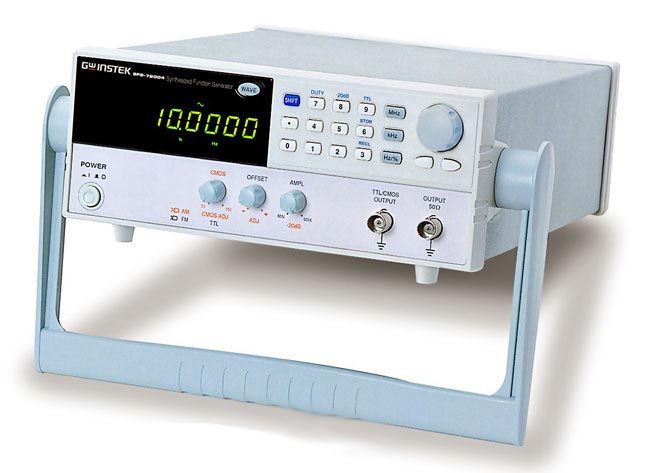

Генератор сигналов Good Will SFG-72020

Характеристики

Параметры

SFG-72120

   SFG-72020

Основные
выходные
параметры

Частотный диапазон
(для синуса и меандра)

0.1 Гц…20 МГц

Частотный диапазон
(для треугольника)

0.1 Гц…1 МГц

Разрешение по частоте

0.1 Гц

Погрешность установки

±(20×10^{– 6})

Амплитуда

>10 В_пик (на 50 Ом)

Неравномерность АЧХ
(синус относительно 1 кГц)

< ±0.3 дБ (0.1 Гц…1 МГц)
< ±0.5 дБ (1 МГц…4 МГц)
< ±2 дБ (4 МГц…10 МГц)

Выходное сопротивление

50 Ом ±10%

Аттенюатор

2×(–20 дБ ±1 дБ)

Постоянное смещение

±5 В (на 50 Ом)

Асимметрия формы

0.2…0.8 (от 2 Гц до 100 кГц) -плавная регулировка
разреш.

0.01

Дисплей

9-разрядный, СД-индикаторы

Синусоидальный
сигнал

Коэффициент гармоник
(при уровне сигнала
от 0.1 МАХ до MAX)

>  –55 дБн, 0.1 Гц…200 кГц
>  –40 дБн, 0.2 МГц…4 МГц
>  –30 дБн, 4 МГц…10 МГц

Треугольный
сигнал

Нелинейность

≤2% (0.1 Гц…100 кГц)
≤5% (100 кГц…1 МГц)

Прямоугольный
сигнал

Асимметрия импульсов

±(1% от периода + 4 нc), 0.1 Гц…100 кГц

Время нарастания/спада

<25 нc (макс, уровень 50 Ом)

Коэффициента заполнения
прямоугольных импульсов

(20…80)% с разрешением 1% в диапазоне частот 2 Гц…10 кГц

КМОП-выход

Выходной уровень

От (4 ±1) В до (14.5 ±0.5) В с плавной регулировкой

Время нарастания/спада

≤120 нс

ТТЛ-выход

Выходной уровень

≥3 В

Коэффициент нагрузки

20 ТТЛ -элементов

Время нарастания/спада

≤25 нс

Свипирование
по частоте

Глубина свипирования

100 : 1- плавно регулируется

—

Цикл свипирования

1 с…30 с - плавно регулируется

Режимы свипирования

Линейный/логарифмический
(выбирается переключателем)

АМ

Глубина AM

0…100%

—

Частота модуляции

400 Гц (внутренняя)
0…1 кГц (внешняя)

Частота несущей

100 Гц…5 МГц (–3 дБ)

Чувствительность входа

≤10 В (при 100% AM)

ЧМ

Девиация частоты

0…±5% на частоте 1 МГц

—

Частота модуляции

400 Гц (внутренняя)
0…1 кГц (внешняя)

Чувствительность входа

≤10 В (при 10% ЧМ)

Частотомер

Частотный диапазон

5 Гц...150 МГц

—

Разрешение

10 нГц для предела 1 Гц
0.1 Гц для предела 100 МГц

Погрешность опорн. ген-ра

±2 × 10^{– 5} (23°С ±5°С)
после 30 мин. работы

Входной импеданс

1 МОм/150 пФ

Чувствительность

≤35 мВ (5 Гц...100 МГц)
≤45 мВ (100 МГц...150 МГц)
