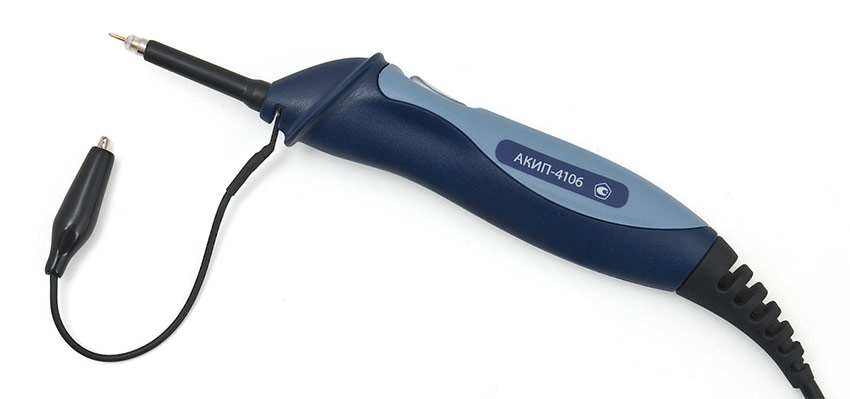

USB осциллограф АКИП-4106

Характеристики

Параметры

АКИП-4106

АКИП-4106/1

Канал
вертикального
отклонения

Полоса пропускания (–3 дБ)

10 МГц

25 МГц

Коэффициент отклонения (Коткл.)

100 мВ/дел…20 В/дел (шаг 1-2-5), плавная регулировка

Погрешность установки Коткл.

±3%

Время нарастания

<35 нс

< 14 нс

Входной импеданс

1 МОм (±2%) / (20±3)пФ

Максимальное входное напряжение

50 В ср. кв.

Канал
горизонтального
отклонения

Коэффициент развертки (Кразв.)

10 нс…50 с/дел

5 нс…50 с/дел

Погрешность установки Кразв.

± 0.01 %

Режимы работы

Основной, окно, ZOOM окна, X-Y

Синхронизация

Режимы запуска развертки

Фронт (нарастающий или спадающий)

Режим запуска

автоколебательный, ждущий, однократный,
без синхронизации, с сохранением профиля

Аналого-цифровое
преобразование

Разрешение по вертикали

8 бит

Максимальная частота дискретизации

50 МГц

100 МГЦ

Эквивалентная частота дискретизации

1 ГГц

2 ГГц

Длина записи

8 к

24 к

Внутренний буфер

0…1000 осциллограмм (запись и воспроизведение)

Интерполяция

Линейная, Sin X/X

Режимы сбора данных

Выборка; усреднение; послесвечение;
цифровой самописец

Курсорные
измерения

Функции

∆U; ∆Т; 1/∆Т

Автоматические
измерения

По вертикали

Пик-пик, амплитуда, максимальное, минимальное,
«высокий» уровень, «низкий» уровень, среднее,
среднеквадратическое, выбросы на вершине и в паузе

По горизонтали

Частота; период; время нарастания и спада;
+/- ширина импульса, +/-скважность

Анализатор
спектра

Диапазон входных частот

0...10 МГц

0...25 МГц

Количество точек (интервал)

4096

4096

Индикация спектрограммы

Амплитуда, удержание пика, среднее значение

Тип окна наблюдения

Прямоугольное, треугольное, гауссовское,
Блэкмана, фон Хана, Хэмминга,
с плоской вершиной, Блэкмана-Харриса

Внешний
дисплей

Разрешение

Поддержка до 4000 точек по горизонтали

Стиль отображения

Реальное время, цифровое окрашивание,
аналоговая интенсивность
