Отладочная плата Olimex AVR-TLCD-128CAN

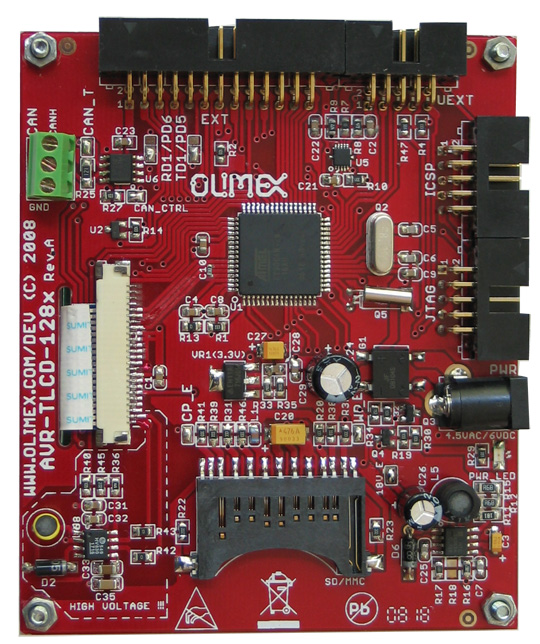

AVR-TLCD-128CAN – отладочная плата от компании Olimex на базе микроконтроллера AT90CAN128 и графического дисплея с сенсорным экраном.
Макетные платы и комплекты - AVR | |||
| AVR-TLCD-128CAN Olimex | по запросу | ||
| AVR-TLCD-128CAN | по запросу | ||
| AVR-TLCD-128CAN Olimex | по запросу | ||
Подробное описание
Установленный микроконтроллер имеет встроенный интерфейс CAN и 128 КБайт флэш-памяти программ.

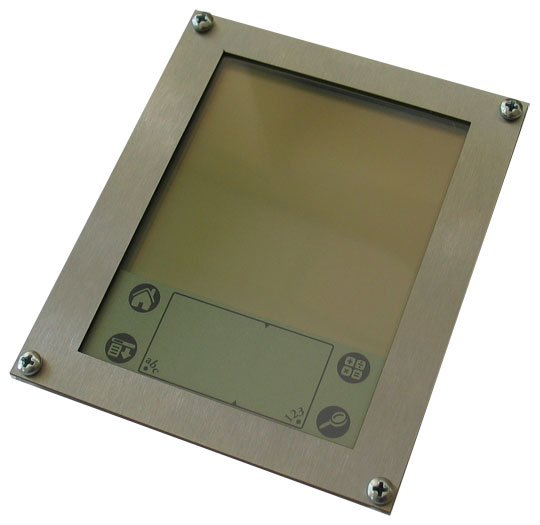

Дисплей с сенсорным экраном установлен на металлической лицевой панели, плата после разработки и отладки ПО может непосредственно устанавливаться в устройства в качестве встраиваемого модуля.
Отличительные особенности:
- установлен микроконтроллер AT90CAN128: 128 КБайт флэш-памяти программ, 4 КБайта ОЗУ, 4 КБайта EEPROM;
- графический дисплей 128 × 128 пикселей с сенсорным экраном;
- кварц 16 МГц;
- JTAG-разъем для программирования и отладки;
- ICSP-разъем для внутрисхемного программирования;
- слот SВ/MMC-карты;
- разъем и драйвер CAN;
- встроенный стабилизатор напряжения;
- встроенный DC/DC преобразователь;
- разъем UEXT для подключения плат расширения от Olimex;
- все линии портов микроконтроллера выведены на разъемы.
Основные параметры
|
Параметр |
Значение |
|
Интерфейс подключения |
JTAG |
|
Ядро базового компонента |
AVR |
|
Разрядность, бит |
8 |
|
Базовый компонент |
AT90CAN128 |
|
Вспомогательный компонент |
MC34063A |
|
Целевое напряжение, В |
3.3 / 18.0 |
|
Напряжение питания, В |
4.5 AC / 6.0 DC |
|
Источник питания |
внешний |
Комплектация: плата AVR-TLCD-128CAN.
Принципиальная схема отладочной платы
Варианты написания:
AVRTLCD128CAN, AVR TLCD 128CAN
