Генератор сигналов Matrix MFG-8255A

Производитель	Matrix
Серия	MFG-82xx
Модель	MFG-8255A

Генераторы серии MFG-82xx

Цены

Купить MFG-8255A на РадиоЛоцман.Цены — от 22 248 до 50 400 ₽ , Generator: function; LED 6 digits; Frequency meter:0.5÷5MHz
ChipWorker Весь мир	MFG-8255A-1 Matrix	22 248 ₽
Контест Россия	MFG-8255A	50 400 ₽
МосЧип Россия	MFG-8255A-1	по запросу

Подробное описание

Серия функциональных генераторов позволяет получать стабильные сигналы с малыми искажениями в диапазоне частот до 5 МГц.

Типичные применения включают проверку аппаратуры звукового и ультразвукового диапазона, испытание на вибрацию, проверку сервоприводов и т.д.

Выходной сигнал с малыми искажениями: синус, треугольный, прямоугольный и пилообразный
Регулируемые длительность и отношение верхней / нижней частот СВИП-модуляции с логарифмической или линейной зависимостью
Регулируемый коэффициент заполнения периода импульса, возможность инверсии сигнала
Внешнее управление частотой (VCF)
AM или FM модуляция, внутреннее или внешнее управление модуляцией
Дублирующий выход сигнала ТТЛ уровня или КМОП с регулируемым уровнем
Основной выход 50 Ом с возможностью регулируемого постоянного смещения и аттенюатором 20 дБ
Питание ~115 В / ~230 В±15%, 50 / 60 Гц
Размеры 251 × 91 × 291 мм

Отличительные особенности моделей серии MFG-82xx

Особенность	Модель
Особенность	MFG-8215A MFG-8215B	MFG-8216A MFG-8216B	MFG-8219A MFG-8219B	MFG-8250A MFG-8250B	MFG-8255A
Модуляция AM / FM			♦		♦
СВИП-модуляция			♦		♦
Частотомер		♦	♦	♦	♦
Выход напряжение / частота			♦		♦
Выход ТТЛ / КМОП	♦	♦	♦	♦	♦
Вход частота / напряжение	♦	♦	♦	♦	♦
Регулируемый коэффициент заполнения периода импульса	♦	♦	♦	♦	♦
Масса прибора, кг	2.0	2.1	2.2	2.3	2.4

Генераторы моделей MFG-8215B, MFG-8216B, MFG-8219B, MFG-8250B имеют дополнительный выход усилителя с выходной мощностью 4 Вт в полосе частот до 100 кГц. Остальные параметры идентичны серии MFG-82xxA.

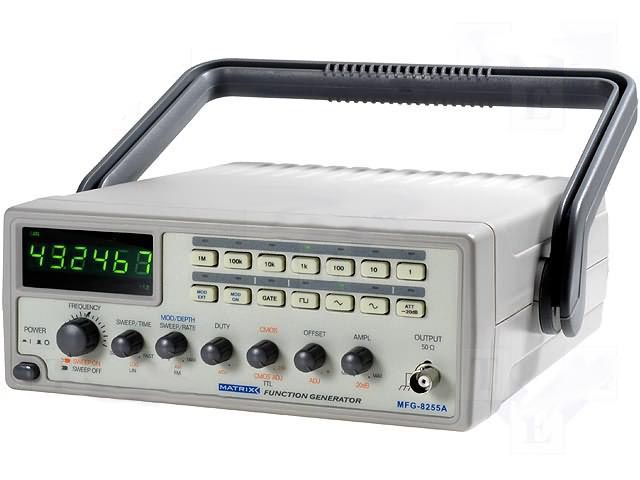

Генератор сигналов Matrix MFG-8255A

Технические характеристики генераторов серии MFG-82xx

Параметры		Значения
		MFG-8215A MFG-8215B	MFG-8216A MFG-8216B	MFG-8219A MFG-8219B	MFG-8250A MFG-8250B	MFG-8255A
Основные	Частота	0.3 Гц…3 МГц (7 диапазонов)			0.5 Гц…5 МГц (7 диапазонов)
	Амплитуда	Двойная ≥10 В, (при нагрузке 50 Ом)
	Импеданс	50 Ом±10%
	Аттенюатор	–20±1 дБ ×2
	Постоянное смещение	< –5 В … >5 В (при нагрузке 50 Ом)
	Регулировка коэффициента заполнения периода	80%–20%–80% до 1 МГц, плавная регулировка
	Дисплей	—	6 цифр, светодиодный
	Точность установки частоты	±5%+1 Гц (в положении 3.0)	—
Синусоидальный сигнал	Гармонические искажения	≤1%, 0.3 Гц…200 кГц суммарный коэффициент гармоник ≤35 дБ относительно основной гармоники для всего диапазона (при уровне сигнала от 1/10 до МАКСИМУМА).			≤1%, 0.5 Гц…100 кГц суммарный коэффициент гармоник ≤30 дБ относительно основной гармоники для всего диапазона (при уровне сигнала от 1/10 до МАКСИМУМА).
	Нестабильность амплитуды	<0.3 дБ, 0.3 Гц…300 кГц <0.5 дБ, 300 кГц…3 МГц			≤0.3 дБ, ниже 500 кГц ≤1 дБ, ниже 5 МГц
Треугольный сигнал	Линейность	≥98%, 0.3 Гц…100 кГц ≥95%, 100 кГц…3 МГц			≥98%, 0.5 Гц…100 кГц ≥95%, 100 кГц…5 МГц
Меандр	Симметрия	±2%, 0.3 Гц…100 кГц			±2%, 1 Гц…100 кГц
	Длительность фронта и спада	≤100 нс при максимальной амплитуде (нагрузка 50 Ом)
Выход КМОП	Амплитуда	4.0±1.0 В…14.5±0.5 В, регулируемая
	Длительность фронта и спада	≤120 нс
Выход ТТЛ	Амплитуда	≥3 В
	Нагрузочная способность	20 ТТЛ входов
	Длительность фронта и спада	≤25 нс
Вход управления частотой (VCF)	Входное напряжение	0 В…10±1 В (100:1)
	Входной импеданс	10 кОм±10%
Вход напряжение / частота (GCV)	Входное напряжение	—		0 В…2 В пропорционально частоте выходного сигнала	—	0 В…2 В пропорционально частоте выходного сигнала
СВИП-модуляция	Включение режима	—		Ручное	—	Ручное
	Отношение частот			Максимум 100:1, регулируемое		Максимум 100:1, регулируемое
	Период модуляции			0.5 с…30 с		0.5 с…30 с
	Режим модуляции			Линейная/ логарифмическая зависимость		Линейная/ логарифмическая зависимость
Амплитудная модуляция	Глубина модуляции	—		0…100%	—	0…100%
	Частота модулирующего сигнала			400 Гц, внутренняя (INT); 0 Гц…1 МГц, внешняя (EXT)		400 Гц, внутренняя (INT); 0 Гц…1 МГц, внешняя (EXT)
	Частота несущей			100 Гц…3 МГц (–3 дБ)		100 Гц…5 МГц (–3 дБ)
	Амплитуда внешнего сигнала (EXT)			≤10 В для 100% модуляции		≤10 В для 100% модуляции
Частотная модуляция	Девиация частоты	—		0 … ±5%	—	0 … ±5%
	Частота модулирующего сигнала			400 Гц, внутренняя (INT); 0 Гц…20 кГц, внешняя (EXT)		400 Гц, внутренняя (INT); 0 Гц…20 кГц, внешняя (EXT)
	Амплитуда внешнего сигнала (EXT)			≤10 В для 10% модуляции		≤10 В для 10% модуляции
Частотомер	Внутр./внешн. сигнал	—	Ручное, переключатель
	Диапазон измеряемой частоты		0.3 Гц…3 МГц, внутренний сигнал 5 Гц…100 МГц, внешний сигнал (ЕХТ)		0.5 Гц…5 МГц, внутренний сигнал 5 Гц…100 МГц, внешнний сигнал (ЕХТ)
	Погрешность		Погрешность времени счета ±1 знак
	Погрешность времени счета		±20×10^–6 (23 °С±5 °С) после 30 минут предварительного прогрева
	Разрешение		Макс. разрешение 10 нГц для 1 Гц и 0.1 Гц для 100 МГц
	Входной импеданс		1 МОм / 150 пФ
	Чувствительность		<35 мВ, с.к.з. (5 Гц…80 МГц) <45 мВ, с.к.з. (80 МГц…100 МГц)

Основные параметры генератора

Параметр	Значение
Исполнение	настольный
Число каналов	1
Максимальная частота, МГц	5
Виды сигналов	меандр синус специальной формы
Модуляция	внешняя внутренняя
Качание частоты	линейное логарифмическое

Основные параметры частотомера (стандарта частоты, компаратора)

Параметр	Значение
Назначение	частотомер
Исполнение	настольный
Максимальная частота, МГц	100.00
