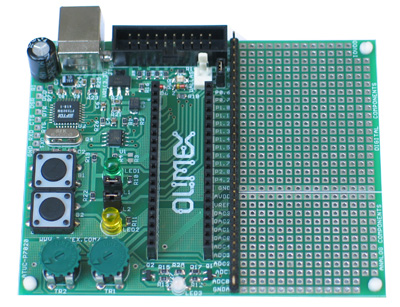

Отладочная плата Olimex ADUC-M7020
ADUC-M7020 - отладочная плата (материнская) для отладки систем на базе ARM микроконтроллера ADuC7020 фирмы Analog Devices.
Макетные платы и комплекты - ARM DEV BRD FOR ADUC-H7020 | |||
| ADUC-M7020 Olimex | по запросу | ||
| ADuC-M7020 | по запросу | ||
| ADuC-M7020 Olimex | по запросу | ||
Подробное описание
Отличительные особенности:
- место для установки макетной платы с микроконтроллером ADUC-H7020;
- JTAG коннектор 2×10 пин;
- USB - RS-232 конвертер (VCO);
- 2-е пользовательские кнопки;
- 2-а пользовательских светодиода;
- 2-а потенциометра, подключенных к АЦП микроконтроллера;
- двухцветный светодиод, подключенный к ЦАП;
- питание от USB порта;
- схема и кнопка сброса;
- макетная область с цифровой и аналоговой областями;
- все выводы микроконтроллера доступны на отдельном IDC коннекторе;
- 4 крепежных отверстия.
Основные параметры
|
Параметр |
Значение |
|
Интерфейс подключения |
USB |
|
Ядро базового компонента |
ARM7-TDMI |
|
Разрядность, бит |
16/32 |
|
Базовый компонент |
ADuC7020 |
|
Вспомогательный компонент |
FT232BM |
|
Целевое напряжение, В |
5.0 / 3.3 |
|
Напряжение питания, В |
5.0 |
|
Источник питания |
USB |
Комплектация: отладочная плата ADUC-M7020.

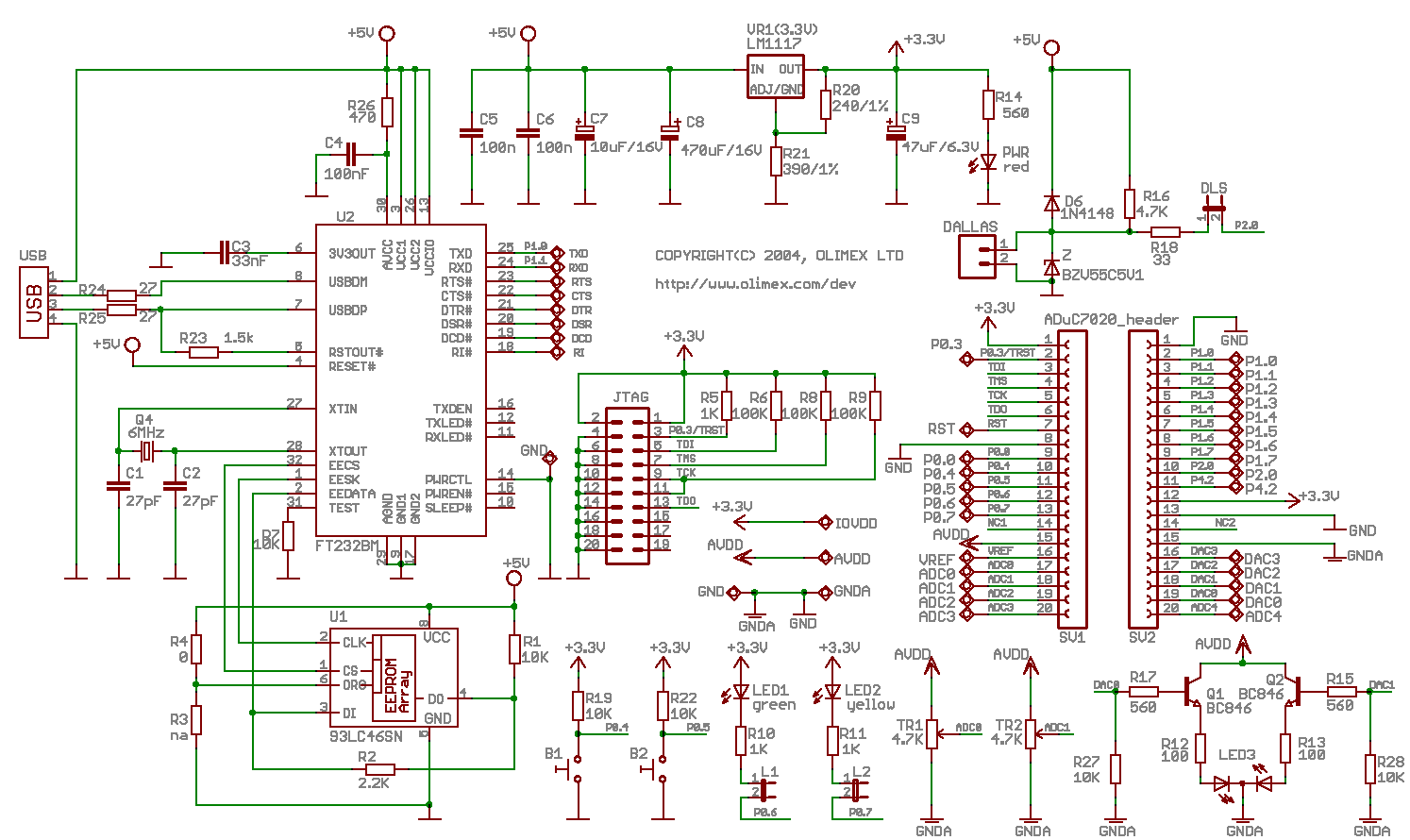

Принципиальная схема отладочной платы
Кликните для увеличения
Варианты написания:
ADUCM7020, ADUC M7020
