Внутрисхемный программатор - отладочная плата Olimex PIC-PG4
PIC-PG4 - программатор и отладочная система для микроконтроллеров PIC16F628 и PIC16F84.
 Купить PIC-PG4 на РадиоЛоцман.Цены — от 2 262 до 154 311 ₽Программаторы - на базе процессоров PROGRAMMER AND PROTOTYPE DEV BRD | |||
| Отладочная плата, набор, встраиваемый модуль PIC-PG4 Olimex | 2 262 ₽ | ||
| PIC-PG4D-628 отладочная плата | 154 311 ₽ | ||
| PIC-PG4 Olimex | по запросу | ||
| PIC-PG4 | по запросу | ||
Подробное описание
Данной платы достаточно для освоения программирования микроконтроллеров PIC16F628 и PIC16F84.
На отладочной плате установлены все необходимые цепи для отладки программ на базе этих микроконтроллеров. PIC-PG4 может выступать также в качестве внутрисхемного программатора.
Отличительные особенности:
- сокет DIL18 под микроконтроллер;
- коннектор ICSP и кабель для внутрисхемного программирования;
- стабилизатор напряжения 78L05;
- кварцевый резонатор 20 МГц;
- светодиод состояния;
- I2C EEPROM 24LC08;
- цепь сброса;
- один пользовательский интерфейс RS-232;
- один интерфейс RS-232 для программирования;
- шаг макетного поля 2.54 мм;
- шина GND;
- габариты 61 × 76 мм;
- 4-е крепежных отверстия 3.3 мм.
Основные параметры
|
Параметр |
Описание |
|
Программатор |
|
|
Интерфейс |
RS232 |
|
Подключение |
DIL-18, ICSP6 (PIC) |
|
Совместимость |
JDM |
|
ПО поддерживающее работу |
ICPROG |
|
Поддерживаемые устройства |
PIC16F, PIC18F |
|
Источник питания |
внешний / RS232 |
|
Отладочная плата |
|
|
Интерфейс подключения |
RS232 |
|
Ядро базового элемента |
PICmicro |
|
Разрядность, бит |
8 |
|
Целевое напряжение, В |
5.0 |
|
Напряжение питания, В |
12.0 |
|
Источник питания |
внешний |

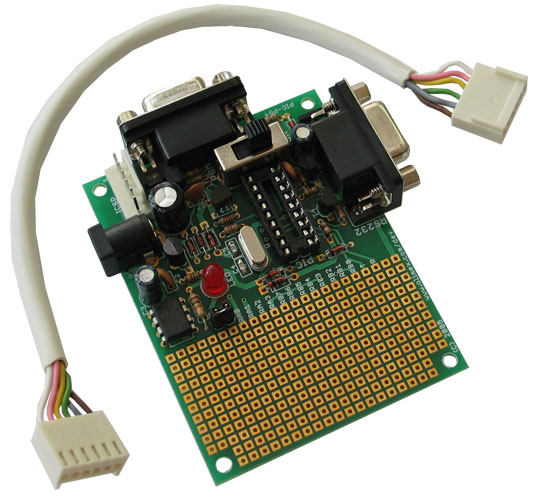

Комплектация: плата PIC-PG4 без микроконтроллера.
Принципиальная схема внутрисхемного программатора
Варианты написания:
PICPG4, PIC PG4
