Отладочная плата Olimex MSP430-169STK

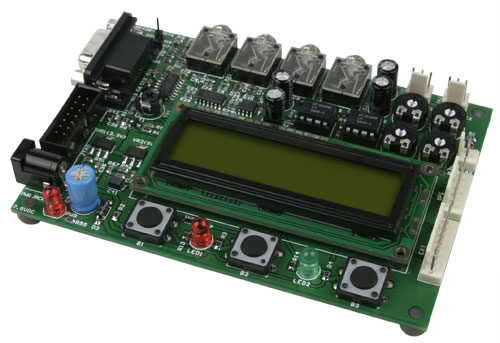

MSP430-169STK - отладочная плата на базе микроконтроллера MPS430F169.
Макетные платы и комплекты - MSP430 STARTER KIT BRD FOR MSP430F169 | |||
| MSP430-169STK Olimex | по запросу | ||
| MSP430-169STK | по запросу | ||
| MSP430-169STK Olimex | по запросу | ||
| MSP430-169STK Olimex | по запросу | ||
Подробное описание
Особенности платы:
- установленный микроконтроллер MSP430F169 с 60 КБайт Flash памяти программ, 256 Байт Flash памяти данных, 2048 Байт RAM;
- ЖКИ 16×2 с подсветкой;
- память NAND Flash 8 MБайт×8 для хранения данных;
- встроенные стабилизаторы напряжений +3.3 В и +5 В;
- 4-е аудиоконнектора типа Jack: линейный вход, линейный выход, микрофонный вход, выход на динамики;
- усилитель мощности для динамиков;
- потенциометры для регулирования громкости;
- JTAG коннектор;
- RS-232 интерфейс и коннектор;
- Dallas i-Button порт;
- SPI коннектор;
- светодиод состояния;
- три пользовательских кнопки;
- два пользовательских светодиода;
- часовой кварц 32768 Гц;
- кварц на 8 МГц;
- штыревой коннектор, подключенный к выводам микроконтроллера;
- размеры платы: 120×84 мм.
Основные параметры
|
Параметр |
Значение |
|
Интерфейс подключения |
RS232/JTAG/SPI |
|
Ядро базового компонента |
MSP430 |
|
Разрядность, бит |
16 |
|
Базовый компонент |
MSP430F169 |
|
Вспомогательный компонент |
K9F6408U0A |
|
Целевое напряжение, В |
3.3 / 5.0 |
|
Напряжение питания, В |
7.5 |
|
Источник питания |
внешний |
Комплектация: плата MSP430-169STK.

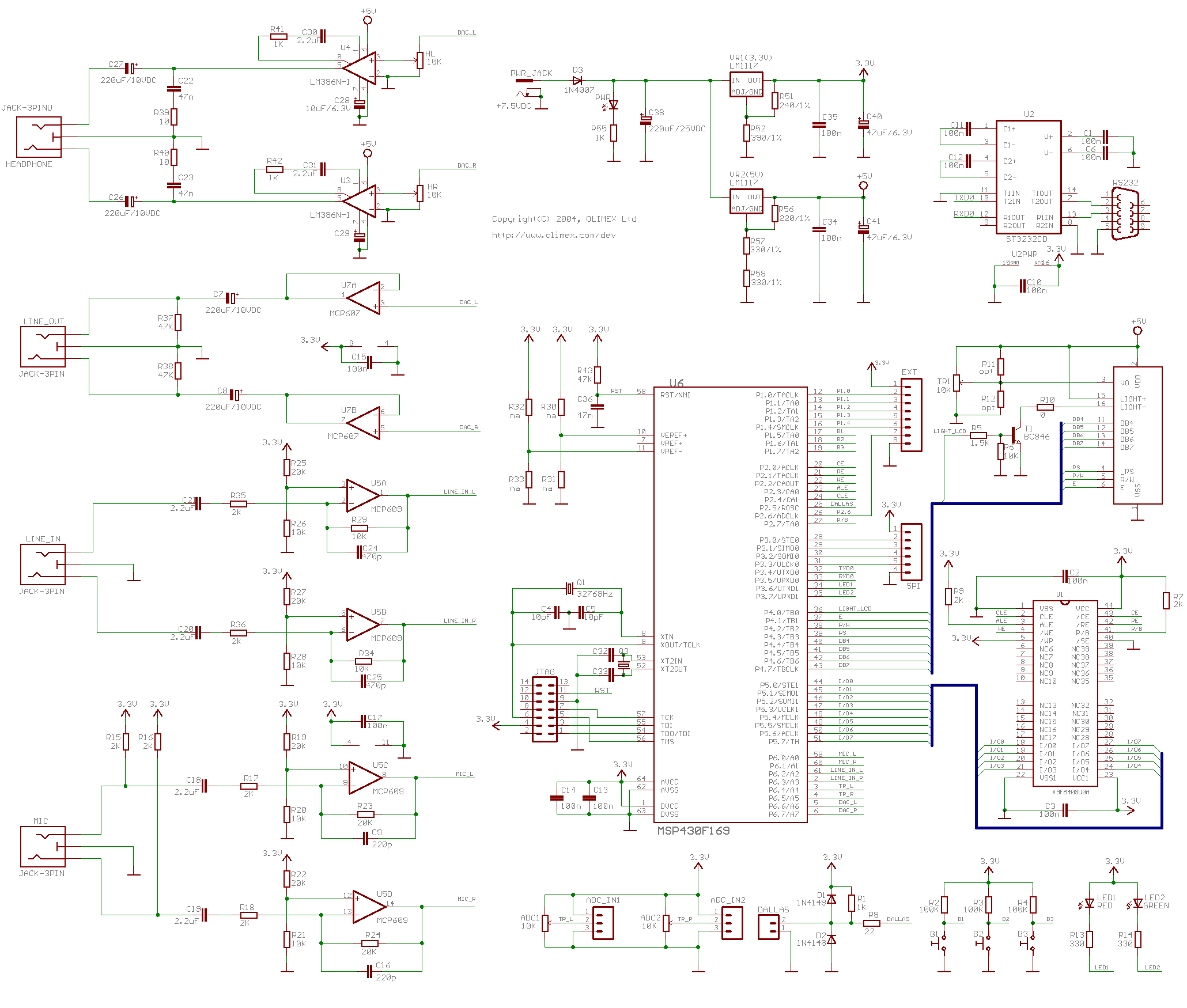

Принципиальная схема отладочной платы
Варианты написания:
MSP430169STK, MSP430 169STK
