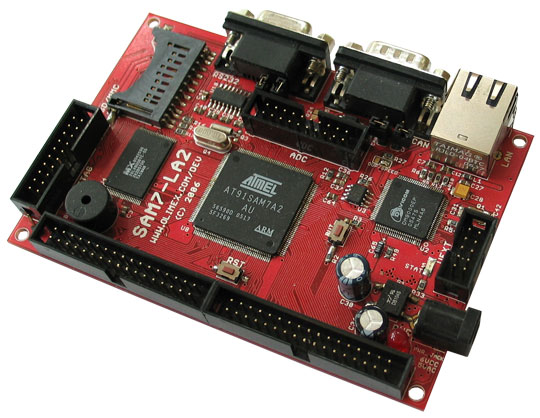

Отладочная плата Olimex SAM7-LA2
SAM7-LA2 - отладочная плата фирмы Olimex для микроконтроллера AT91SAM7A2 ARM7TDMI-S.
Макетные платы и комплекты - ARM DEV BRD FOR AT91SAM7A2 | |||
| SAM7-LA2 Olimex | по запросу | ||
| SAM7-LA2 | по запросу | ||
| SAM7-LA2 Olimex | по запросу | ||
| SAM7-LA2 Olimex | по запросу | ||
Подробное описание
Плата предназначена для разработки промышленных приложений дистанционного контроля и управления с использованием Ethernet и CAN-интерфейсов.
На плате установлены все необходимые для быстрого старта компоненты. Большое количество свободных выводов микроконтроллера позволяет подключать разнообразную периферию пользователя. Аналоговые входы микроконтроллера объединены в один разъем "ADC".
Отличительные особенности:
- установленный микроконтроллер AT91SAM7A2
- ARM7TDMI-S 16/32 бит
- 16 КБайт ОЗУ
- четыре CAN, RTT
- 10-битный АЦП 384ksps
- два порта UART, I2C (TWI), два SPI
- 8 16-битных таймеров, SSC, DMA, ШИМ (четыре выхода), «WatchDogTimer»;
- установленный 6 МГц кварцевый резонатор;
- JTAG-коннектор 2×10 пин, ARM-JTAG (Wiggler) совместимый;
- Ethernet 10/100 PHY на базе DM9000;
- 4Мб SRAM (2Мбx16 бит) PSRAM;
- 1Мб (512кx16бит) 55нс MX26LV800BTC FLASH;
- держатель карт MMC/SD;
- RS-232 и CAN-интерфейсы;
- зуммер;
- разъем для периферийных модулей Olimex: MOD-MP3, MOD-NRF24L, MOD-RFID;
- разъем для внешнего источника питания;
- установленный регулятор на 3.3 В с выходным током до 800 мА;
- свободные выводы микроконтроллера доступны на IDC-разъемах;
- размеры: 118 × 80 мм.
Основные параметры
|
Параметр |
Значение |
|
Интерфейс подключения |
JTAG / RS232 |
|
Ядро базового компонента |
ARM7 |
|
Разрядность, бит |
16/32 |
|
Базовый компонент |
AT91SAM7A2 |
|
Вспомогательный компонент |
DM9000, MX26LV800BTC |
|
Целевое напряжение, В |
3.3 |
|
Напряжение питания, В |
6.0 DC / 4.5 AC |
|
Источник питания |
внешний |
Комплектация: отладочная плата SAM7-LA2.

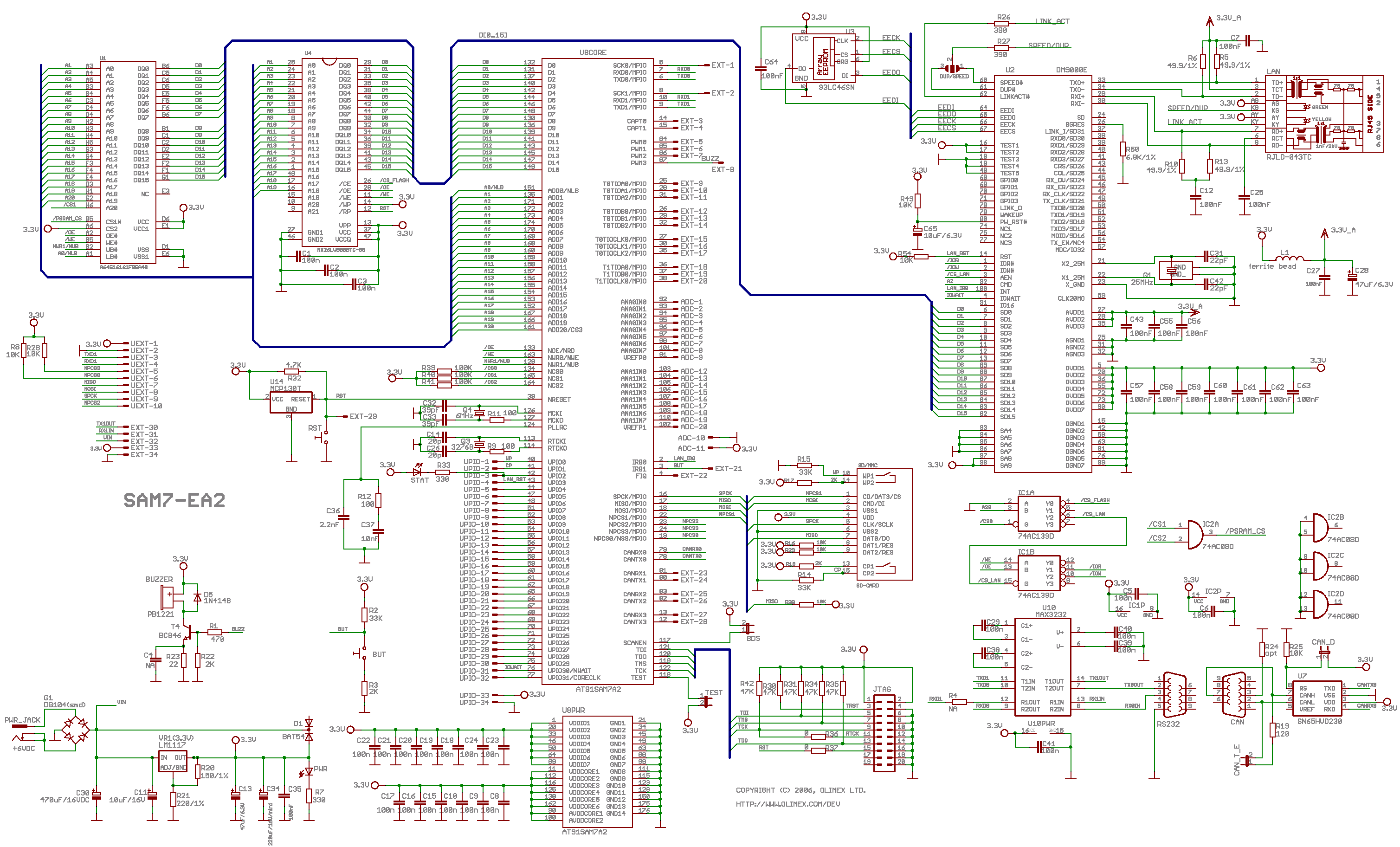

Принципиальная схема отладочной платы
Варианты написания:
SAM7LA2, SAM7 LA2
