Отладочная плата Chip45 AVR-CRUMB168-USB

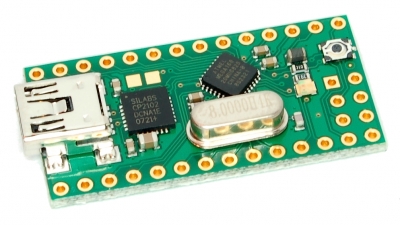

AVR-CRUMB168-USB - высокоинтегрированная плата с большой плотностью монтажа для построения и отладки систем на базе микроконтроллера ATmega168 и USB-интерфейса (VCP) – CP2102 от Silicon Laboratories.
| AVR-CRUMB168-USB Chip45 | по запросу | ||
Подробное описание
Плата выполнена в удобном для встраивания форм-факторе DIL28 c mini-USB разъемом.
AVR-CRUMB168-USB - сердце будущей малогабаритной системы. Достаточно поместить плату в малогабаритный корпус и подключить необходимые элементы индикации. На плате предусмотрен ISP разъем для внутрисхемного программирования.
Отличительные особенности:
- установленный микроконтроллер ATmega168;
- интерфейс USB 2.0 full speed на базе конвертера CP2102;
- цепь сброса;
- разъем mini-USB;
- место под стандартный ISP разъем 6-пин;
- кварцевый резонатор на 14.7456 МГц;
- светодиод состояния;
- все выводы микроконтроллера доступны на контактных площадках;
- предустановленный STK500-совместимый загрузчик;
- габариты: 35.56 × 17.78 мм.
Для полноценной работы могут понадобиться IDC соединители 2×14 пин с шагом 2.54 мм.
Основные параметры
|
Параметр |
Значение |
|
Интерфейс подключения |
USB |
|
Ядро базового компонента |
AVR |
|
Разрядность, бит |
8 |
|
Базовый компонент |
ATMega168 |
|
Вспомогательный компонент |
CP2102 |
|
Целевое напряжение, В |
2.7…5.5 |
|
Источник питания |
USB |
Комплектация: отладочная плата AVR-CRUMB168-USB.
Принципиальная схема отладочной платы
Варианты написания:
AVRCRUMB168USB, CRUMB1682.2, AVR CRUMB168 USB, CRUMB168 2.2, AVR-CRUMB168-USB CRUMB168-2.2, AVR-CRUMB168-USB CRUMB168-2.2
