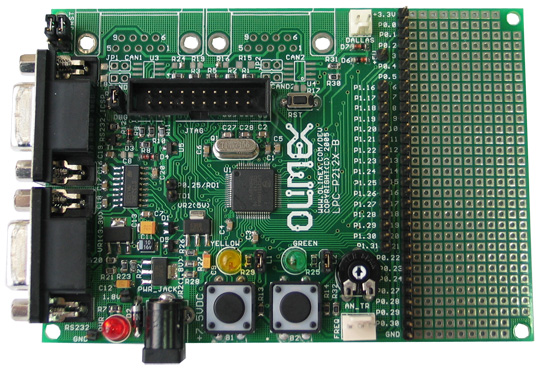

Отладочная плата Olimex LPC-P2124
LPC-P2124 - плата для разработки на базе микроконтроллера LPC2124.
Макетные платы и комплекты - ARM PROTOTYPE BRD FOR LPC2124 | |||
LPC-P2124 | по запросу | ||
LPC-P2124 Olimex | по запросу | ||
LPC-P2124 | по запросу | ||
LPC-P2124 Olimex | по запросу |
Подробное описание
Особенности отладочной платы:
- установленный микроконтроллер LPC2124FBD64:
- 16/32 бит, 256 КБайт Flash-памяти программ, 16 КБайт ОЗУ
- часы реального времени
- 4 канальный 10-битный АЦП
- 2 порта UART, I2C, SPI
- два 32-битных таймера, семь каналов захватахранения
- ШИМ (шесть выходов), "WatchDogTimer"
- 5В совместимые входы/выходы, работоспособность до 60 МГц (встроенный PLL);
- установленный 14.7456 МГц кварцевый резонатор;
- JTAG-коннектор 2×10 пин, ARM-JTAG (Wiggler) совместимый;
- два порта RS232;
- I-Button порт;
- потенциометр, подключенный к порту AIN;
- светодиод состояния;
- кнопка "СБРОС";
- два пользовательских светодиода;
- две пользовательских кнопки;
- джампер включения загрузки;
- джампер включения JTAG порта;
- напряжение питания от +5.0…9.0 В;
- разъем для внешнего источника питания;
- установленные регуляторы на 1.8 В и 3.3 В с выходным током до 800 мА;
- коннектор, напрямую подключенный к выводам микроконтроллера;
- макетная область с шиной питания +3.3 В;
- 4 крепежных отверстия;
- размеры: 115 × 80 мм.
Основные параметры
Параметр |
Значение |
Интерфейс подключения |
ARM-JTAG / RS232 |
Ядро базового компонента |
ARM7-TDMI |
Разрядность, бит |
16/32 |
Базовый компонент |
LPC2124FBD64 |
Целевое напряжение, В |
1.8 / 3.3 / 5.0 |
Напряжение питания, В |
7.5...9.0 |
Источник питания |
внешний |
Комплектация: отладочная плата LPC-P2124.

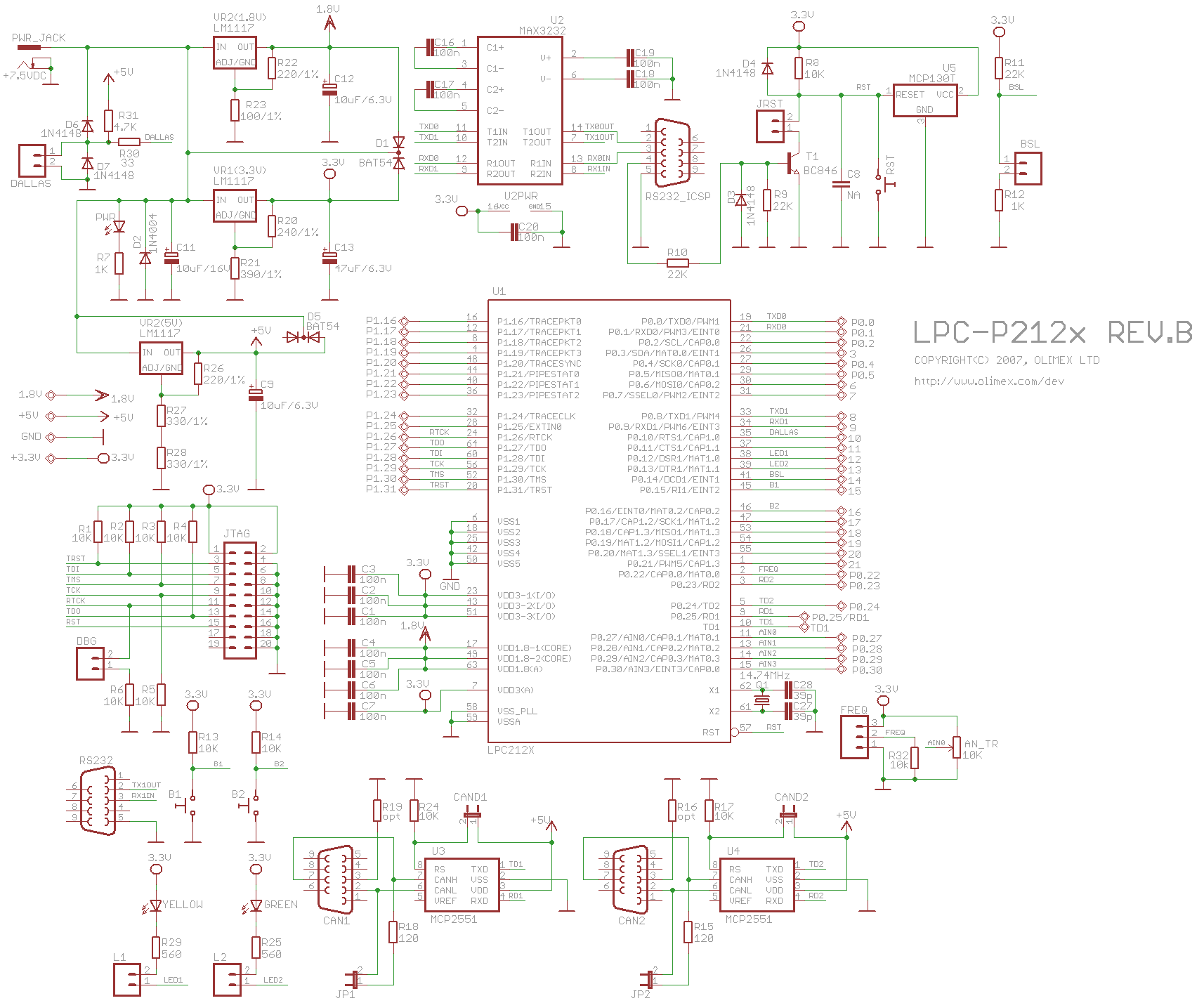

Принципиальная схема отладочной платы
Варианты написания:
LPCP2124, LPC P2124
