Отладочная плата Olimex LPC-P2378

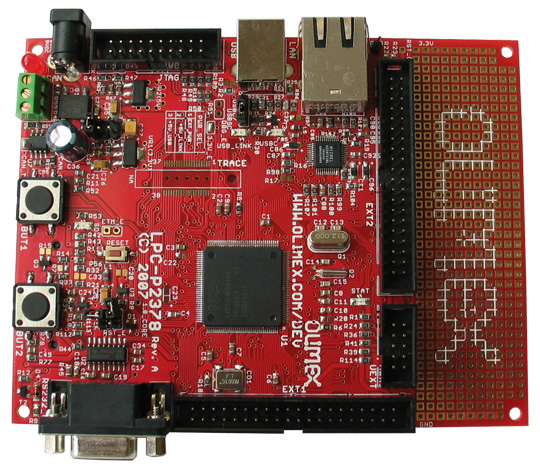

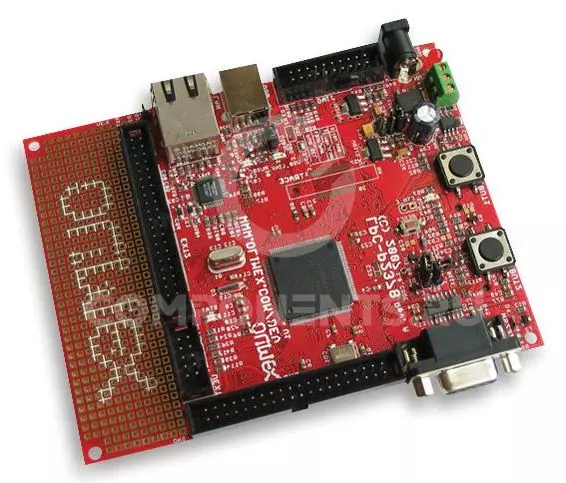

LPC-P2378 - отладочная плата фирмы Olimex для микроконтроллера LPC2378 ARM7TDMI-S.
 Купить LPC-P2378 на РадиоЛоцман.Цены — от 7 336 до 39 656 ₽9 предложений от 9 поставщиков Микросхема Программируемый логический контроллер PLC, MCU, MPU & DSP Development Tools DEV BRD FOR LPC2378 512KB FLASH 16KB RAM | |||
| LPC-P2378 Olimex | 8 186 ₽ | ||
| LPC-P2378 Olimex | 23 034 ₽ | ||
| LPC-P2378 Olimex | по запросу | ||
| LPC-P2378 Olimex | по запросу | ||
Подробное описание
Плата позволяет разработчику загружать через порт RS-232 пользовательскую программу, подключать внешний JTAG-эмулятор. На плате установлены все необходимые для быстрого старта компоненты -специальный разъем для подключения модулей, расширяющих круг решаемых задач: беспроводная связь, радиочастотная идентификация, воспроизведение MP3 контента и др.
Особенности отладочной платы:
- установленный микроконтроллер LPC2378:
- 16/32-ти разрядное ARM ядро, 72 МГц
- 512 КБайт Flash-памяти программ, 56 КБайт ОЗУ
- USB FS, Ethernet RMII с DMA
- внешняя шина данных
- часы реального времени
- 4 порта UART, два CAN порта, I2C, SPI
- 4-е 32-битных таймера
- 8-канальный 10-битный АЦП, 10-битный ЦАП, семь каналов захватахранения
- SD/MMC интерфейс, ШИМ (шесть выходов), сторожевой таймер
- 5 В совместимые входывыходы, работоспособность до 72 МГц (встроенный PLL);
- Ethernet интерфейс;
- CAN интерфейс;
- порт RS-232;
- держатель карт MMC/SD;
- JTAG-коннектор 2×10пин, ARM-JTAG (Wiggler) совместимый;
- отладочный интерфейс TRACE (опционально);
- установленный 12 МГц кварцевый резонатор;
- светодиод состояния;
- кнопка «СБРОС»;
- USB интерфейс;
- две пользовательские кнопки;
- два пользовательских светодиода;
- джамперы включения загрузки и отладки по JTAG;
- разъем для периферийных модулей Olimex: MP3, RF2.4Ghz, RFID;
- напряжение питания от USB порта;
- разъем для внешнего источника питания;
- установленные регуляторы на 3.3 В и 5.0 В с выходным током до 800 мА;
- штырьковые соединители, напрямую подключенные к свободным выводам микроконтроллера;
- макетная область;
- размеры: 130 × 100 мм.
Основные параметры
|
Параметр |
Значение |
|
Интерфейс подключения |
ARM-JTAG / USB / RS232 |
|
Ядро базового компонента |
ARM7-TDMI |
|
Разрядность, бит |
16/32 |
|
Базовый компонент |
LPC2378 |
|
Вспомогательный компонент |
KS8721BL, MCP2551 |
|
Целевое напряжение, В |
3.3 / 5.0 |
|
Напряжение питания, В |
6.0 AC / 9.0 DC |
|
Источник питания |
внешний / USB |
Комплектация: отладочная плата LPC-P2378.

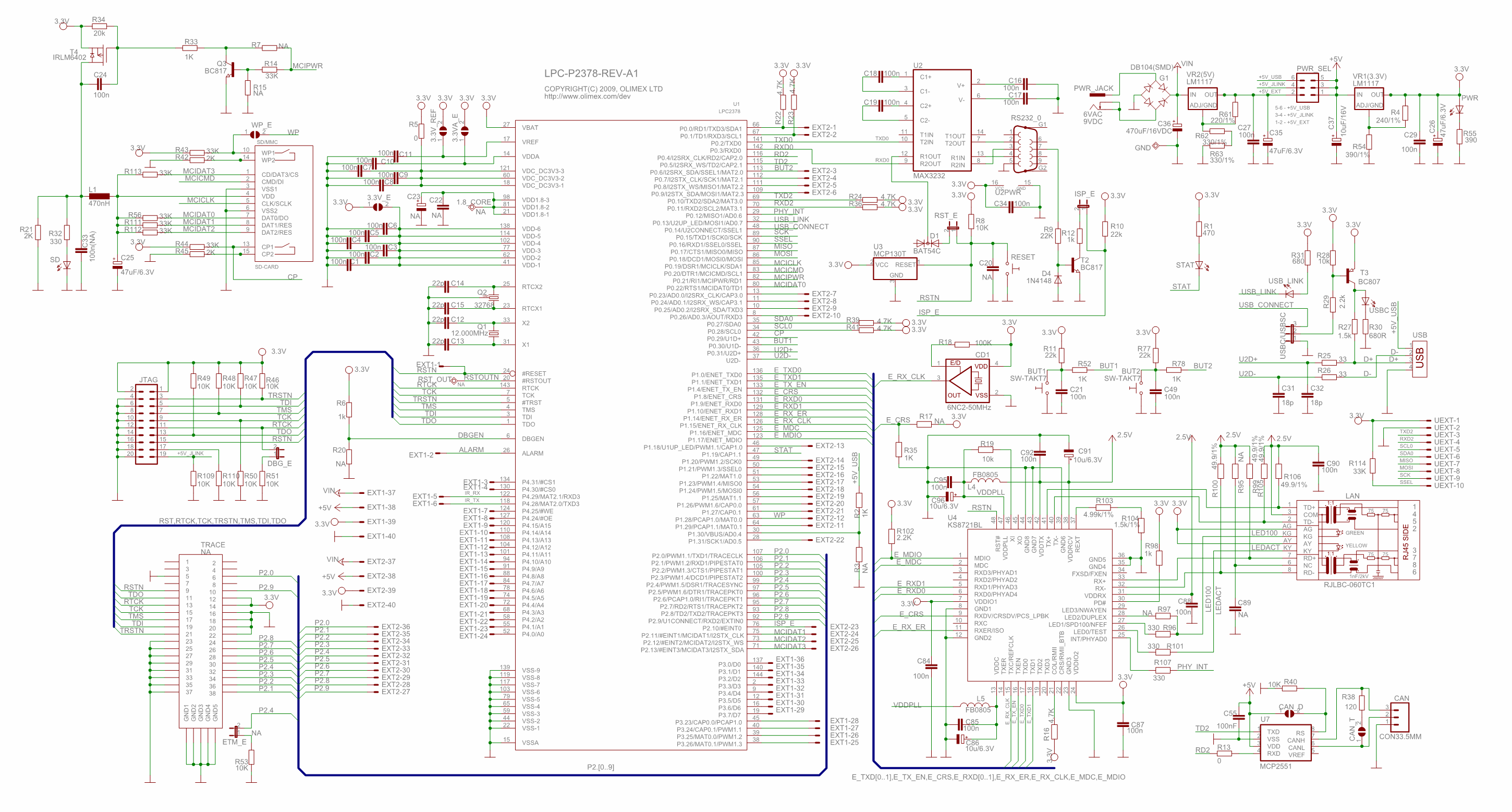

Принципиальная схема отладочной платы
Варианты написания:
LPCP2378, LPC P2378
