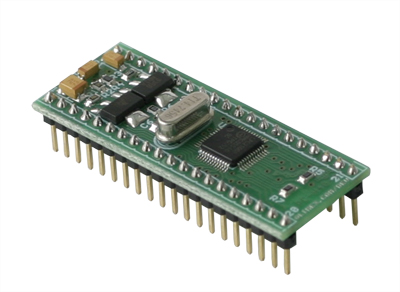

Макетная плата Olimex LPC-H2106
LPC-H2106 - макетная плата в формфакторе DIL40 (SBC) фирмы OLIMEX для микроконтроллера LPC2106 ARM7TDMI-S.
| LPC-H2106 Olimex | по запросу | ||
| LPC-H2106 | по запросу | ||
Подробное описание
Особенности макетной платы:
- установленный микроконтроллер LPC2106FBD48
- ARM7-TDMI, 16/32 бит
- 128 КБайт Flash-памяти программ, 64 КБайт ОЗУ
- часы реального времени
- 2 порта UART, I2C, SPI
- два 32-х битных таймера, семь каналов захвата/хранения, ШИМ (шесть выходов), сторожевой таймер
- 5 В совместимые входы/выходы, работоспособность до 60 МГц (встроенный PLL);
- установленный 14.7456 МГц кварцевый резонатор;
- напряжение питания 5.0….9.0 В;
- установленные регуляторы на 1.8 В и 3.3 В с выходным током до 800 мА;
- коннекторы, напрямую подключенные к выводам микроконтроллера;
- размеры: 51x20 мм;
- расстояние между рядами выводов 15.24 мм.
Основные параметры
|
Параметр |
Значение |
|
Ядро базового компонента |
ARM7-TDMI |
|
Разрядность, бит |
16/32 |
|
Базовый компонент |
LPC2106FBD48 |
|
Целевое напряжение, В |
3.3 |
|
Напряжение питания, В |
5.0 |
|
Источник питания |
внешний |
Комплектация: макетная плата LPC-H2106.

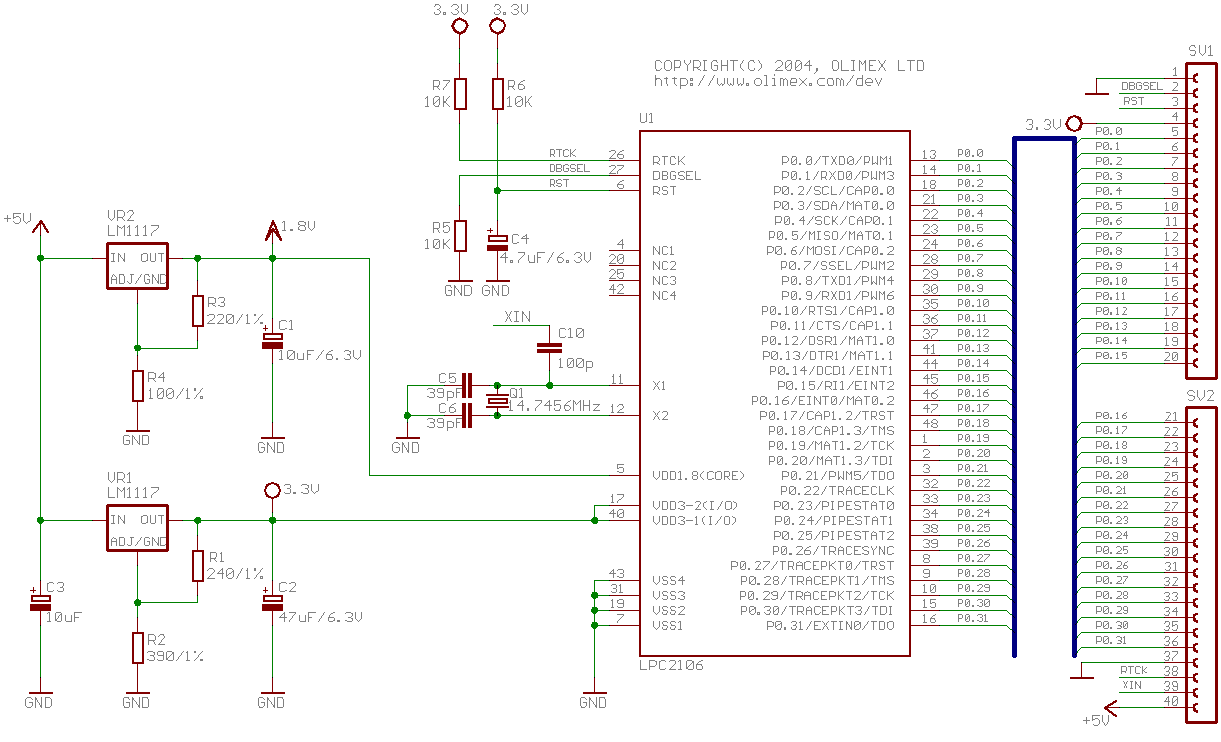

Принципиальная схема макетной платы
Варианты написания:
LPCH2106, LPC H2106
