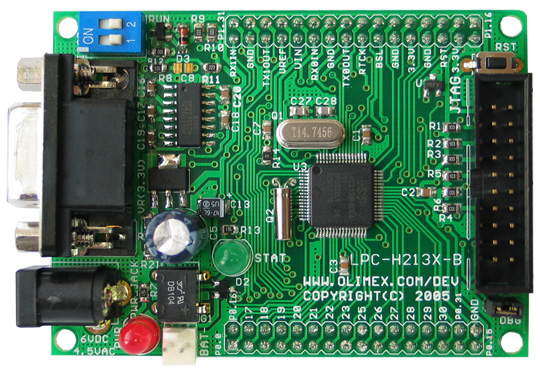

Макетная плата Olimex LPC-H2138
LPC-H2138 - макетная плата фирмы Olimex для микроконтроллера LPC2138 ARM7TDMI-S позволяет разработчику загружать через порт RS-232 пользовательскую программу, подключать внешний JTAG-эмулятор.
 Купить LPC-H2138 на РадиоЛоцман.Цены — от 4 799 до 5 451 ₽7 предложений от 7 поставщиков Макетные платы и комплекты - ARM HDR BRD FOR LPC2138 | |||
| LPC-H2138 | 4 799 ₽ | ||
| LPC-H2138 Olimex | 4 941 ₽ | ||
| LPC-H2138 Olimex | 5 451 ₽ | ||
| LPC-H2138 | по запросу | ||
Подробное описание
На плате установлены все необходимые для быстрого старта компоненты..
Особенности отладочной платы:
- установленный микроконтроллер LPC2138:
- ARM7TDMI-S™ 16/32 бит
- 512 КБайт Flash-памяти программ, 32 КБайт ОЗУ
- часы реального времени
- 8-канальный 10-битный АЦП
- 2 порта UART, I2C, SPI
- два 32-битных таймера, 8 каналов захвата/хранения
- ШИМ (6 выходов), сторожевой таймер
- 5 В совместимые входы/выходы, работоспособность до 60 МГц (встроенный PLL);
- установленный 14.7456 МГц кварцевый резонатор;
- JTAG-коннектор 2×10 пин, ARM-JTAG (Wiggler) совместимый;
- драйвер и порт RS232;
- светодиод состояния;
- кнопка "СБРОС";
- BSL джампер включения загрузки;
- DBG джампер включения отладки по JTAG;
- JRST джампер включения внешнего сброса;
- часовой резонатор;
- коннектор для литиевой батарейки типа CR2032;
- напряжение питания 6.0 В AC/DC;
- разъем для внешнего источника питания;
- установленный регулятор на 3.3 В с выходным током до 800 мА;
- коннекторы, напрямую подключенные к выводам микроконтроллера;
- 4-е крепежных отверстия;
- размеры: 76 × 55 мм.
Основные параметры
|
Параметр |
Значение |
|
Интерфейс подключения |
ARM-JTAG / RS232 |
|
Ядро базового компонента |
ARM7-TDMI |
|
Разрядность, бит |
16/32 |
|
Базовый компонент |
LPC2138 |
|
Целевое напряжение, В |
3.3 |
|
Напряжение питания, В |
6.0 AC/DC |
|
Источник питания |
внешний |
Комплектация: отладочная плата LPC-H2138.

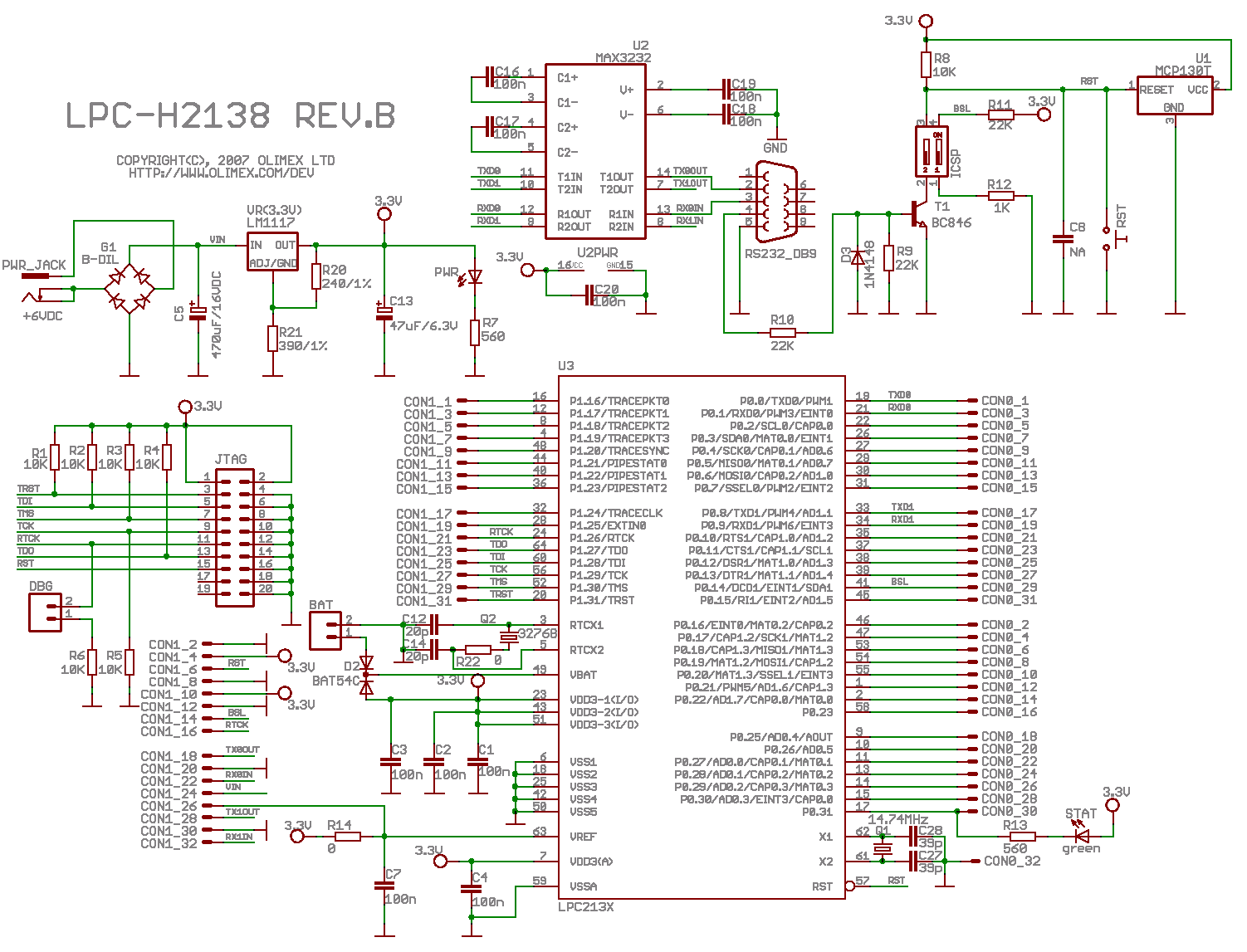

Принципиальная схема отладочной платы
Варианты написания:
LPCH2138, LPC H2138
