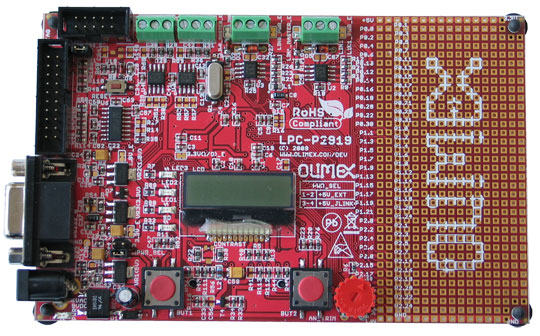

Отладочная плата Olimex LPC-P2919

Подробное описание

Плата имеет несколько коммуникационных интерфейсов и слот для подключения карты памяти SD. На плате установлены стабилизаторы напряжения +1.8 В, +5.0 В, +3.3 В. Питание от внешнего источника. Для отладки и программирования имеется интерфейс JTAG, рассчитанный также на подключение к аппаратным отладчикам ARM-JTAG, ARM-USB-OCD, ARM-USB-TINY.

Особенности отладочной платы:

• установленный микроконтроллер LPC2919:
  • ARM968E-S 32 бит, 125 МГц, 768 КБайт Flash-памяти программ, 56 КБайт ОЗУ
  • два 8-канальных 10-битных АЦП
  • 3 канала SPI, 2-канальный контроллер CAN, два LIN-контроллера, два модуля UART
  • четыре 32-битных таймера, четыре 6-канальных ШИМ
  • до 108 линий ввода/вывода общего назначения
  • контроллер прерываний, до 24 уровней приоритета внешних прерываний
  • встроенный PLL, модуль управления питанием;
• установленный 16 МГц кварцевый резонатор;
• JTAG-коннектор 2×10 пин, ARM-JTAG (Wiggler) совместимый;
• порт RS-232;
• Драйвер и порт CAN (2 канала);
• Драйвер и порт LIN (2 канала);
• установленный LCD индикатор 8×1;
• установленный слот для карт MMC/SD;
• потенциометр подключенный к АЦП;
• две пользовательские кнопки;
• три пользовательских светодиода состояния;
• питание от внешнего источника, либо JTAG
• напряжение питания 9.0 В…12.0 В DC / 6.0 В AC;
• установленный регулятор на 1.8 В, 3.3 В, 5.0 В с выходным током до 800 мА;
• коннекторы, напрямую подключенные к выводам микроконтроллера;
• разъем UEXT с интерфейсами SPI, RS232 для подключения дополнительных модулей;
• поле для макетирования
• 4-е крепежных отверстия;
• размеры: 140 × 89 мм.

Основные параметры

Комплектация: отладочная плата LPC-P2919.

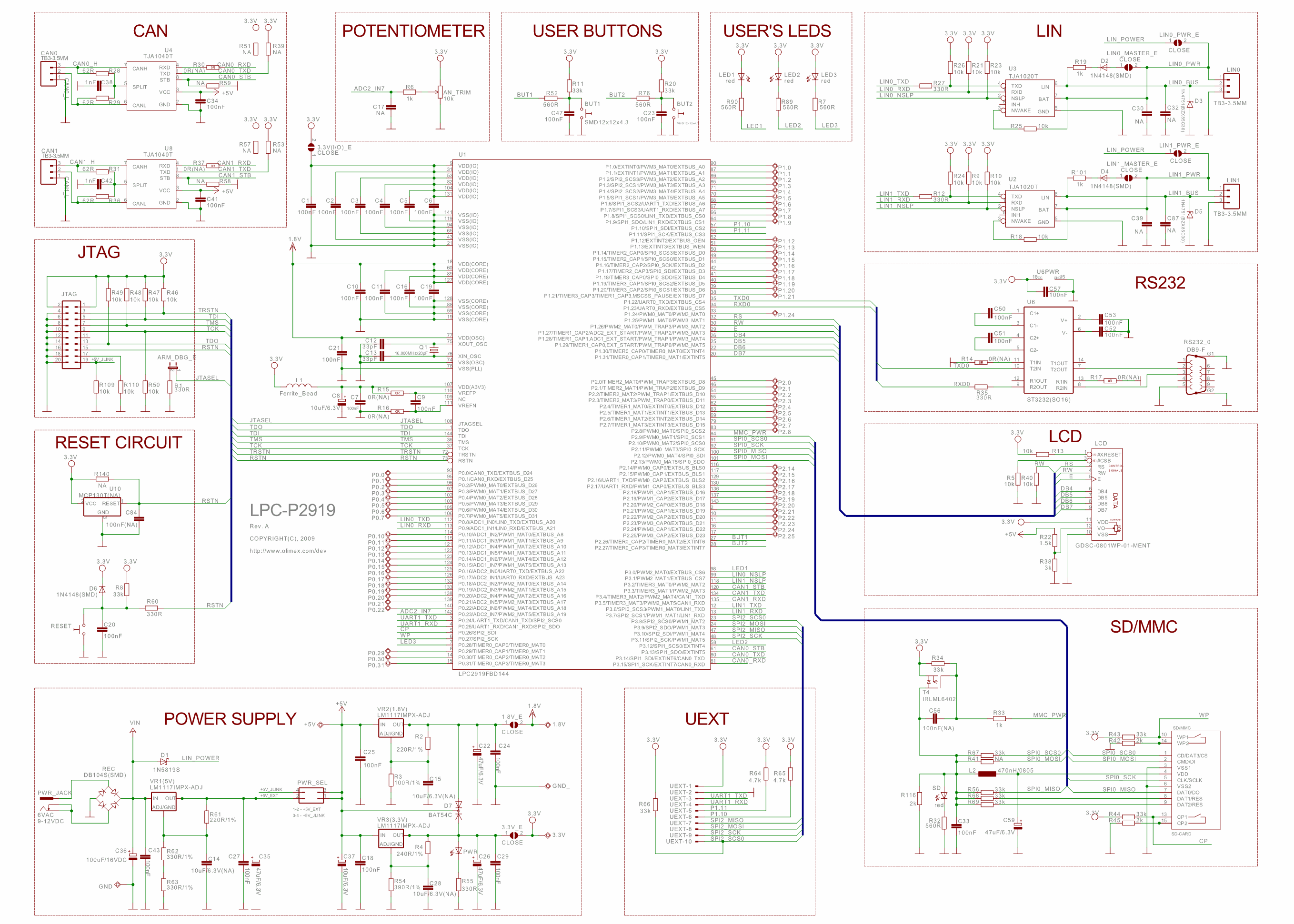

Принципиальная схема отладочной платы

Кликните для увеличения
