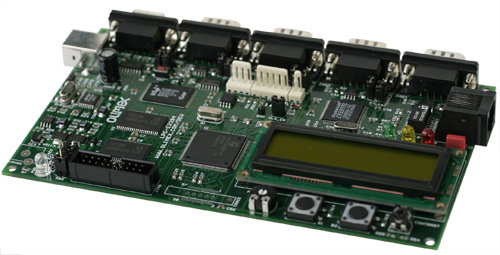

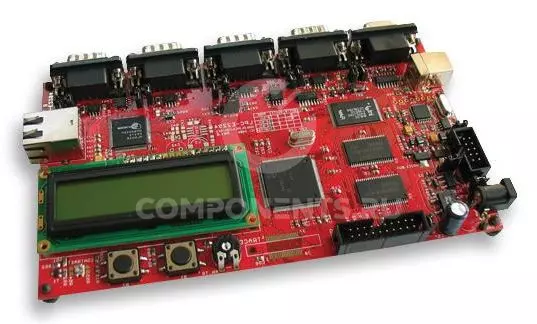

Отладочная плата Olimex LPC-E2294
LPC-E2294 - отладочная плата с Ethernet контроллером для разработки различных сетевых решений на базе микроконтроллера фирмы NXP LPC2294 ARM7TDMI-S.
 Купить LPC-E2294 на РадиоЛоцман.Цены — от 14 262 до 16 607 ₽8 предложений от 8 поставщиков Макетные платы и комплекты - ARM DEV BRD FOR LPC2294 256KB FLASH 16KB RAM | |||
| LPC-E2294-1MB Olimex | 14 262 ₽ | ||
| LPC-E2294-1MB | по запросу | ||
| LPC-E2294-1MB Olimex | по запросу | ||
| LPC-E2294-8MB Olimex | по запросу | ||
Подробное описание
Отличительные особенности платы:
- установленный микроконтроллер LPC2294FBD144
- 16/32 бит, 256 КБайт Flash-памяти программ, внешняя шина памяти, 16 КБайт ОЗУ
- часы реального времени
- четыре 10-ти битных АЦП
- четыре порта CAN, два порта UART, I2C, SPI
- два 32-х битных таймера, семь каналов захвата/хранения, ШИМ (шесть выходов)
- сторожевой таймер
- 5 В совместимые входы/выходы, работоспособность до 60 МГц (встроенный PLL);
- Ethernet контроллер CS8900A;
- интерфейс LAN + RJ45 коннектор;
- светодиоды состояния LAN;
- ЖКИ 16×2 с подсветкой;
- потенциометр, подключенный ко входу АЦП;
- USB - RS-232 конвертер на FT232BM;
- внешнее установленное ОЗУ 1 МБайт 12нс;
- внешняя F lash память 4 МБайт 55нс;
- JTAG-коннектор 2×10 пин, ARM-JTAG (Wiggler) совместимый;
- джампер включения загрузки;
- джампер включения JTAG порта;
- 2-е пользовательские кнопки;
- кварцевый резонатор 14.456 МГц;
- штыревой коннектор, подключенный к выводам микроконтроллера;
- разъем для внешнего источника питания.
Основные параметры
|
Параметр |
Значение |
|
Ядро базового компонента |
ARM7-TDMI |
|
Разрядность, бит |
16/32 |
|
Базовый компонент |
LPC2294FBD144 |
|
Вспомогательный компонент |
FT232 |
|
Целевое напряжение, В |
3.3 / 1.8 |
|
Напряжение питания, В |
5.0 |
|
Источник питания |
внешний / USB |
Комплектация: плата LPC-E2294.

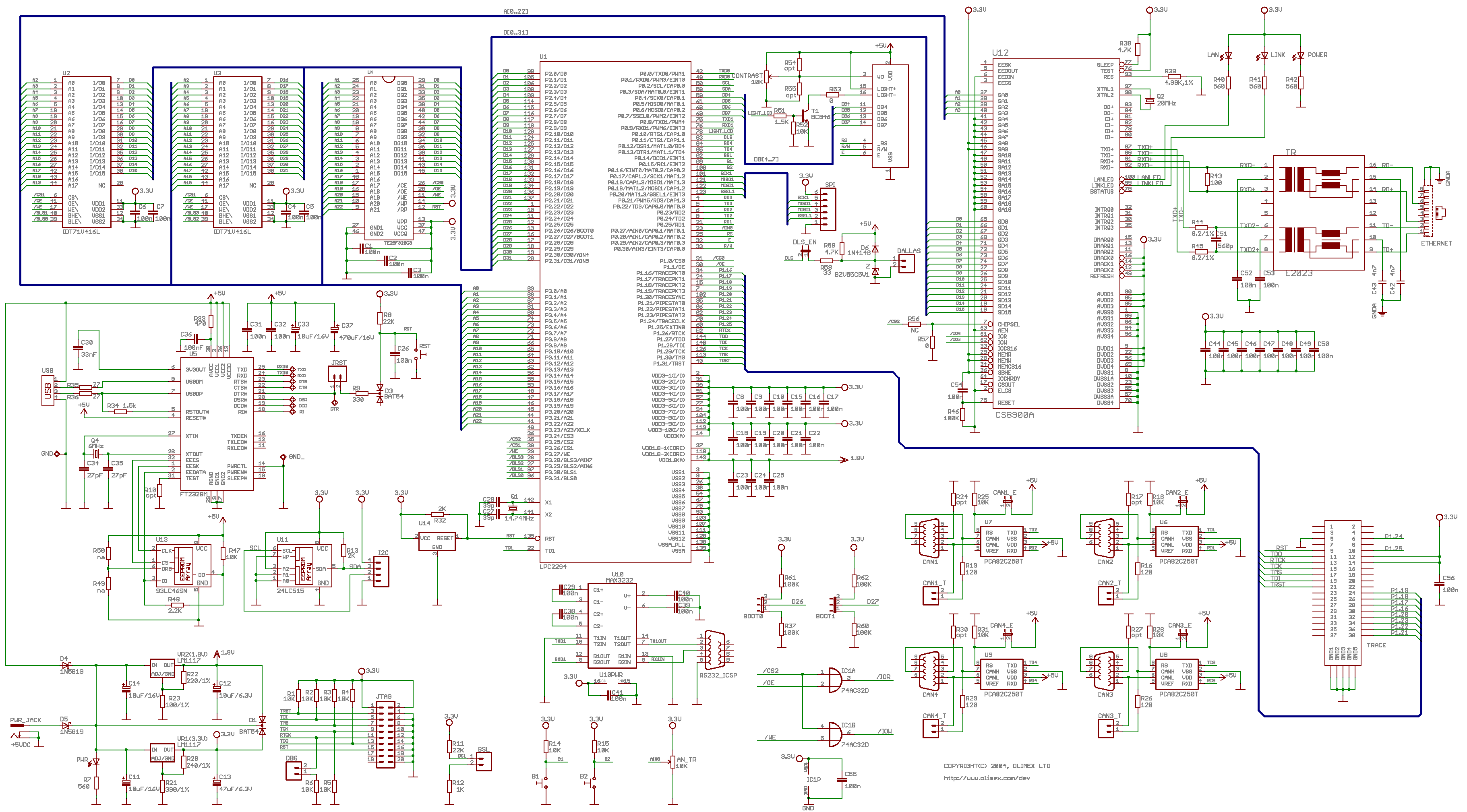

Принципиальная схема отладочной платы
