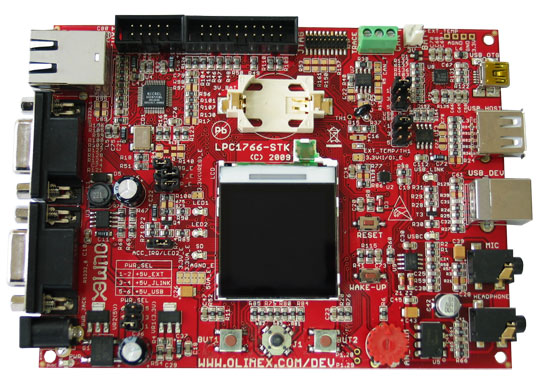

Отладочная плата Olimex LPC-1766STK
LPC-1766STK – отладочная плата производства Olimex для разработки на базе 32-битного микроконтроллера LPC1766 с ядром Cortex-M3.
LPC1766-STK Olimex | по запросу | ||
LPC1766-STK | по запросу |
Подробное описание
Плата оснащена цветным TFT дисплеем Nokia 6610 с LCD-контроллером Epson, слотом для подключения карт памяти miniSD/MMC, Ethernet интерфейсом на базе контроллера KS8721BL, богатым набором коммуникационных интерфейсов, включая USB-host и USB-device.
Для отладки и программирования имеются интерфейсы JTAG и JLINK.
Питание платы возможно от внешнего AC/DC источника питания напряжением 6.0 В (AC) / 9.0 В (DC), а также от порта USB или интерфейса JTAG.
Особенности отладочной платы:
- установленный микроконтроллер LPC1766
- ядро Cortex-M3, рабочая частота 100 МГц, 256 КБайт Flash-памяти программ, 64 Кбайт SRAM
- контроллер вложенных векторных прерываний(NVIC)
- восьмиканальный DMA контроллер общего назначения
- Ethernet MAC с интерфейсом RMII и контроллером DMA(только LPC1768/66/64)
- Полноскоростной контроллер устройства/хоста/OTG USB2.0 с соответствующим контроллером DMA и встроенным PHY для устройства
- четыре UART с контроллером дробной скорости передачи
- Контроллер CAN 2.0B с двумя каналами, SPI контроллер с синхронной, последовательной, полнодуплексной передачей и программируемой длиной данных, два контроллера SSP с FIFO и мультипротокольными возможностями, два интерфейса шины I2C, интерфейс I2S(Inter-IC Sound) для ввода или вывода цифрового звука с дробной скоростью
- до 70 линий ввода/вывода
- 10-битный АЦП, четыре таймера/счетчика с 8 входами захвата и 10 выходами сравнения, часы реального времени, сторожевой таймер
- JTAG интерфейс для отладки
- однополярное питание 3.3 В
- цветной дисплей 128×128;
- 3-х осевой акселерометр;
- температурный сенсор;
- установленный кварцевый резонатор 12 МГц, 32768 Гц;
- 100 Мбит Ethernet;
- интерфейсы: CAN, USB host, USB device, USB OTG, RS232.
- слот для карт памяти miniSD/MMC
- разъем для отладки и программирования JTAG, TRACE, разъем UEXT для подключения внешних модулей;
- аудиоинтерфейс;
- разъем внешнего питания;
- установленные стабилизаторы напряжения +5.0 В, +3.3 В;
- пользовательские кнопки, светодиоды, потенциометр, подключенный к АЦП, джойстик;
- размеры: 134.6 × 101.6 мм.
Основные параметры:
Параметр |
Значение |
Интерфейс подключения |
JTAG / JLINK / USB / RS232 |
Ядро базового компонента |
Cortex-M3 |
Разрядность, бит |
32 |
Базовый компонент |
LPC1766 |
Вспомогательный компонент |
KS8721BL |
Целевое напряжение, В |
5.0 / 3.3 |
Напряжение питания, В |
6.0 AC / 9.0 DC / 5.0 USB |
Источник питания |
внешний / USB |
Комплектация: отладочная плата LPC-1766STK
Принципиальная схема отладочной платы
