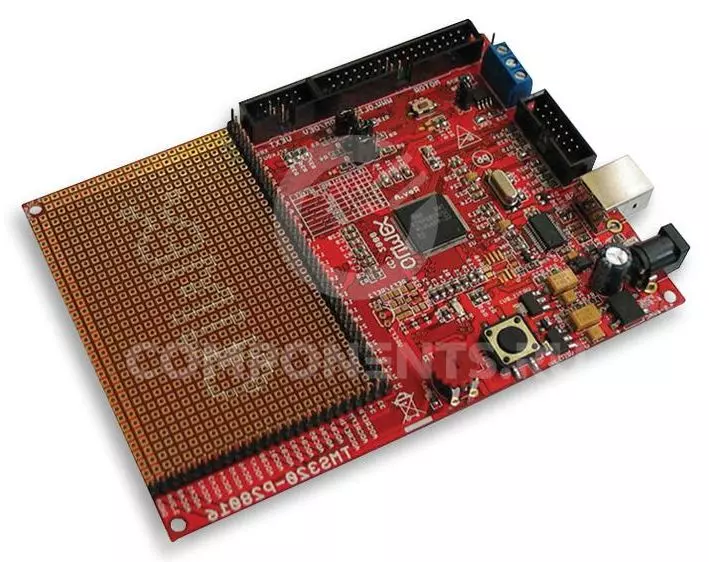

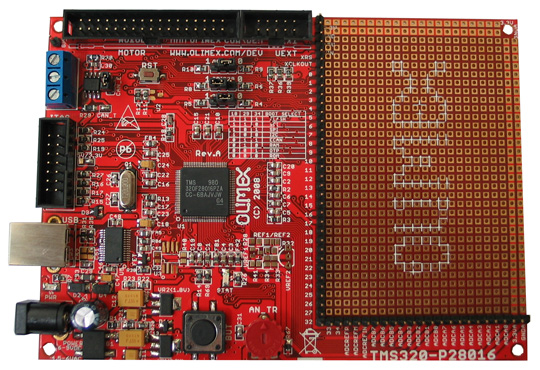

Отладочная плата Olimex TMS320-P28016

Подробное описание

Этот DSP один из самых недорогих на рынке, но при этом обладает вполне достойными характеристиками – 32-разрядный прибор работает на частоте 60МГц. Плата включает типовую конфигурацию DSP-ядра, а также макетное поле, вдоль которого расположен штыревой разъем с сигналами портов DSP. Разработчик может быстро добавить к отлаженному ядру свою часть схемы и проверить ее работу.

Отличительные особенности:

• установлен DSP TMS320F28016

  • 32 битное С280х DSP ядро, 60 МГц, флэш-память программ 32 КБайт, 12 КБайт ОЗУ
  • 8 каналов PWM (6 из них имеют разрешение 150ps)
  • два 8-канальных 12-разрядных АЦП (3,75MPSP)
  • порты RS232, SPI, I2C, CAN;
• Разъем JTAG для программирования и отладки;
• Преобразователь интерфейсов USB-RS232;
• Микросхема драйвера и разъем CAN;
• Разъем UEXT с интерфейсами SPI, RS232, I2C для подключения дополнительных модулей фирмы OLIMEX, например MOD-NRF24Lx, MOD-MP3 и т.п.;
• Разъем MOTOR (для добавления модулей с ADC, PWM, сигналами прерываний);
• Кнопки пользователя и RST;
• Подстроечный потенциометр на аналоговом входе;
• Светодиоды питания и пользователя;
• На штыревой разъем выведены порты DSP;
• Размеры платы: 100 × 80 мм.

Основные параметры

Комплектация: плата TMS320-P28016.

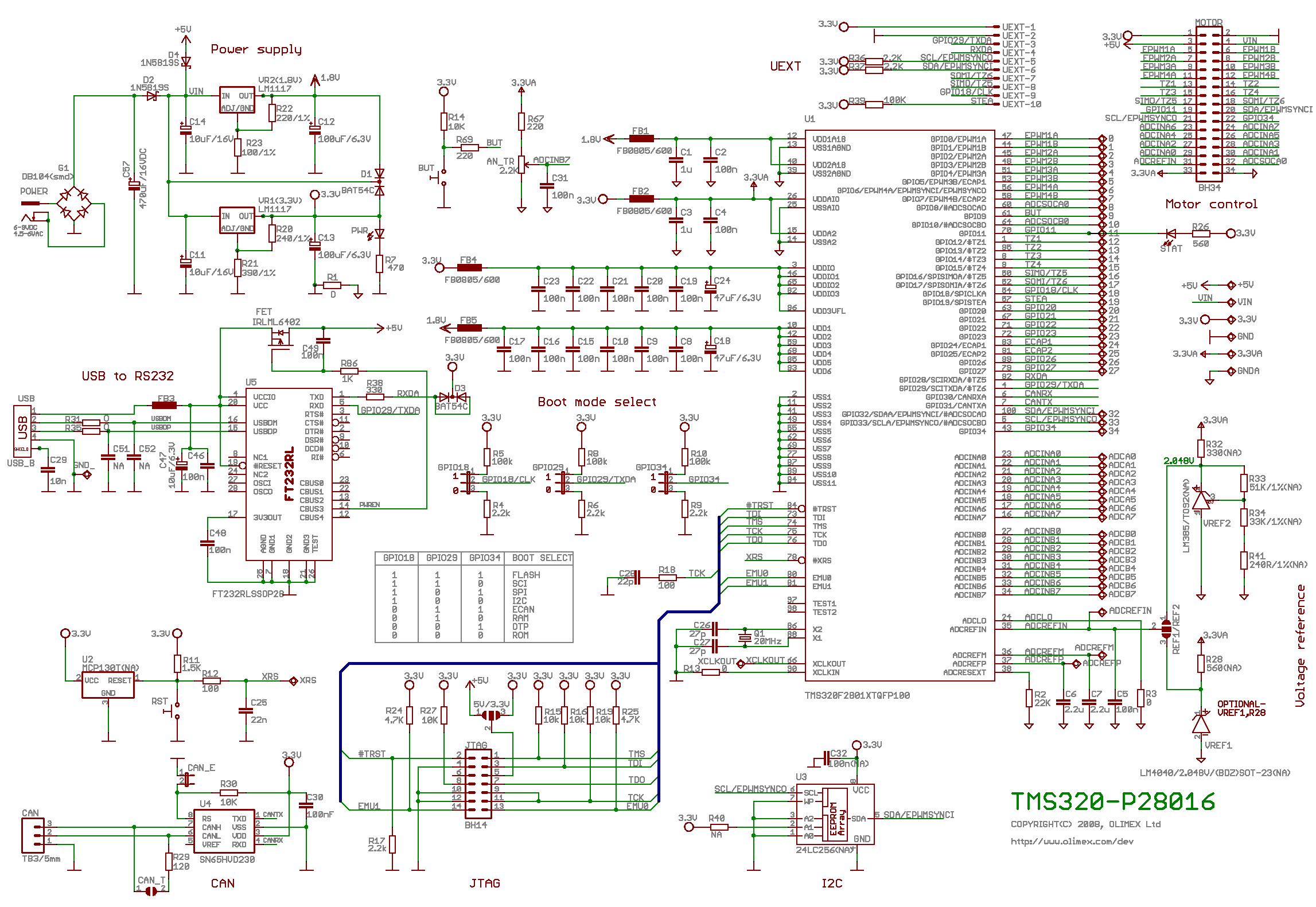

Принципиальная схема отладочной платы

Кликните для увеличения

Варианты написания:

TMS320P28016, TMS320 P28016
