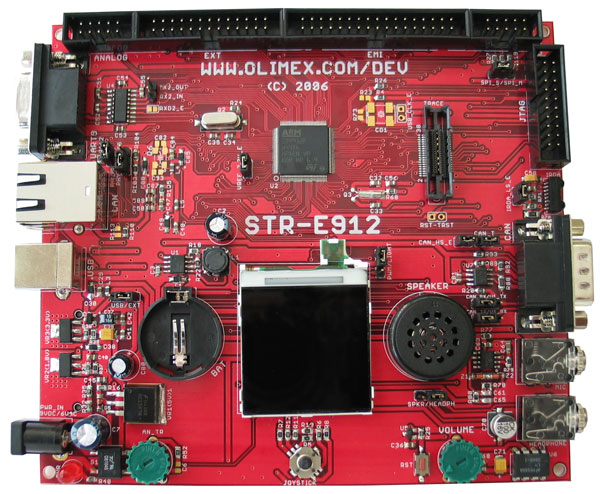

Отладочная плата Olimex STR-E912
STR-E912 – отладочная плата позволяет разрабатывать и тестировать ПО для микроконтроллеров серии STR91x от STMICROELECTRONICS, а также определить требования к программной и аппаратной части будущего изделия на этапе макетирования.
Подробное описание
Отличительные особенности:
- установленный микроконтроллер STR912FW44X
- ядро ARM966E-S, рабочая частота 96 MГц
- 512 КБайт + 32 КБайт Flash-память программ, 96 КБайт ОЗУ
- внешняя шина, девять каналов DMA
- 10-разрядный АЦП
- 10/100 Mбит Ethernet MAC
- 3×UART, USB 2.0;
- 100 МБит Ethernet интерфейс на базе KSZ8721BL;
- интерфейс USB 2.0 Full Speed;
- интерфейс RS-232;
- порт CAN;
- вход АЦП;
- отладочный интерфейс JTAG;
- TFT LCD (Nokia 6610) 128×128 пикселей;
- джойстик и потенциометр, соединенный с входом АЦП;
- считыватель карт SD/MMC;
- IrDa трансивер и TRACE соединитель (только в версии STR-E912T);
- аудиоинтерфейс: микрофонный вход и выход на наушники;
- громкоговоритель на плате с регулировкой громкости;
- UEXT коннектор c I2C, SPI, RS232 и источник питания для подключения периферийных модулей Olimex: MOD-MP3, RF2.4Ghz, RFID;
- опционально JTAG-TRACE коннектор;
- соединители с доступом к всем неиспользованным портам микроконтроллера и шине внешней памяти;
- держатель Li-ion типа CR2032 батареи (для часов реального времени);
- размеры:145 × 130 мм.
Основные параметры
|
Параметр |
Значение |
|
Интерфейс подключения |
USB, JTAG |
|
Ядро базового компонента |
ARM966E-S |
|
Разрядность, бит |
32 |
|
Базовый компонент |
STR912FW44X |
|
Вспомогательный компонент |
KS8721BL |
|
Целевое напряжение, В |
5.0 / 3.3 / 1.8 |
|
Напряжение питания, В |
6.0 AC / 9.0 DC / 5.0 USB |
|
Источник питания |
внешний / USB |
Комплектация: отладочная плата STR-E912.

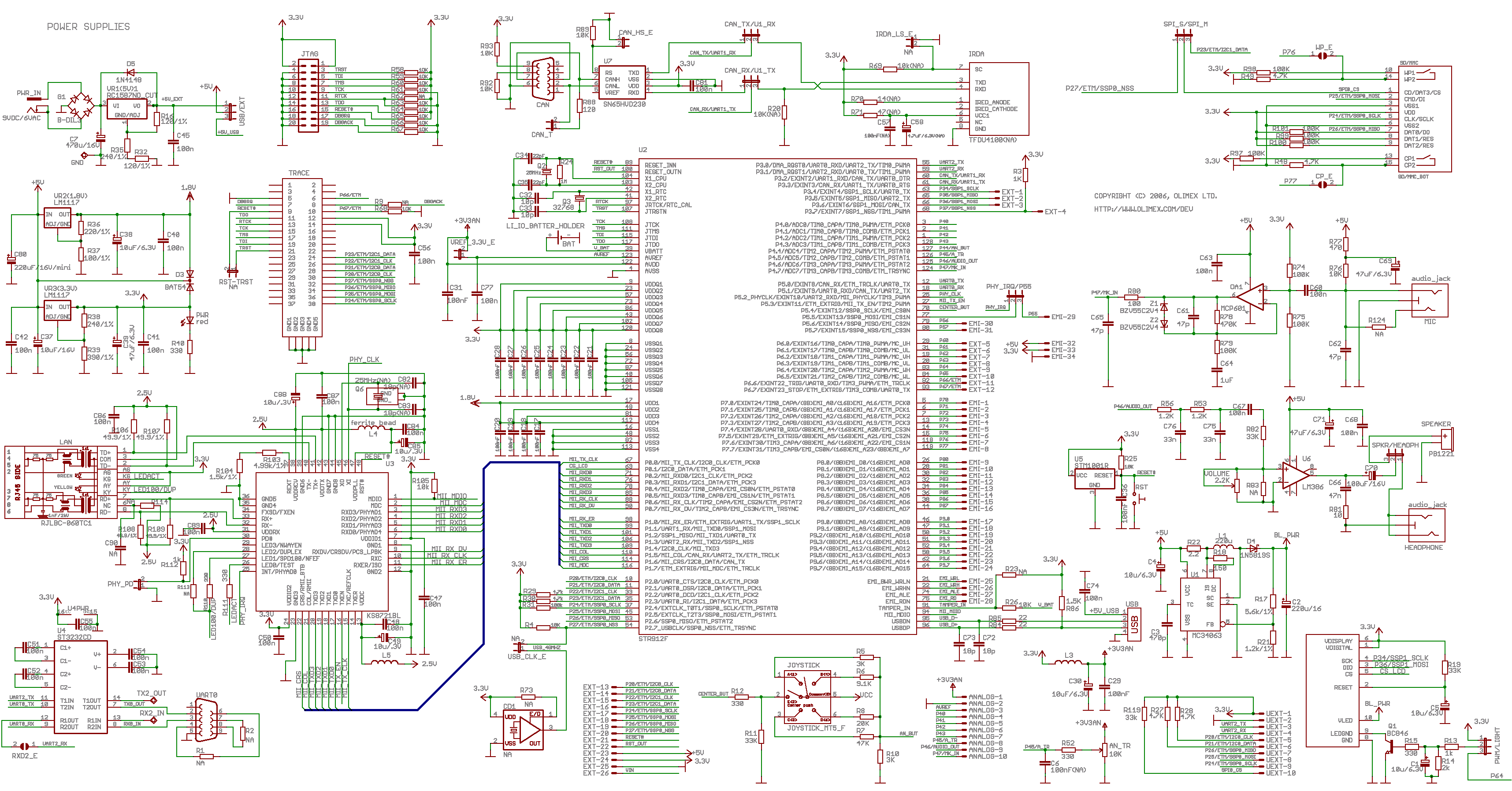

Принципиальная схема отладочной платы
Варианты написания:
STRE912, STR E912
