Оценочная плата Propox EVBAVR04

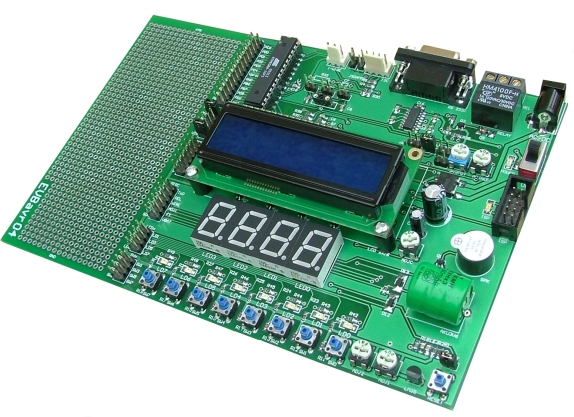

EVBAVR04 – оценочная плата для микроконтроллеров ATmega8/48/88/168 фирмы ATMEL, которая позволяет реализовать и в сжатые сроки испытать любую аппаратную конфигурацию.
| EVBAVR04 Propox | по запросу | ||
Подробное описание
Плата в базовой поставке включает: светодиоды, кнопки, потенциометры, LCD дисплей (опционально), RS-232. Все эти элементы доступны на разъемах платы, равно как и все процессорные порты. Пользователь может расширить конфигурацию разрабатываемого устройства относительно базовой применением дополнительных элементов на большой макетной области, которая может быть также удалена.
Плата оптимальна для использования в учебных целях.
Отличительные особенности:
- установленный микроконтроллер ATMEGA8
- 8 КБайт Flash памяти программ, 1 КБайт SRAM, 512 Байт EEPROM
- 3-канальный ШИМ, 10-битный АЦП, 16-битный таймер WDT, SPI, UART;
- доступ ко всем выводам микроконтроллера на отдельных IDC соединителях;
- встроенный стабилизатор напряжения;
- выключатель питания;
- RS-232 интерфейс;
- порт 1-Wire;
- порт внутрисхемного программирования ISP;
- отладочный порт JTAG;
- порт ЖКИ 2×16, ЖКИ - опция;
- 8 пользовательских светодиодов;
- 4 пользовательские кнопки;
- 2 потенциометра;
- зуммер;
- силовое реле;
- большая макетная область.
Основные параметры
|
Параметр |
Значение |
|
Интерфейс подключения |
JTAG / ICSP10 / RS232 |
|
Ядро базового компонента |
AVR |
|
Разрядность, бит |
8 |
|
Базовый компонент |
ATMEGA8 |
|
Вспомогательный компонент |
DS1307 |
| Целевое напряжение, В | 2.7 - 5.5 |
| Напряжение питания, В | 7.0 - 12.0 В AC / 9.0 - 15.0 В DC |
|
Источник питания |
внешний |
Комплектация: отладочная плата с установленным микроконтроллером EVBAVR04.

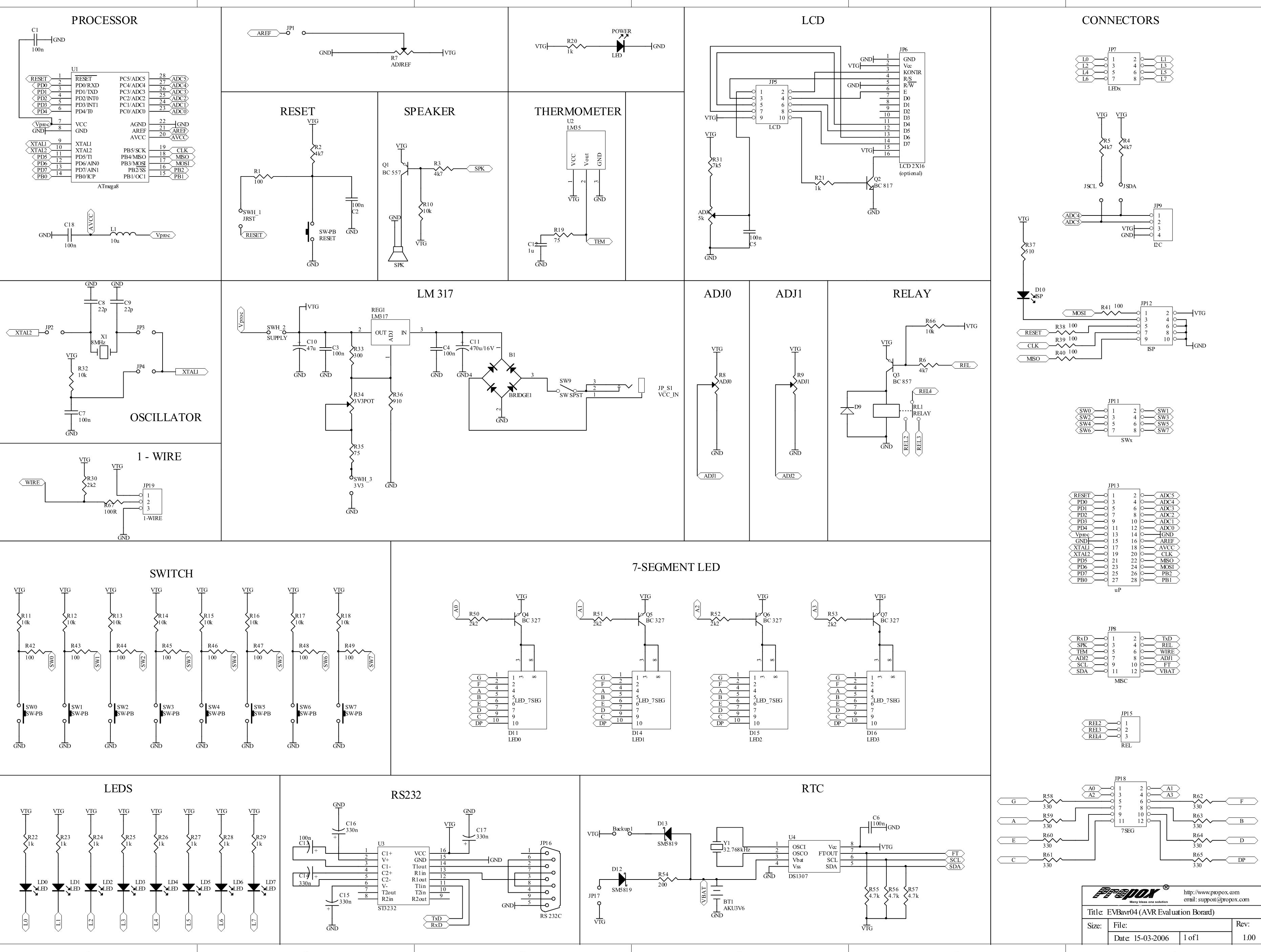

Принипиальная схема отладочной платы
