Отладочный набор STMicroelectronics STM8/128-EV/TS

Купить STM8/128-EV/TS на РадиоЛоцман.Цены — от 14 567 до 20 013 ₽ 9 предложений от 9 поставщиков Макетные платы и комплекты - другие процессоры STM8S Eval BRD Touch Sense Solution
AiPCBA Весь мир	STM8/128-EV/TS STMicroelectronics	16 674 ₽	Купить
IC Home Весь мир	STM8/128-EV/TS STMicroelectronics	по запросу	Купить
Кремний Россия и страны СНГ	STM8128EVTS	по запросу	Купить
МосЧип Россия	STM8/128-EV/TS STMicroelectronics	по запросу	Купить

Подробное описание

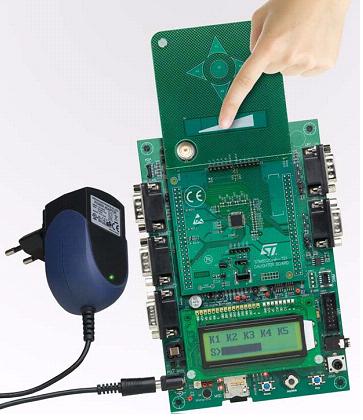

Набор состоит из отладочной платы STM8/128-EVAL и дочерней платы сенсорной клавиатуры.

Плата сенсорной клавиатуры с установленным микроконтроллером STM8S207K6T6C имеет сенсорные клавиши управления, коннекторы для подключения к отладочной плате, а также разъемы интерфейса I2C, SWIM, разъем для анализа и мониторинга.

В универсальный слот отладочной платы может быть установлен один из 18 типов микроконтроллеров семейства STM8, которые она поддерживает. На плате имеется широкий спектр промышленных интерфейсов, слот накопителя microSD, слот смарт-карты, матричный дисплей 122х32 точки. Отладка может производиться через интерфейс SWIM (Serial Wire Debug/Viewer) с использованием бюджетного внутрисхемного отладчика/программатора RLink, либо через 60-выводный разъем с использованием развитой эмулирующей системы STice. Оба прибора поддерживаются свободно доступным фирменным пакетом инструментальных средств в оболочке STVD, а также утилитой программирования STVP.

Отличительные особенности:

• дочерняя плата сенсорной клавиатуры с установленным микроконтроллером STM8S207K6T6C и дополнительными разъемами;
• установлен микроконтроллер STM8S208MBT6: 20MIPS, 24 МГц, 128 КБайт флэш-памяти программ, 6Кбайт RAM, 2 КБайт EEPROM, шестнадцать каналов, 10-разрядный АЦП, три 12-разрядных таймера, CAN, 2×UART, SPI, I2C, питание 3... 5.5 В, TQFP80;
• внешняя I2C EEPROM 64 Кбит;
• матричный дисплей 122×32;
• отладочные разъемы SWIM и эмулятора STice;
• разъемы 2×RS232, 2×LIN, CAN;
• инфракрасный приемопередатчик IrDA,
• входы АЦП: BNC-разъем, потенциометр, микрофон и усилитель на MAX4061;
• аудиовыход с усилителем на TS487: аудиоразъем, динамик;
• слот карт памяти microSD/MMC (64 или 128 МБайт);
• разъем управления электромотором;
• периферия пользователя: джойстик, кнопки, четыре светодиода;
• разъемы доступа к выводам микроконтроллера, к которым может быть подключена дочерняя плата;
• разъем внешнего источника питания DC 5 В.

Основные параметры

Комплектация:

1. отладочная плата STM8_128-EVAL;
2. дочерняя плата сенсорной клавиатуры STM8S207-TS1
3. адаптер питания;
4. руководство пользователя.

Принципиальная схема отладочной платы
Принципиальная схема дочерней платы сенсороной клавиатуры

Варианты написания:

STM8/128EV/TS, STM8/128 EV/TS
