Осциллограф Калибр С1-117/1

Производитель	Калибр
Серия	С1-117/1/2
Модель	С1-117/1, C1-117/1

Осциллографы универсальные С1-117/1, С1-117/2 предназначены для исследования формы электрических сигналов путем визуального наблюдения и измерения их амплитудных и временных параметров по шкале ЭЛТ, а также цифровым методом (для С1-117/1) с индикацией результатов измерения и размерности измеряемых параметров на светодиодном индикаторе.

Цены

Купить С1-117/1 на РадиоЛоцман.Цены — от 243 984 до 2 913 385 ₽
Контест Россия	С1-117/1	243 984 ₽
T-electron Россия и страны СНГ	С1-117/1 "5"зав/упак. 1я катег.	2 913 385 ₽

Подробное описание

Основные особенности осциллографов серии С1-117/1/2:

Высокая чувствительность (0.1 мВ/дел)
Синхронизация ТВ сигналом
Широкий набор присоединительных устройств

Универсальные малогабаритные двухканальные осциллографы С1-117/1, С1-117/2 обеспечивают исследования сигналов в широком диапазоне амплитуд от 400 мкВ до 300 В с частотой до 15 МГц.

Наличие ТВ-синхронизации делает его удобным для ремонта теле- и видеоустройств. В приборах имеется цифровая индикация результатов измерений – измерение амплитудных и временных параметров периодических сигналов сложной формы; комбинированное питание – работа от сети переменного тока 220 В частотой 50, 400 Гц, а также от источника постоянного тока напряжением 27 В; возможность оперативного подключения входов осциллографа к исследуемому устройству – широкий набор присоединительных устройств. Возможна эксплуатация прибора вне капитальных сооружений.

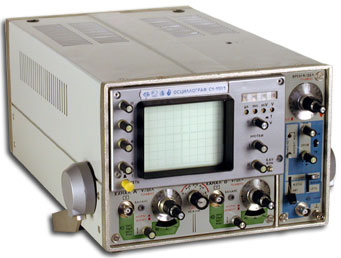

Осциллограф Калибр С1-117/1

Технические характеристики осциллографов серии С1-117/1/2

Параметры			Значения
Число каналов			2
Рабочая часть экрана			60×80 мм
Ускоряющий потенциал			3 кВ
Вертикальное отклонение (каналы А и Б)	Чувствительность		Устанавливается ступенями от 0.1 мВ/дел до 5 В/дел, соответственно ряду чисел 1, 2, 5 (15 ступеней) и плавно между ступенями
	Полоса пропускания		0 … 15 МГц
	Время нарастания ПХ	при отклонении 1 мВ/дел и выше	не более 23 нс
		при отклонении 0.1 … 0.5 мВ/дел	не более 3.5 мкс
Входной импеданс	непосредственный вход		1 МОм / 35 пФ
	с делителем 1:10		1 МОм / 17 пФ
Максимальное входное напряжение (переменное +постоянное)	на закрытом входе		300 В
	на открытом входе		100 В
	на закрытом или открытом входе с делителем 1:10		300 В
Погрешность коэффициентов отклонения	в нормальных условиях		±4%
	в рабочих условиях		±6%
Погрешность цифрового измерения амплитуды			2 … 3%
Горизонтальное отклонение	Коэффициент развертки		Устанавливается ступенями от 0.5 мкс/дел до 0.5 с/дел, соответственно ряду чисел 1, 2, 5 (19 ступеней) и плавно между ступенями. Имеется 10-кратная растяжка коэффициентов развертки
Погрешность	в нормальных условиях		±4%
	в рабочих условиях		±6%
Погрешность при включенной растяжке	в нормальных условиях		±5%
	в рабочих условиях		±7.5%
Погрешность цифровых измерений временных сигналов			1 … 2%
Синхронизация внутренняя	гармоническими сигналами		10 Гц … 15 МГц
	импульсными сигналами при размере изображения более 0.8 дел, длительностью		0.06 мкс … 1 с
Синхронизация внешняя	гармоническими сигналами		10 … 15 МГц
	импульсными сигналами при амплитуде сигнала от 0.5 до 5 В, длительностью		0.06 мкс … 1 с
Калибратор	Форма сигнала		меандр
	Частота		1 кГц
	Амплитуда		0.6 В
	Погрешность амплитуды и частотыв нормальных условиях		не более ±1%
Питание	от сети переменного тока		220 В /50 Гц 220 В / 400 Гц
	от источника постоянного тока		27 В
Погрешность амплитуды и частоты в нормальных условиях			не более ±1%
Потребляемая мощность	от сети переменного тока		50 В·А
	от источника постоянного тока		45 Вт
Габаритные размеры			273 × 180 × 465 мм
Масса, не более			10 кг
Диапазон рабочих температур			–10 °С … 40 °С

Основные параметры осциллографа

Параметр	Значение
Тип	аналоговый
Исполнение	настольный
Число каналов	2
Полоса пропускания, МГц	15

Варианты написания:

С1117/1, C1117/1, С1 117/1, C1 117/1, С1-117/1 C1-117/1, С1-117/1 C1-117/1
