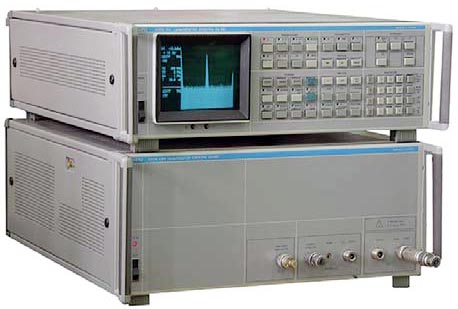

Анализатор спектра Кварц С4-98
Анализатор спектра последовательного действия с встроенным микропроцессором, обеспечивающим автоматизацию измерений и многочисленные сервисные функции.
Подробное описание
Предназначен для измерения параметров спектра (частот и уровней спектральных компонент) периодических сигналов.
Используется при измерении:
- параметров спектра непрерывных колебаний сложной формы;
- параметров спектра повторяющихся радиоимпульсов
- параметров модулированных, паразитных и побочных колебаний;
- полосы излучения и внеполосных излучений;
- параметров 4-х полюсников (нелинейных искажений, коэффициента передачи и др.).
Основные особенности анализатора спектра С4-98:
- 100 Гц … 39.6 ГГц (стандартная поставка), 100 Гц … 178 ГГц (поставка по договору)
- Синтезированный гетеродин (шаг до 1 Гц)
- Высокое разрешение по частоте (до 10 Гц)
- Преселектор 1.7 … 22 ГГц
- Встроенный генератор гармоник 0.1 … 22 ГГц
Технические характеристики С4-98
|
Параметры
|
Значения
|
||||||
|
Частотные
|
Диапазон частот
|
С внутренними смесителями
|
100 Гц … 22 ГГц
|
||||
|
С внешними смесителями из ЗИПа прибора
|
17.44 … 39.6 ГГц
|
||||||
|
Поддиапазоны частот
|
С внутренними смесителями
|
100 Гц … 1.7 ГГц (1)
|
|||||
|
1.7 … 5.7 ГГц (1)
|
|||||||
|
5.7 … 11.7 ГГц (2)
|
|||||||
|
11.7 … 17.7 ГГц (3)
|
|||||||
|
17.7 … 22 ГГц (4)
|
|||||||
|
С внешними смесителями
|
17.44 … 25.95 ГГц (4)
|
||||||
|
25.95 … 39.6 ГГц (7)
|
|||||||
|
Примечание
В скобках указан номер рабочей гармоники N первого гетеродина |
|||||||
|
Погрешность измерения частоты в режиме
"F точно" при уровне сигнала не менее, чем на 20 дБ выше уровня собственных шумов и уровне отклика сигнала в верхней половине экрана |
Для Побз ≥ 50 МГц
|
±(kF + 0.1 Побз)
|
|||||
|
Для Побз ≤ 20 МГц
|
±(kF+0.005 Побз+10 Гц)
|
||||||
|
Для Побз ≤ 20 МГц
|
±(kF + 2 Гц)
|
||||||
|
где
k = ±1·10–7 f/мес и ±3·10–7 f/год,
Побз – полоса обзора В режиме использования внешнего опорного генератора k определяется относительной погрешностью частоты его сигнала |
|||||||
|
Полосы обзора
|
Диапазон
|
500 Гц … 20 ГГц
|
|||||
|
Последовательность
|
1, 2, 5
|
||||||
|
Минимальные значения
|
100 Гц…5.7 ГГц
|
500 Гц
|
|||||
|
5.7…11.7
|
1 кГц
|
||||||
|
11.7…25.95 ГГц
|
2 кГц
|
||||||
|
25.95…39.6 ГГц
|
5 кГц
|
||||||
|
Максимальные значения
|
100 Гц…1.7ГГц
|
1.7 ГГц
|
|||||
|
1.7…22 ГГц
|
20 ГГц
|
||||||
|
17.44…25.95 ГГц
|
5 ГГц
|
||||||
|
25.95…39.6 ГГц
|
10 ГГц
|
||||||
|
Погрешность измерения разности частот
|
для Побз ≥ 50 МГц
|
±0.1 Побз
|
|||||
|
для Побз ≤ 20 МГц
|
±0.005 Побз
|
||||||
|
Полосы пропускания (П) по уровню –3 дБ
|
Диапазон
|
10 Гц … 3 МГц
|
|||||
|
Последовательность
|
1, 3, 10
|
||||||
|
(могут изменяться независимо или
при установке Побз в режиме АВТО) |
|||||||
|
Погрешность
|
В нормальных условиях
|
±10%
|
|||||
|
для П = 3 МГц
|
±25%
|
||||||
|
В рабочих условиях
|
±20%
|
||||||
|
для П = 3 МГц
|
±30%
|
||||||
|
Коэффициент прямоугольности полос пропускания по уровням –60/–3 дБ
|
не более 15
|
||||||
|
Паразитная девиация частоты (удвоенное пиковое значение) при несинхронизированном
первом гетеродине (Побз = 5…20 МГц) |
не более 40·N кГц
|
||||||
|
Нестабильность частоты настройки после 1 ч прогрева в нормальных условиях и неизменном
режиме работы за 10 мин при несинхронизированном первом гетеродине (Побз > 50 МГц) |
не более 1.5·N МГц
|
||||||
|
Спектральные
|
Относительный средний уровень шумов
вблизи несущей (0.01…5.7 ГГц) |
При отстройках 0.33; 1; 3 кГц
|
не более –70 дБ/Гц
|
||||
|
При отстройке 10 кГц
|
не более –80 дБ/Гц
|
||||||
|
При отстройке 30 кГц
|
не более –85 дБ/Гц
|
||||||
|
Относительный уровень модуляционных составляющих с частотами, кратными частоте
питающей сети 50 Гц, при отстройке 100 Гц и более от несущей, относительно уровня несущей в диапазоне 0.1…11.6 ГГц |
не более –45 дБ
|
||||||
|
Амплитудные
|
Пределы измерения
|
–134 … 20 дБм
|
|||||
|
Шкала
|
Характеристика
|
10 делений
|
|||||
|
Виды
|
ЛОГ
|
10 дБ/дел
|
|||||
|
5 дБ/дел
|
|||||||
|
2 дБ/дел
|
|||||||
|
1 дБ/дел
|
|||||||
|
ЛИН
|
|||||||
|
КВАДР
|
|||||||
|
Погрешность
шкал в нормальных (рабочих) условиях |
ЛОГ (в пределах
от 1 до 0.1 шкалы) |
10 дБ/дел
|
не более ±2 (±3) дБ
|
||||
|
5 дБ/дел
|
не более ±2 (±2.5) дБ
|
||||||
|
2 дБ/дел
|
не более ±1 дБ
|
||||||
|
1 дБ/дел
|
не более ±0.5 дБ
|
||||||
|
ЛИН, КВАДР (приведенная
в пределах от 1 до 0.125 номинала шкалы) |
не более ±2.0 (±3.0)%
|
||||||
|
Погрешность измерения уровня (с
аттенюатором 10 дБ на входе прибора при Побз ≤ 100 МГц в пределах от –10 дБ/мВт до уровня на 20 дБ выше уровня собственных шумов или комбинационных помех, но ниже уровня –100 дБ/мВт в режиме АВТО |
В нормальных условиях
|
0.01…1.7 ГГц
|
не более ±3 дБ
|
||||
|
1.7…5.7 ГГц
|
не более ±4 дБ
|
||||||
|
5.7…11.7 ГГц
|
не более ±5 дБ
|
||||||
|
11.7…17.7 ГГц
|
не более ±6 дБ
|
||||||
|
Превышение нормы в рабочих условиях
|
не более чем на 1.5 дБ
|
||||||
|
Неравномерность АЧХ с аттенюатором
10 дБ на входе прибора |
В нормальных условиях
|
0.01…1.7 ГГц
|
не более ±2 дБ
|
||||
|
1.7…5.7 ГГц
|
не более ±2.5 дБ
|
||||||
|
5.7…11.7 ГГц
|
не более ±3.5 дБ
|
||||||
|
11.7… 17.7 ГГц
|
не более ±4.5 дБ
|
||||||
|
Превышение нормы в рабочих условиях
|
не более чем на 1 дБ
|
||||||
|
Погрешность уровня амплитудного
калибратора (100 МГц, –10 дБм) |
В нормальных условиях
|
не более ±0.6 дБ
|
|||||
|
В рабочих условиях
|
не более ±0.9 дБ
|
||||||
|
Динамический
диапазон |
Гармонические искажения
|
50 кГц…10 МГц,
Рс=–30 дБм |
не более –40 дБ
|
||||
|
0.01…1.7 ГГц,
Рс=–45 дБм |
не более –70 дБ
|
||||||
|
1.7…11.7 ГГц,
Рс=–10 дБм |
не более –80 дБ
|
||||||
|
Интермодуляционные искажения
3-го порядка |
1…10 МГц,
Рс=–35дБм, ∆f=100 кГц, П=1 кГц |
не более –50 дБ
|
|||||
|
0.01…1.7 ГГц,
Рс=–30 дБм, ∆f=100 кГц, П=1 кГц |
не более –70 дБ
|
||||||
|
1.7…5.7 ГГц,
Рс=–25 дБм, ∆f=1 МГц, П=10 кГц |
не более –70 дБ
|
||||||
|
5.7…11.7 ГГц,
Рс=–20 дБм, ∆f=3 МГц, П=30 кГц |
не более –60 дБ
|
||||||
|
11.7…17.7 ГГц,
Рс=–10 дБм, ∆f=10 МГц, П=100 кГц |
не более –60 дБ
|
||||||
|
17.44…39.6 ГГц,
Рс=–25 дБм, ∆f=10 МГц, П=100 кГц |
не более –40 дБ
|
||||||
|
1.7…5.7 ГГц,
Рс=–10 дБм, ∆f=100 МГц |
не более –90 дБ
|
||||||
|
Ослабление зеркального канала
|
0.01…1.7 ГГц
|
не менее 50 дБ
|
|||||
|
1.7…17.7 ГГц
|
не менее 70 дБ
|
||||||
|
в коаксиальном поддиапазоне 17.7…22 ГГц
|
не менее 50 дБ
|
||||||
|
где
Рс – уровень сигнала ∆f –расстройка |
|||||||
|
Входы
|
Диапазон частот
|
100 Гц … 22 ГГц
|
|||||
|
Конструкция
|
коаксиальные,
сечением 7/3.04 мм |
||||||
|
Входное сопротивление;
|
50 Ом
|
||||||
|
КСВН (0.01…17.7 ГГц, с внешним аттенюатором 10 дБ на входе)
|
≤ 2
|
||||||
|
Максимальный уровень сигнала
|
С внешними аттенюаторами 10 дБ на входе
|
0.1 мВт
|
|||||
|
С внешними аттенюаторами 30 дБ на входе
|
100 мВт
|
||||||
|
Предельная средняя мощность на входе (без аттенюатора)
|
5 мВт
|
||||||
|
Внешние
смесители (из ЗИПа прибора) |
Параметры прибора при работе
с внешними смесителями |
17.44…25.95 ГГц
|
Вход
|
волноводный,
сечением 11×5.5 мм |
|||
|
КСВН
|
≤ 4
|
||||||
|
25.95…39.6 ГГц
|
Вход
|
волноводный,
сечением 7.2×3.4 мм |
|||||
|
КСВН
|
≤ 4
|
||||||
|
Предельная средняя мощность, не выводящая смеситель из строя
|
1 мВт
|
||||||
|
Выходы
|
Калибратор
|
0.1 … 22 ГГц
|
|||||
|
Развертка
|
Режимы
|
непрерывный,
одиночный |
|||||
|
Запуск
|
непрерывный, от сети,
внешний |
||||||
|
Время
|
10 мс … 2000 с
|
||||||
|
Общие
данные |
Сигнал внешнего запуска
|
Полярность |
положительный
перепад |
||||
| Уровень | ТТЛ | ||||||
| Длительность |
не менее 2 мкс
|
||||||
|
Диапазон рабочих температур
|
+5 … +40 °С
|
||||||
|
Относительная влажность воздуха при 30 °С
|
95%
|
||||||
|
Время самопрогрева
|
1 ч
|
||||||
|
Время непрерывной работы
|
16 ч
|
||||||
|
Питание от сети переменного тока
|
220 В±10% / 50±2.5 Гц
|
||||||
|
220 В±5% / 400±20 Гц
|
|||||||
|
Потребляемая мощность
|
не более 450 В·А
|
||||||
|
Габариты
|
блока СВЧ
|
493 × 215 × 586 мм
|
|||||
|
блока ПЧ
|
493 × 175 × 586 мм
|
||||||
|
Масса
|
53 кг
|
||||||
