Макетная плата Olimex AVR-P28B

AVR-P28B - макетная плата имеет встроенный ICSP 10 пин порт, совместимый с отладочными наборами STK50x и схему стабилизатора напряжения.

AVR AVR® AVR MCU 8-Bit Embedded Evaluation Board
AiPCBA
Весь мир
AVR-P28-8MHZ
Olimex
686 ₽
ChipWorker
Весь мир
AVR-P28-8MHZ
Olimex
686 ₽
T-electron
Россия и страны СНГ
AVR-P28
Olimex
по запросу
Flash-Turtle
Весь мир
Olimex LTD AVR-P28-8MHZ
Olimex
по запросу
Сравнительное тестирование аккумуляторов EVE Energy и Samsung типоразмера 18650

Подробное описание

Особенности макетной платы:

  • ICSP 5×2 пин коннектор для внутрисхемного программирования;
  • стабилизатор напряжения +5 В на базе 78L05;
  • кварц на 8 МГц;
  • супервизор ZM33064;
  • светодиод состояния (подключаемый джампером к порту PC5);
  • колодка для микроконтроллера - DIL28;
  • коннектор RS232 DB9-F;
  • схема интерфейса RS232 на MAX232;
  • разъем для внешнего источника питания;
  • 4 крепежных отверстия 3.3мм;
  • размеры платы 100 × 80 мм;
  • шаг макетного поля 2.54 мм;
  • шина "Общий";
  • шина "+Uпит.".

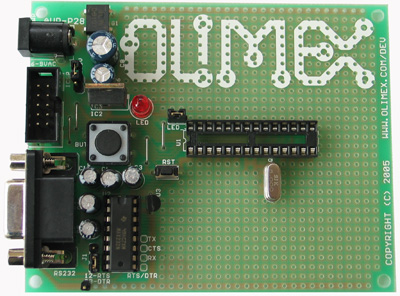

Макетная плата Olimex AVR-P28B

Основные параметры

Параметр

Значение

Интерфейс подключения

 ICSP10 / RS232

Ядро базового компонента

AVR

Разрядность, бит

8

Вспомогательный компонент

MAX232
ZM33064

Целевое напряжение, В

5.0 / 3.3

Напряжение питания, В

9.0 – 12.0

Источник питания

внешний

Комплектация: макетная плата AVR-P28B-8MHz.

Принципиальная схема макетной платы

Принципиальная схема макетной платы AVR-P28
Кликните для увеличения

Варианты написания:

AVRP28, AVR P28

На английском языке: Prototype board Olimex AVR-P28
