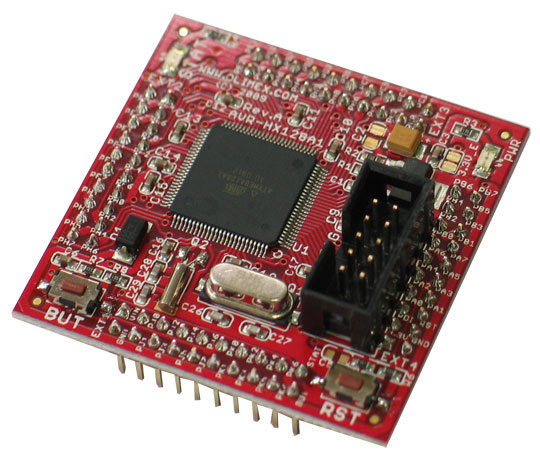

Макетная плата Olimex AVR-HX128A1
AVR-HX128A1 – макетная плата предназначена для разработки и прототипирования устройств на базе микроконтроллера ATxMega128A1-AU.
Купить AVR-HX128A1 на РадиоЛоцман.Цены — от 748 до 3 105 ₽ 6 предложений от 6 поставщиков Макетные платы и комплекты - AVR HDR BRD FOR ATMEGA128A1 | |||
| AVR-HX128A1 Olimex | 748 ₽ | ||
| AVR-HX128A1 Olimex | 1 712 ₽ | ||
| AVR-HX128A1 Olimex | 3 022 ₽ | ||
| AVR-HX128A1 | по запросу | ||
Подробное описание
Все выводы микроконтроллера доступны на установленных разъемах (шаг выводов 0.254 мм). На плате установлен регулятор напряжения 3.3 В, кварцевые резонаторы, а также разъемы для внутрисхемного программирования (ICSP) и отладки (JTAG).
Отличительные особенности:
- установлен микроконтроллер ATxMega128A1-AU:
- высокоэффективный, маломощный микроконтроллер, рабочая частота до 32 МГц;
- 128 КБайт Flash-память, 8 КБайт SRAM, 8 КБайт загрузочный сектор;
- четырехканальный контроллер DMA;
- восьмиканальная система обработки событий;
- восемь 16-битных таймеров;
- 16-битный счетчик реального времени;
- интерфейсы: 8×USART, 4×I2C, 4×SPI;
- два 8-канальных 12-битных АЦП, два 2-канальных 12-битных ЦАП;
- четыре аналоговых компаратора;
- внешние прерывания на всех линиях ввода вывода;
- интерфейс программирования и отладки JTAG, PDI;
- несколько режимов пониженного энергопотребления
- рабочее напряжение 1.8 В – 3.6 В;
- коннектор JTAG для внутрисхемной отладки;
- установлен кварцевый резонатор 8 МГц и 32768 Гц;
- кнопка и схема сброса, пользовательская кнопка, пользовательский светодиод;
- установлен регулятор напряжения 3.3 В;
- все выводы микроконтроллера доступны на установленных разъемах;
- размеры: 48 мм × 48 мм.
Основные параметры:
|
Параметр |
Значение |
|
Интерфейс подключения |
JTAG / ICSP |
|
Ядро базового компонента |
AVR |
|
Разрядность, бит |
8/16 |
|
Вспомогательный компонент |
LM1117 |
|
Целевое напряжение, В |
3.3 |
|
Напряжение питания, В |
5.0 – 9.0 |
|
Источник питания |
внешний |
Комплектация: макетная плата AVR-HX128A1
Принципиальная схема макетной платы
