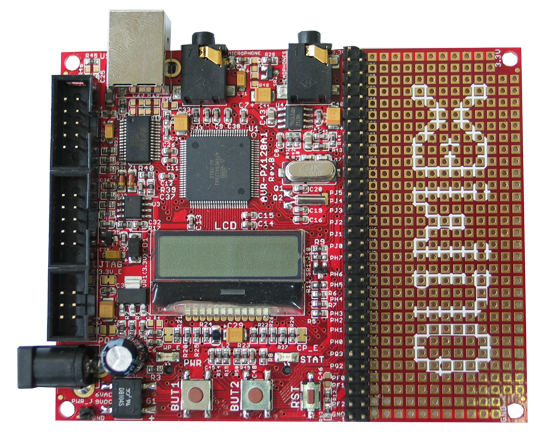

Отладочная плата Olimex AVR-PX128A1
AVR-PX128A1– отладочная плата предназначена для разработки и отладки устройств на базе микроконтроллера ATxMega128A1.
Подробное описание
С ее помощью пользователь может исследовать всю периферию микроконтроллеров семейства XMega. На плате имеется все необходимое для разработки различных приложений: схема регулятора напряжения, схема сброса и таткирования, USB порт, JTAG и PDI порт для программирования и отладки, светодиоды состояния, ЖК дисплей, пользовательские кнопки. Линии ввода/вывода микроконтроллера доступны на дополнительном разъеме.
Пользователь может использовать возможности платы для простой разработки, например, USB запоминающего устройства, USB аудио интерфейса (устройства), USB-RS232 моста.
Отличительные особенности:
- установлен микроконтроллер ATxMega128A1:
- высокоэффективный, маломощный микроконтроллер, рабочая частота до 32 МГц;
- 128 КБайт Flash-память, 8 КБайт SRAM, 8 КБайт загрузочный сектор, 2 КБайт EEPROM;
- четырехканальный контроллер DMA;
- ускоритель AES и DES алгоритмов;
- восьмиканальная система обработки событий;
- восемь 16-битных таймеров;
- 16-битный счетчик реального времени;
- интерфейсы: 8×USART, 4×I2C, 4×SPI;
- два 8-канальных 12-битных АЦП, два 2-канальных 12-битных ЦАП;
- четыре аналоговых компаратора;
- внешние прерывания на всех линиях ввода вывода;
- интерфейс программирования и отладки JTAG, PDI;
- несколько режимов пониженного энергопотребления;
- рабочее напряжение 1.8 В – 3.6 В;
- коннекторы JTAG и PDI для внутрисхемной отладки и программирования;
- интерфейс и порт USB;
- установлен кварцевый резонатор 8 МГц и 32768 Гц;
- кнопка и схема сброса, пользовательские кнопки, светодиоды состояния, пользовательский светодиод;
- LCD дисплей 8×1;
- установлен регулятор напряжения 3.3 В;
- возможность питания от внешнего источника или от USB порта;
- установлен слот для карт памяти SD/MMC;
- аудиоинтерфейс;
- дополнительный разъем с линиями ввода/вывода микроконтроллера;
- размеры: 48 мм × 48 мм.
Основные параметры:
Параметр |
Значение |
Интерфейс подключения |
JTAG / ICSP / USB |
Ядро базового компонента |
AVR |
Разрядность, бит |
8/16 |
Вспомогательный компонент |
FT232RL |
Целевое напряжение, В |
3.3 |
Напряжение питания, В |
6.0 AC / 9.0 DC / 5.0 DC |
Источник питания |
внешний / USB |
Комплектация: макетная плата AVR-PX128A1
Принципиальная схема отладочной платы
