Отладочная плата Keil MCB2460
MCB2460 – отладочная плата на базе мощного микроконтроллера LPC2468 с богатым набором периферии и коммуникационных интерфейсов, включая CAN, USB и Ethernet.
6 предложений от 6 поставщиков Версия для разработки, Evaluation Board for NXP LPC2460 Series Microcontrollers | |||
MCB2460 | по запросу | ||
MCB2460 | по запросу | ||
MCB2460 | по запросу | ||
MCB2460 | по запросу |
Подробное описание
Микроконтроллер установлен на OEM плату которая подключается к основной отладочной плате. На OEM плате также установлена дополнительная память SDRAM, NOR Flash, NAND Flash, data EEPROM и Ethernet контроллер.
Плата поставляется с цветным TFT LCD дисплеем со встроенным сенсорным экраном. Дисплей выполнен в виде отдельного модуля с разъемом 2×20 pin.
Питание платы возможно от внешнего источника напряжения (9 - 15 В), от USB интерфейса. Максимальный потребляемый ток - 200 мА. Интерфейс и 20-выводный разъем JTAG позволяет проводить отладку программного обеспечения микроконтроллера, а также программировать встроенную и внешнюю Flash-память.
Диск поставляемый с отладочной платой содержит всю необходимую техническую информацию, программное обеспечение и примеры программ.

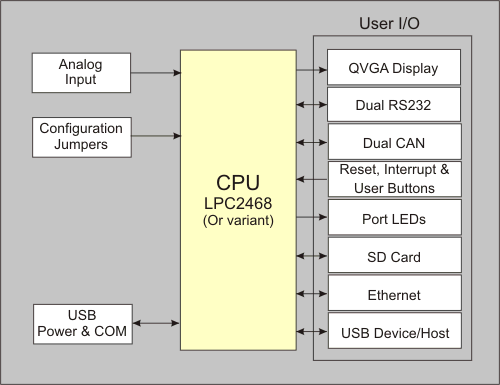

Структурная схема отладочной платы
Отличительные особенности отладочной платы:
- установлен микроконтроллер LPC2468:
- ядро ARM7TDMI-S
- рабочая частота до 72 МГц;
- 512 КБайт Flash-память, 98 КБайт SRAM;
- контроллер векторных прерываний;
- четыре 32-битных таймера общего назначения, 8 входов захвата, 10 выходов сравнения;
- часы реального времени;
- сторожевой таймер;
- 10-битный 8-канальный АЦП;
- 10-битный ЦАП;
- два блока ШИМ/таймер с поддержкой трехфазного режима работы;
- Ethernet MAC с интерфейсом MIIRMII;
- полноскоростной интерфейс USB 2.0 (OTGDeviceHost);
- четыре модуля UARTс буферами FIFO и поддержкой режимов IrDA, modem;
- двухканальный CAN контроллер;
- SPI контроллер, два контроллера SSP;
- три контроллера I2C;
- интерфейс I2S для ввода/вывода цифрового звука;
- интерфейс JTAG;
- интерфейс карт памяти SD/MMC;
- до 160 линий ввода/вывода;
- установленная внешняя память:
- 32 МБайт SDRAM;
- 4 МБайт NOR Flash;
- 128 МБайт NAND Flash;
- 256 кбит EEPROM данных;
- установленный кварцевый резонатор 12 МГц, 32768 Гц;
- источник резервного электропитания для часов реального времени (конденсатор 0.3 Ф)
- слот для карт памяти SD/MMC;
- 10/100 Ethernet контроллер и порт;
- TFT дисплей с разрешением 320×240;
- порты USB OTG, USB Host, USB Device
- порт и драйвер интерфейса RS232;
- порт и драйвер интерфейса CAN;
- аудиоинтерфейс (усилитель со схемой контроля громкости);
- регулируемый источник напряжения для тестирования АЦП;
- интерфейс JTAG для отладки и программирования микроконтроллера;
- поле для макетирования;
- питание возможно от внешнего источника, либо от USB
- размеры: 240 мм × 150 мм.
Основные параметры:
Параметр |
Значение |
Интерфейс подключения |
USB / ARM-JTAG / RS232 |
Ядро базового компонента |
ARM7TDMI-S |
Разрядность, бит |
16/32 |
Базовый компонент |
LPC2468 |
Вспомогательный компонент |
K4S561632H |
Целевое напряжение, В |
3.3 / 5.0 |
Напряжение питания, В |
9.0 - 15.0 / 5.0 |
Источник питания |
внешний / USB |
Комплектация:
- отладочная плата MCB2460;
- OEM плата LPC2468;
- модуль TFT дисплея с сенсорным экраном;
- диск с ПО, технической информацией, примерами.
Принципиальная схема отладочной платы MCB2460
