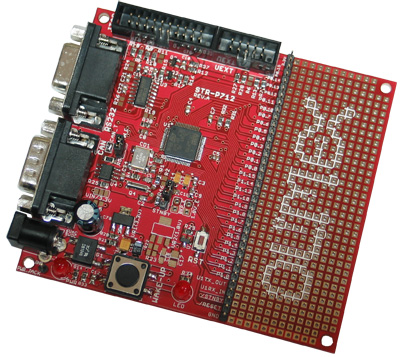

Отладочная плата Olimex STR-P712
STR-P712 - отладочная плата фирмы Olimex для микроконтроллера STR712FR2T6 ARM7TDMI-S.
Макетные платы и комплекты - ARM DEV BRD FOR STR712FR2T6 | |||
| STR-P712 Olimex | по запросу | ||
| STR-P712 Olimex | по запросу | ||
| STR-P712 | по запросу | ||
| STR-P712 Olimex | по запросу | ||
Подробное описание
Плата позволяет разработчику отлаживать пользовательскую программу через встроенный JTAG порт и загружать через порт RS-232. На плате установлены все необходимые для быстрого старта компоненты.
Особенности отладочной платы:
- установленный микроконтроллер STR712FR2T6: ARM7TDMI-S 16/32бит, 256 КБайт Flash-памяти программ, 64 КБайт ОЗУ, USB 2.0, часы реального времени, 12-битный АЦП, четыре порта UART, два I2C, два SPI, CAN, пять 32-битных таймера, два канала захватахранения, ШИМ (два выхода), «WatchDogTimer», 5В совместимые входывыходы;
- установленный 4 МГц кварцевый резонатор;
- JTAG-коннектор 2×10пин, ARM-JTAG (Wiggler) совместимый;
- порты CAN и RS-232;
- светодиод состояния;
- кнопка «СБРОС»;
- пользовательские кнопка и светодиод;
- часовой резонатор;
- разъем для периферийных модулей Olimex: MP3, RF2.4Ghz, RFID;
- разъем для внешнего источника питания;
- установленный регулятор на 3.3В с выходным током до 800мА;
- коннекторы, напрямую подключенные к выводам микроконтроллера;
- четыре крепежных отверстия;
- макетная область;
- размеры: 100 × 90мм.
Основные параметры
|
Параметр |
Значение |
|
Интерфейс подключения |
ARM-JTAG / RS232 |
|
Ядро базового компонента |
ARM7-TDMI |
|
Разрядность, бит |
16/32 |
|
Базовый компонент |
STR712FR2T6 |
|
Вспомогательный компонент |
ST3232 |
|
Целевое напряжение, В |
1.8 / 3.3 |
|
Напряжение питания, В |
6.0 AC / 9.0 DC |
|
Источник питания |
внешний |

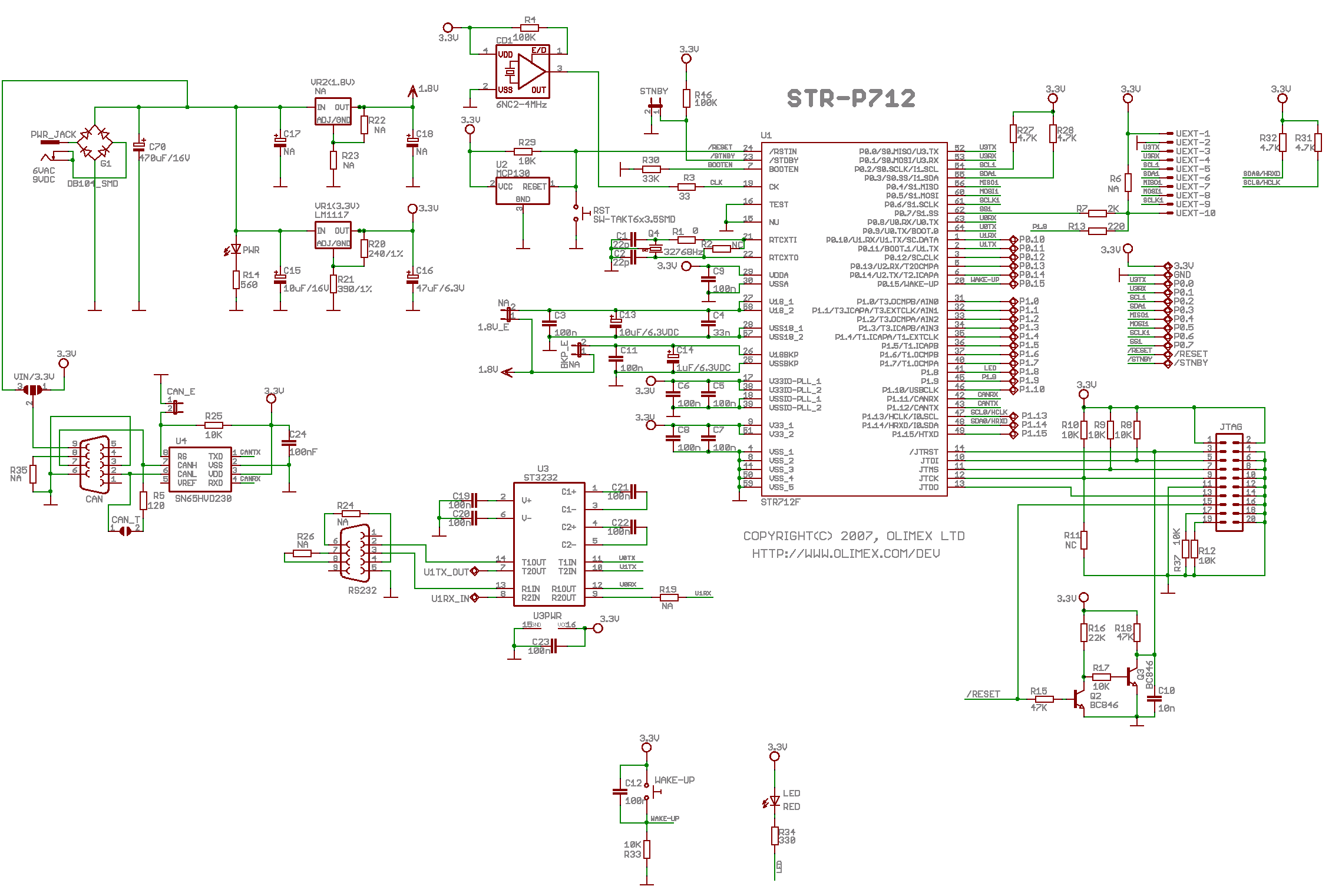

Принципиальная схема отладочной платы
Кликните для увеличения
