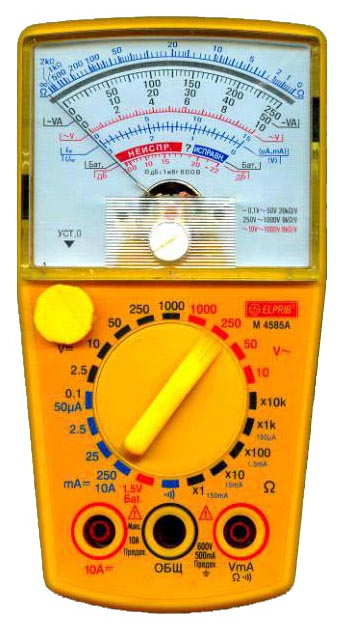

Мультиметр ELPRIB М4585А

Мультиметр является комбинированным стрелочным прибором и предназначен для измерения напряжения в сетях постоянного тока и переменного тока, частотой 50 (60) Гц, силы постоянного тока, сопротивления постоянному току, контроля батареек и контактов (звуковой пробник).

Подробное описание

Мультиметр ELPRIB М4585А

Технические характеристики М4585А

Измеряемые параметры		Пределы измерений	Класс точности
Напряжение переменного тока		10 / 50 / 250 / 1000 В	±5.0
Напряжение постоянного тока		2.5 / 10 / 50 / 250 / 1000 В	±4.0
Сила постоянного тока		5 / 50 / 500 мА / 10 А	±4.0
Сопротивление		10 / 100 кОм / 10 МОм	±4.0

Звуковой пробник		+

Условия эксплуатации	Температура	–10°C … + 45°C
	Относительная влажность	До 80% при 25°C
Питание		3.0 В (ААК6)
Габаритные размеры		142 × 97 × 392 мм
Масса		0.25 кг
