Оценочная плата IAR KSK-AT91SAM3U-JL

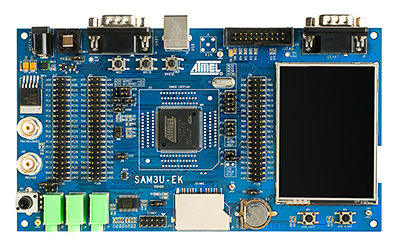

KSK-AT91SAM3U-JL – оценочная плата на базе 32-битного микроконтроллера AT91SAM3U, выполненного по архитектуре Cortex-M3.
Макетные платы и комплекты - ARM KICKSTART KIT ATMEL AT91SAM3 + JLINK | |||
KSK-AT91SAM3U-JL | по запросу | ||
KSK-AT91SAM3U-JL IAR | по запросу |
Подробное описание
Плата имеет богатую периферию, включая цветной TFT дисплей 2.8’’ с сенсорной панелью. Совместно с платой поставляется USB-JTAG адаптер J-Link Lite (в отличии от J-Link ограничена скорость JTAG интерфейса 4.5 Мгц).
Отличительные особенности:
- установлен микроконтроллер SAM3U4E в корпусе QFP:
- ядро Cortex-M3, рабочая частота до 96 МГц;
- до 256 КБайт Flash-память программ, до 52 КБайт SRAM;
- 5-слойная матрица шин;
- интерфейс внешней шины;
- 23 канальный контроллер DMA;
- 12-битный АЦП, поддержка частоты дискретизации до 1 МГц;
- коммуникационный интерфейсы:
- пятиканальный контроллер SPI;
- двухканальный контроллер I2C
- интерфейс I2S;
- 128-битный уникальный ID;
- установлена дополнительная внешняя память:
- 16-битная PSRAM объемом 1 МБайт;
- 2 ГБайта NAND-Flash;
- установлен 2.8'' цветной TFT дисплей с сенсорным экраном;
- порт и драйвер RS232l;
- аудиоинтерфейс (вход, выход);
- интерфейс и слот карт памяти SD/MMC;
- установлен 3-осевой акселерометр, температурный сенсор;
- пользовательские кнопки, светодиоды, потенциометр;
- порт USB;
- интерфейс JTAG для программирования и отладки;
- коннектор для подключения модулей ZigBee;
- три специализированных коннекторов 32-битных портов ввода/вывода.
Основные параметры
Параметр |
Значение |
Интерфейс подключения |
USB / ARM-JTAG / J-LINK |
Ядро базового компонента |
Cortex-M3 |
Разрядность, бит |
32 |
Базовый компонент |
SAM3U4E |
Вспомогательный компонент |
MT45V512KW16 |
Целевое напряжение, В |
3.3 / 5.0 |
Напряжение питания, В |
5.0 |
Источник питания |
внешний / USB |
Комплектация:
- отладочная плата KSK-AT91SAM3U-JL.
- Адаптер USB-JTAG J-Link Lite
- Диск с ПО, руководством, документацией.
Принципиальная схема отладочной платы
