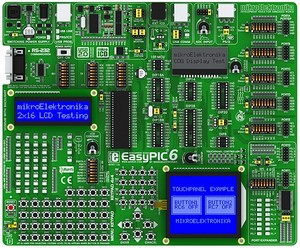

Отладочная плата mikroElektronika ME-EASYPIC6

Подробное описание

Плата универсальна и позволяет устанавливать микроконтроллеры в корпусах DIP8, DIP14, DIP18, DIP20, DIP28 и DIP40.

Наличие встроенного USB-отладчика превращает плату в многофункциональную отладочную систему. Оптимально для организации учебных классов и лабораторий по изучению работы микроконтроллеров Microchip. На плате установлен 128х64 графический дисплей (LCD), дисплей LCD 2х16, дисплей COG (Chip-on-Glass), кнопочная клавиатура 4х4 и расширитель портов.

Отличительные особенности:

• места под установку микроконтроллеров в корпусах DIP8, DIP14, DIP18, DIP20, DIP28 и DIP40;
• интегрированный USB-отладчик (PICFlash2);
• место под установку ЖКИ 2×16 с регулятором контрастности;
• место под установку графического ЖКИ с регулятором контрастности;
• установленный на плате дисплей COG;
• разъем для сенсорного экрана ME-TOUCH SCREEN;
• интерфейсы: RS-232 с возможностью отключения, USB 2.0 и PS/2;
• 4-символьный 7-сегментный светодиодный индикатор;
• место под установку температурного датчика DS1820;
• цепь сброса;
• стабилизатор напряжения для питания МК;
• цепь ввода аналоговых сигналов;
• светодиоды и кнопки, подключенные ко всем выводам микроконтроллера, с возможностью подтяжки к GND и Uпит. или отключения;
• 5 штырьковых разъемов (PORT A - PORT E) по 10 выводов, для подключения периферийных плат пользователя (EXTRA BOARDS);
• возможность запитки от USB-порта;
• установленный стабилизатор напряжения и разъем для подключения внешнего источника питания;
• размеры отладочной платы 26.5×22 см;
• питание платы:
  • источник питания 9 В...32 В (40мА),
  • от порта USB.

Основные параметры

Комплектация:

1. отладочная плата ME-EASYPIC6
2. кабель USB
3. диск с ПО и документацией.

Принципиальная схема отладочной платы
