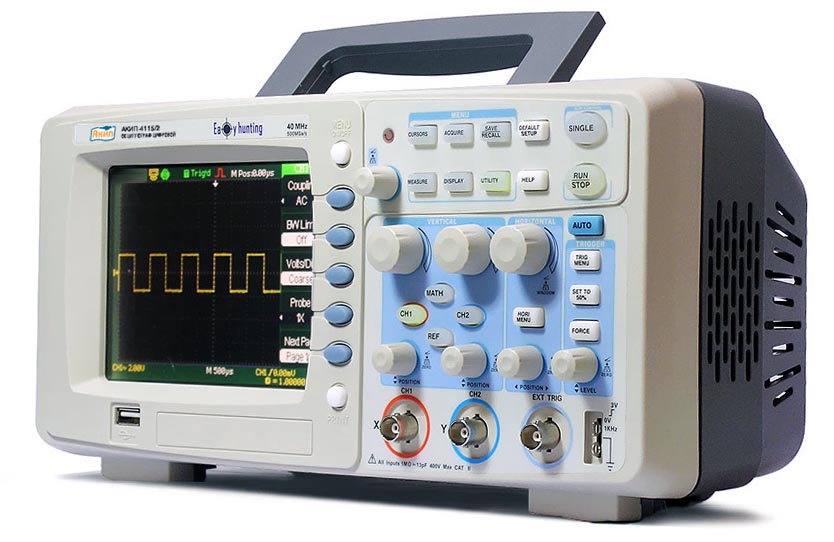

Осциллограф цифровой запоминающий АКИП-4115/2

Характеристики

Параметры

4115/1

4115/2

4115/3

4115/4

4115/5

4115/6

Канал
вертикального
отклонения

Число каналов

2

2

2

2

2

2

Полоса пропускания
(–3 дБ)

0…25 МГц

0…40 МГц

0…60 МГц

0…100 МГц

0…150 МГц

0…200 МГц

Коэффициент
отклонения (Коткл.)

2 мВ/дел.

… 10 В/дел

Погрешность
установки Коткл.

±3%

Время нарастания
(не более)

14 нс

8.8 нс

5.8 нс

3.5 нс

2.3 нс

1.8 нс

Входной импеданс

1 МОм / 17 пФ

Максимальное
входное напряжение

400 В пик-пик (×10); кат I

Связь по входу

Открытый, закрытый, земля

Коэффициент деления

1×, 10×, 100×, 1000×

Канал
горизонтального
отклонения

Коэффициент
развертки (Кразв.)

25 нс…
50 с/дел

10 нс…
50 с/дел

5 нс…
50с/дел

2.5 нс…
50 с/дел

Погрешность
установки Кразв.

0.01%

Режимы работы

Основной, окно, ZOOM окна, самописец, X-Y

Синхронизация

Источники синхросигнала

Каналы 1, 2, внешний

Режимы
запуска развертки

Автоколебательный, ждущий

Виды синхронизации

Фронт/срез, длительность, ТВ, время нарастания/спада, попеременно (ALT)

Аналого-
цифровое
преобразование

Разрешение по вертикали

8 бит

Максимальная
частота дискретизации

500 МГц

500 МГц на канал
(1 ГГц при объединении)

1 ГГц
на канал

Эквивалентная
частота дискретизации

До 50 ГГц на канал (ручной выбор)

Интерполяция

Линейная, Sin X/X

Объем
памяти
на канал

быстрая
память

4К

20 К (40 К при объединении каналов)

5 К

длинная
память

—

1 Мб (2 Мб при объединении каналов)

Режимы сбора данных

Стандартная выборка, усреднение (4 /…/ 256), пиковый детектор 10 нс,
накопление (1 с, 2 с, 5 с, бесконечн., выкл.), самописец (от 100 мс/дел)

Курсорные
измерения

Режим ручной,
автоизмерения,
трек (слежение)

ΔU; ΔT; 1/ΔT

Автоматические
измерения

По вертикали

Пик-пик, амплитуда, макс., мин., «высокий» уровень, «низкий» уровень,
среднее, среднеквадратич., выбросы на вершине и в паузе

По горизонтали

Частота; период; время нарастания и спада; +/- ширина импульса,
+/- скважность, фаза

Измерение задержки

8 видов (фаза и время): FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF

Дополнительные
возможности

Интерфейс

На передней панели: USB для сохранения данных,
на задней панели: USB для дистанционного управления

Математика

Сложение, вычитание, умножение, деление, БПФ (на участке 1 Кб),
цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный)

Документирование
результатов

Возможность сохранения 20 осциллограмм, 20 профилей настроек,
2 шаблонов допуск, контроля. Регистрация в памяти до 2500 кадров
с регулируемой скоростью записи и воспроизведения.

Общие данные

ЖК-дисплей

Тип

TFT цветной, 480×234 точки (8×18 дел.)

Диагональ

14.5 см

17.8 см

Напряжение питания

100…240 В (± 10 %), 50 Гц

Габаритные размеры, мм

305×154×133

148×110×399

Масса

2.4 кг

Комплект поставки

Шнур питания (1), делитель 1:1/1:10 (2), руководство по эксплуатации (1),
ПО EasyScope3.0/АКИП (1CD)
