Оценочный набор Atmel AT73C246-EK1

Подробное описание

AT73C246 – это идеальный модуль управления электропитанием и стерео аудио интерфейс для мультимедиа систем. В едином чипе интегрированы: высококачественные аудио кодеки, несколько источников питания (LDO, DC/DC), которые очень точно адаптированы к требованиям систем на микроконтроллерах, несколько АЦП и ЦАП, коммуникационные интерфейсы. Предназначен для совместного использования с 32-битными ARM9 микроконтроллерами AT91SAM9 (и с эквивалентными микроконтроллерами). В частности AT73C246 разработан для прямого подключения к микроконтроллерам семейств AT91SAM9 и AT91CAP9 и используемой ими памяти DDR2.

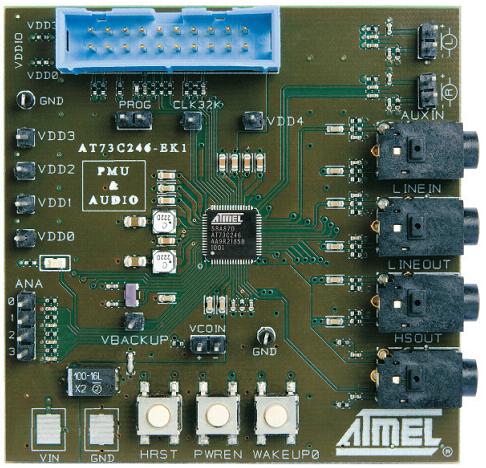

В состав набора входит плата с установленным AT73C246 и дополнительными компонентами обвязки, а также все необходимые разъемы аудио интерфейса, коннекторы к которым подключены выходы внутренних источников питания. На плате установлен специальный коннектор для подключения адаптера USB-Serial (протокол TWI, I2S ведущий/ведомый), который поставляется вместе с набором. Адаптер необходим для полного управления и контроля аналоговым интерфейсом и интегрированными источниками питания AT73C246 при помощи персонального компьютера и специального программного обеспечения.

Отличительные особенности:

• небольшие размеры платы 70*70 мм;
• аналоговые/аудио ресурсы платы:
  • стерео ЦАП с частотой дискретизации 8 – 96 кГц и динамическим диапазоном 100 дБ;
  • четыре АЦП с частотой дискретизации 8 – 96 кГц и динамическим диапазоном 96 дБ;
  • разъем (3.5 мм) стерео выхода на наушники 16/32 Ом 20 мВт;
  • разъем (3.5 мм) линейного стерео входа;
  • разъем (3.5 мм) входа aux;
  • разъем (3.5 мм) линейного стерео выхода;
  • входы для подключения стерео микрофона;
• источники питания:
  • канал 0 (DC/DC преобразователь): 0.8 В – 3.6 В, выходной ток до 600 мА;
  • канал 1 (DC/DC преобразователь): 0.8 В – 3.6 В, выходной ток до 600 мА;
  • канал 2 (LDO регулятор напряжения): 0.8 В – 1.9 В, выходной ток до 300 мА;
  • канал 3 (LDO регулятор напряжения): 2.7 В – 1.9 В, выходной ток до 200 мА;
  • канал 4 (LDO регулятор напряжения): 2.7 В – 1.9 В, выходной ток до 200 мА;
  • канал 5 (LDO регулятор напряжения): 2.5 В, выходной ток до 10 мА (зарядка резервного источника питания и питание часов реального времени;
• последовательный интерфейс TWI для управления источниками питания и аудио сигналами;
• последовательный интерфейс I2S для передачи цифрового аудио потока;
• преобразователь интерфеса USB-TWI/I2S
• кнопки: аппаратный сброс, питание, выход из спящего режима;
• питание платы осуществляется от однополярного источника питания 2.5 В – 5.5 В.

Основные параметры

Комплектация:

1. Оценочная плата AT73C246-EK1.
2. Преобразователь интерфейсов USB-TWI/I2S.
3. Кабель USB.
4. 20-выводный кабель для подключения к оценочной плате.
5. Диск с ПО, описанием, документацией, руководством пользователя.

Принципиальная схема оценочной платы
