Отладочный набор Texas Instruments CC2533DK-RF4CE-BA
CC2533DK-RF4CE-BA – отладочный набор включающий в себя все необходимые аппаратные и программные средства и инструменты для разработки ZigBee RF4CE продуктов и скорейшего продвижения их на рынок.
![]() 10 предложений от 10 поставщиков Набор разработчика и версия для разработки, Zigbee Wireless Network, Evaluation Mod | |||
CC2533DK-RF4CE-BA Texas Instruments | 6 891 ₽ | ||
CC2533DK-RF4CE-BA Texas Instruments | 12 569 ₽ | ||
CC2533DKRF4CEBA | по запросу | ||
CC2533DK-RF4CE-BA Texas Instruments | по запросу |
Подробное описание

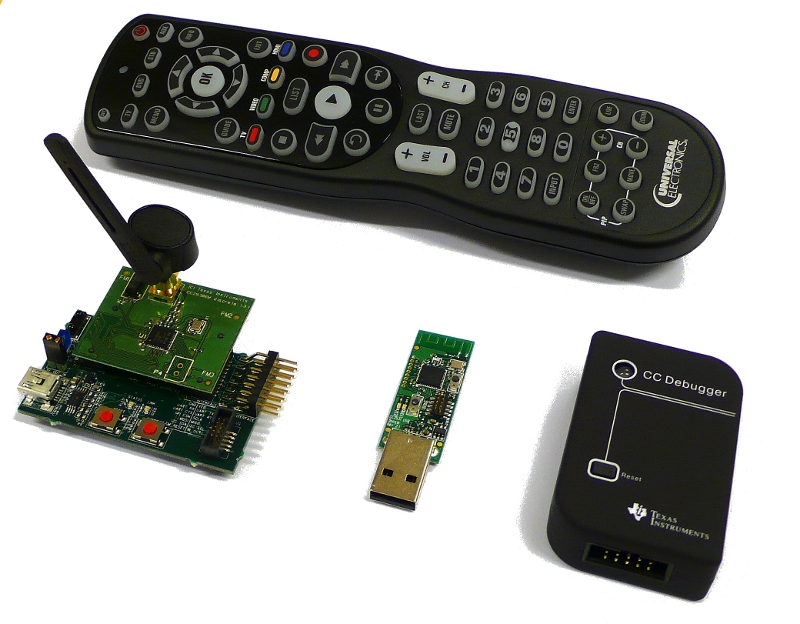

Набор включает в себя программируемый пульт дистанционного управления (радиочастотный), целевой модуль (плата приемника), который подключается к персональному компьютеру по USB интерфейсу, оценочный модуль на базе чипа СС2533 (CC2533EM), USB устройство мониторинга пакетов данных (USB dongle), отладочный USB интерфейс СС-Debugger для отладки/программирования пульта и целевого модуля, а также все необходимое отладочное оборудование и кабеля для разработки системы дистанционного управления и бытовой электроники.
Целевой модуль выполнен в виде отдельной платы с установленными коннекторами для коммуникационных интерфейсов и линий ввода/вывода. К целевому модулю подключается оценочный модуль на базе CC2533 посредством специальных разъемов.
СС Debugger – это USB интерфейс для программирования и отладки пульта ДУ и целевой платы. Для программирования он используется совместно с программным обеспечением SmartRF flash programmer, для отладки – используется совместно с IAR Embedded Workbench.
USB dongle (packet sniffer) – выполнен в виде миниатюрного USB модуля и может выполнять функции целевого модуля или использоваться в качестве устройства мониторинга пакетов данных.
Отличительные особенности:
- программируемый RF пуль ДУ RF4CE совместимый с интегрированной PCB антенной;
- целевой модуль:
- USB интерфейс (виртуальный COM порт);
- интерфейсы UART, SPI, I2C;
- установлена дополнительная Flash-память;
- одноканальный ИК драйвер и светодиод для функции ИК репитера, ИК фотоприемник;
- пользовательские кнопки, светодиоды состояния;
- разъем для подключения оценочного модуля CC2533EM;
- RF модуль СС2533EM:
- установлен чип СС2533:
- 8051-совместимое ядро;
- 64/96 КБайт Flash-память программ;
- 4/6 КБайт RAM;
- поддержка аппаратной отладки;
- интегрированный RF трансивер диапазона 2.4 ГГц;
- превосходная чувствительность ресивера;
- программируемый уровень выходной мощности;
- требуется малое количество внешних компонентов;
- требуется лишь один кварцевый резонатор для асинхронной сетевой работы;
- аппаратная поддержка сетевого протокола CSMA/CA (многостанционный доступ с контролем несущей и предотвращением конфликтов);
- точная цифровая схема измерения уровня сигнала RSSI/LQI;
- мониторинг напряжения батареи;
- генератор случайных чисел;
- сопроцессор AES;
- два модуля USART с поддержкой UART и SPI;
- интерфейс I2C;
- 23 линии ввода/вывода общего назначения;
- печатная антенна;
- разъем SMA для подключения внешней антенны;
- установлен чип СС2533:
- СС-Debugger для программирования и отладки ПО пульта ДУ и целевой платы:
- USB устройство для мониторинга пакетов данных на базе CC2531.
Основные параметры
Параметр |
Значение |
Интерфейс подключения |
USB / SPI / I2C |
Базовый компонент |
CC2533 |
Вспомогательный компонент |
SN74AVC4T245 |
Рабочий диапазон, МГц |
2394 – 2507 |
Скорость передачи данных, Кбит/с |
250 |
Целевое напряжение, В |
2.0 – 3.6 |
Напряжение питания, В |
3.0 - 5.0 |
Источник питания |
USB / батарея |
Комплектация:
- программируемый RF пульт ДУ.
- целевой модуль.
- оценочный модуль на базе CC2533.
- отладочный интерфейс СС-Debugger.
- USB dongle
- две батареи АА, два кабеля mini-USB, один кабель-удлинитель USB, 10-выводный кабель с коннектором (2.54 мм), 10-выводный кабель с коннектором (1.27 мм).
Принципиальная схема отладочного интерфейса СС Debugger
Принципиальная схема USB dongle
Варианты написания:
CC2533DKRF4CEBA, CC2533DK RF4CE BA
