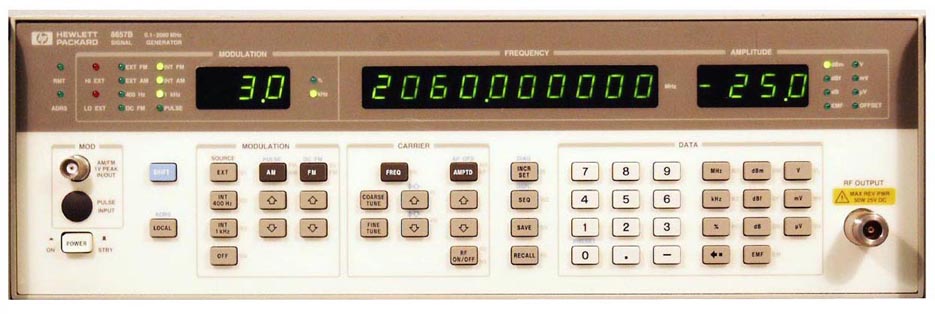

Генератор сигналов Agilent 8657B

Параметры

Значения

8657A

8657B

Частота

Диапазон

100 кГц … 1.04 ГГц

100 кГц … 2.6 ГГц

Разрешение

10 Гц

1 Гц

Точность и стабильность

Соответствуют точности и стабильности опорного генератора

Внутренний
опорный
генератор

Скорость
старения

В стандартной
комплектации

±2 ppm/год

С Опцией 001
(повышенная
стабильность)

1.5 × 10^–8 1/день
после 10 дней

1.0 × 10^–9 1/день
после 45 дней

Температурный
коэффициент
(0 … 55 °C)

В стандартной
комплектации

±10 ppm

С Опцией 001
(повышенная
стабильность)

7 × 10^–9

Коэффициент влияния напряжения сети

2 × 10^–9 (+5%, –10%)

Частота

В стандартной
комплектации

50 МГц

С Опцией 001
(повышенная
стабильность)

10 МГц

Выход

Диапазон

+13 дБм … –143.5 дБм
на 50 Ом,

+13 дБм … –143.5 дБм
на 50 Ом,

Разрешение

0.1 дБ

Абсолютная точность уровня

< ±1.5 дБ (> +7 дБм)
< ±1.0 дБ (+7 … –127 дБм)

< ±1.5 дБ (> +3.5 дБм)
< ±1.0 дБ (+3.5 … –127 дБм)

Постоянство уровня
в полосе 100 кГц … 2.06 ГГц

±0.5 дБ при выходном уровне 0 дБм

Защита от отраженного сигнала
(до максимальной частоты)

50 Вт (от источника 50 Ом)

Максимальное постоянное напряжение

50 В

25 В

КСВ (fc(400 кГц)

< 1.5 при уровнях < –3.5 дБм
< 2.0 при уровнях ≤ +13 дБм

—

Спектральная
чистота

Фазовый шум
SSB
(непрерывный
режим, при
смещении 20 кГц)

0.1 … 130 МГц

< –124 дБн/Гц

130 … 260 МГц

< –136 дБн/Гц

260 … 520 МГц

< –130 дБн/Гц

520 МГц … 1.04 ГГц

< –124 дБн/Гц

1.04 … 2.06 ГГц

< –118 дБн/Гц

Паразитная ЧМ
(непрерывный
режим, с.к.з.)

Диапазон частот

Последетекторная полоса (детектор с.к.з.)

8657A

8657B

300 Гц…3 кГц

50 Гц…15 кГц

300 Гц…3 кГц

50 Гц…15 кГц

0.1 … 130 МГц

< 4 Гц

< 6 Гц

< 4 Гц

< 6 Гц

130 … 260 МГц

< 1 Гц

< 1.5 Гц

< 1 Гц

< 1.5 Гц

260 … 520 МГц

< 2 Гц

< 3 Гц

< 2 Гц

< 3 Гц

520 МГц …1.04 ГГц

< 4 Гц

< 6 Гц

< 3 Гц

< 4 Гц

1.04 … 2.06 ГГц

< 6 Гц

< 8 Гц

< 6 Гц

< 8 Гц

Паразитная АМ
(последетекторная полоса 50 Гц … 15 кГц,
непрерывный режим)

< 0.04% AM

Частототная
модуляция

Максимальная
пиковая
девиация ЧМ

Центральная частота

8657A

8657B

Режим AC
(без
аттенюатора)

Режим DC

Режим AC
(без
аттенюатора)

Режим DC

0.1 … 130 МГц

4000× (Гц)
или режим DC
макс.

девиация

99 кГц

4000× (Гц)
или режим DC
макс. девиация

200 кГц

130 … 260 МГц

1000× (Гц)
или режим DC
макс. девиация

50 кГц

1000× (Гц)
или режим DC
макс. девиация

50 кГц

260 … 520 МГц

2000× (Гц)
или режим DC
макс. девиация

99 кГц

2000× (Гц)
или режим DC
макс. девиация

100 кГц

520 МГц …1.04 ГГц

4000× (Гц)
или режим DC
макс. девиация

99 кГц

4000× (Гц)
или режим DC
макс. девиация

200 кГц

1.04 … 2.06 ГГц

—

8000× (Гц)
или режим DC
макс. девиация

400 кГц

Разрешение

100 Гц для девиации < 10 кГц;
1 кГц для девиации ≥ 10 кГц

100 Гц (200 Гц для частоты
несущей > 1.04 ГГц)
для девиации < 20 кГц

200 Гц (400 Гц для частоты
несущей > 1.04 ГГц)
для девиации > 20 кГц

Уровень ЧМ

Внутренней
400 Гц и 1 кГц,

±2%

Внешней
(относительно 1 кГц)

DC/5 Гц … 100 кГц, полоса 3 дБ
DC/20 Гц … 50 кГц, полоса 1 дБ

Точность
центральной
частоты
в режиме DC

Несущая частота

0.1 … 130 МГц

±500 Гц

130 … 260 МГц

±125 Гц

260 … 520 МГц

±250 Гц

520 МГц … 1.04 ГГц

±500 Гц

1.04 … 2.06 ГГц

±1000 Гц

Паразитная АМ
(пиковая
девиация
< 20 кГц)

fc > 500 кГц

< 0.1% AM

fc > 1.03 ГГц

< 0.5% AM

Амплитудная
модуляция

Диапазон

0 … 99%,
уровень ≤ +7 дБм,
fc ≥ 400 кГц

0 … 100%,
уровень ≤ +7 дБм,
fc ≥ 400 кГц

0 … 30%,
уровень ≤ +10 дБм,
fc ≥ 400 кГц

0 … 30%,
уровень ≤ +10 дБм,
fc ≥ 400 кГц

Разрешение

1%

Частота
модуляции

Внутренняя

400 Гц и 1 кГц, ±2%

Внешняя

20 Гц … 40 кГц (в полосе по уровню 1 дБ)

Искажения
(уровень
< +7 дБм)

Глубина АМ

fc

0 … 30% AM

< 1.04 ГГц

1.5%

> 1.04 ГГц

4%

31 … 70% AM

< 1.04 ГГц

< 3.0%

> 1.04 ГГц

4%

71 … 90% AM

< 1.04 ГГц

< 4.0%

> 1.04 ГГц

7%

Паразитная фазовая модуляция
(при глубине АМ 30%)

< 0.3 рад пик.

Импульсная
модуляция

Отношение
мин./макс.
уровней несущей

fc ≥ 130 МГц

—

> 70 дБ

fc ≥ 1.03 ГГц

> 95 дБ

Время
нарастания/спада

fc ≥ 130 МГц

> 35 нс

fc ≥ 1.03 ГГц

> 50 нс

Дистанционное
программирование

Интерфейс

GPIB (IEEE-488)

Функции IEEE-488

SH0, AH1, T0, L2, SR0, RL1, PP0, DC1, DT0, C0, E1

Общие
параметры

Диапазон
температур

Рабочий

0 … 55 °C

Хранения

–40 … +71 °C

Память

100 ячеек неразрушаемой памяти для хранения настроек

Питание

Напряжение питания

100/120 В (+5%, –10%)
или 220/240 В (+5%, –10%),
48 … 440 Гц

100/120 В (±10%)
или 220/240 В (±10%),
48 … 440 Гц

Потребляемая мощность

160 В·А

200 В·А

Соответствие стандартам

IEC 1010

Вес

18.2 кг

20.5 кг

Габариты

133 × 425 × 574 мм
