Генератор сигналов произвольной формы Белвар Г6-45/1

Производитель	Белвар
Серия	Г6-45
Модель	Г6-45/1

Генераторы сигналов произвольной формы серии Г6-45 предназначены для генерирования электрических сигналов: синусоидальной формы в диапазоне частот 0.01 Гц до 100 МГц; прямоугольной формы в диапазоне частот от 0.01 Гц до 10 МГц со скважностью 50 %;треугольной и пилообразной формы в диапазоне частот от 0.01 Гц до 100 кГц.

Цены

Подробное описание

Генераторы имеют возможность формирования сигналов с различными видами модуляции, функциональных и телевизионных сигналов.

Область применения генераторов: исследование, настройка и испытание систем и приборов, используемых в радиоэлектронике, автоматике, акустике, вычислительной и измерительной технике, геофизике, биофизике, машиностроении и приборостроении.

В серии два прибора, отличающихся режимами управления:

Прибор		Г6-45	Г6-45/1
Управление режимами	Ручное	—	♦
Управление режимами	Дистанционное через интерфейс LPT	♦	♦
Внешний вид

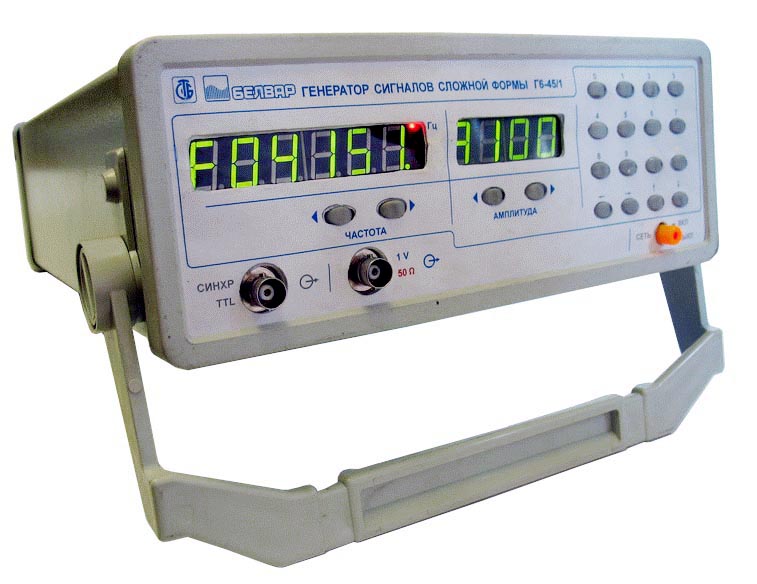

Генератор - приставка к ПК Белвар Г6-45/1

Технические характеристики генераторов серии Г6-45

Параметры		Значения
Диапазон частот генерируемых сигналов	Синусоидальной формы	0.01 Гц … 100 МГц
	Прямоугольной формы	0.01 Гц … 10 МГц
	Треугольной и пилообразной формы	0.01 Гц … 100 кГц
Пределы допускаемой основной относительной погрешности установки частоты		≤ ±5·10–3%
Относительная нестабильность частоты синусоидального сигнала на частотах более 20 Гц		≤ 5·10–4%,
Допускаемое значение изменения частоты синусоидального сигнала при уменьшении уровня выходного сигнала на 10 дБ		≤ ±1.5·10–4%
Максимальная амплитуда напряжения выходных сигналов	В диапазоне 0.01 Гц … 10 МГц	≥ 1 В
Максимальная амплитуда напряжения выходных сигналов	В диапазоне 10 МГц … 100 МГц	≥ 0.5 В
Пределы допускаемой основной относительной погрешности установки амплитуды напряжения выходного сигнала синусоидальной формы в диапазоне частот до 10 МГц		≤ ±0.5%
Относительная нестабильность амплитуды напряжения выходного сигнала синусоидальной формы	За любые 15 минут работы	≤ ±0.1%
	За любой 3-х часовой интервал времени	≤ ±0.1%
Неравномерность амплитуды напряжения выходного сигнала синусоидальной формы		≤ ±1.0%
Предельно допустимый коэффициент гармоник сигнала синусоидальной формы в диапазоне частот до 100 кГц		≤ 0.5%
Ослабление наибольшей по амплитуде гармоники сигнала синусоидальной формы относительно его первой гармоники		≥ 40 дБ
Предельно допустимый коэффициент нелинейности сигнала треугольной формы на уровне от 0.1 до 0.9		≤ 1%
Пределы допускаемой основной относительной погрешности коэффициента заполнения 0.5 сигнала прямоугольной формы в диапазоне до 100 кГц		≤ 1%
Параметры сигнала прямоугольной формы	Длительность фронта, среза	≤ 40 нс
	Выбросы за фронтом и за срезом	≤ 5%
	Неравномерность вершины	≤ 1%
Рабочие условия применения	Температура	+ 10 … + 35 °С
	Влажность	80% при 25 °С
	Напряжение питающей сети	220 ±22 В
	Частота питающей сети	50 ±1 Гц
Эксплуатационные характеристики	Потребляемая мощность	≤ 30 В·А
	Средняя наработка на отказ	≥ 8000 ч
	Габаритные размеры	≤ 270 × 110 × 360 мм
	Масса	≤ 5 кг

Основные параметры генератора

Параметр	Значение
Исполнение	приставка к ПК
Число каналов	1
Максимальная частота, МГц	100
Виды сигналов	меандр синус специальной формы произвольной формы ТВ сигналы
Модуляция	внутренняя
