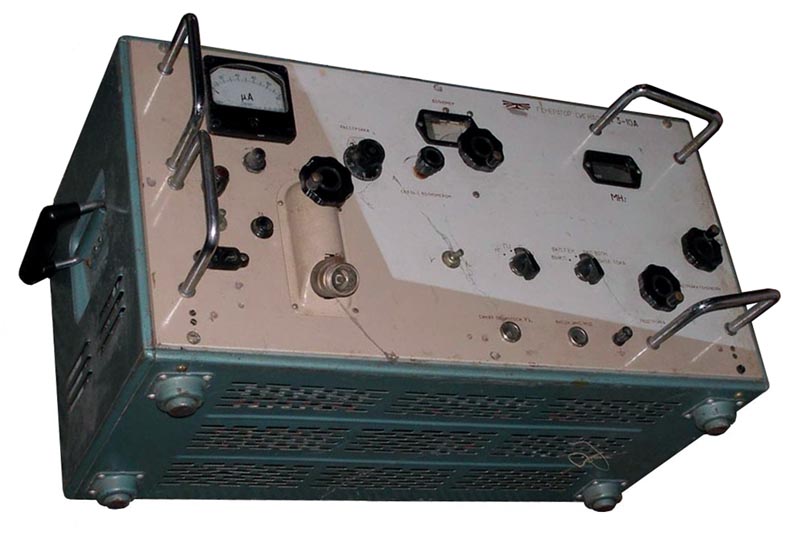

Генератор сигналов НЗиФ Г3-10А
Генератор сигналов типа Г3-10А предназначен для питания высокочастотной энергией измерительных линий, антенн и других радиотехнических устройств.
Подробное описание
Технические характеристики Г3-10А
Параметры |
Значения |
||
Диапазон частот |
2000 … 3000 МГц |
||
Основная погрешность установки частоты по шкале генератора |
не более ±1% |
||
Дополнительные |
За счет реакции нагрузки при изменении связи |
±0.12% |
|
За счет изменения напряжения питания на 10% |
±0.15% |
||
Пределы ручной расстройки частоты |
±2 МГц |
||
Кратковременная нестабильность по частоте в режиме НГ |
не более ±0.05% |
||
Погрешность определения частоты по внутреннему волномеру |
не более ±0.25% |
||
Выходная мощность на нагрузке 75 Ом |
0.001 … 0.6 Вт |
||
Индикатор уровня выхода |
Диодный пиковый вольтметр |
||
Виды работ |
Непрерывная генерация (НГ) |
||
Внешняя |
Частота следования импульсов |
100 … 10000 Гц |
|
Длительность высокочастотных |
2 … 20 мкс |
||
Амплитуда положительных импульсов |
70 … 150 В |
||
Амплитуда отрицательных импульсов |
100 … 150 В |
||
Внутренняя |
Форма модулирующего сигнала |
Меандр |
|
Частота модулирующего сигнала |
1000 Гц ±10% |
||
Амплитуда выходных двуполярных |
не менее 4 В |
||
Питание |
220 В / 50 Гц |
||
Потребляемая мощность |
450 В·А |
||
Условия |
Рабочая температура |
–10 … +35 °С |
|
Влажность |
до 80% при температуре 20 °С |
||
Габаритные размеры прибора с выступающими частями |
630× 380× 350 мм |
||
Вес |
40 кг |
