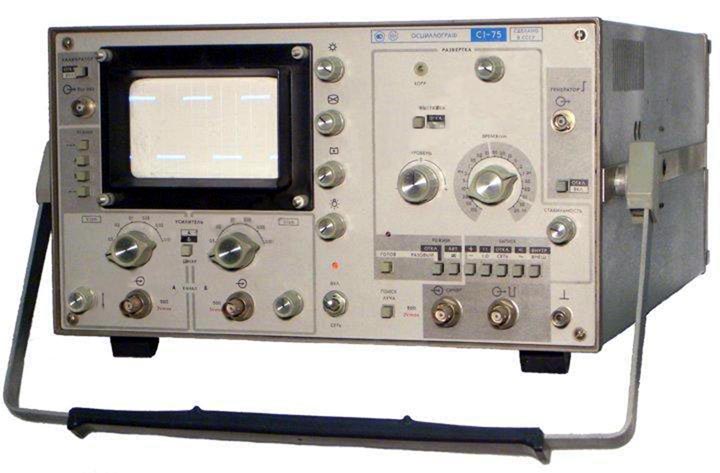

Осциллограф Электроаппарат С1-75

Параметры

Значения

ЭЛТ осциллографа

Рабочая часть экрана

по горизонтали

100 мм
(±50 мм от середины шкалы)

по вертикали

60 мм
(±30 мм от середины шкалы)

Несовпадение линии
луча с линиями шкалы
экрана ЭЛТ

с центральными осевыми
линиями шкалы

не более 0.2 мм

с крайними горизонтальными
линиями шкалы

не более 0.9 мм

с крайними вертикальными
линиями шкалы

не более 1 мм

Толщина линий луча

не более 0.8 мм

Скорость записи при
фотографировании
однократных сигналов

при использовании объектива
с относительным отверстием 1:1.5

не менее 1500 км/с

при использовании объектива
с относительным отверстием 1:2

не менее 850 км/с

Переходная
характеристика

Время нарастания

не более 1.5 нc

Выброс

не более 10%

Неравномерность вершины

не более 3%

Сопротивления
входов

непосредственного входа осциллографа

50 Ом

с выносным делителем 1:10

500 Ом || 1 пФ

с выносным делителем 1:50

2.5 кОм || ≤ 1 пФ

Коэффициент развязки
между каналами

в диапазоне частот до 100 МГц

не менее 1500

в диапазоне частот до 250 МГц

не менее 700

Вертикальная
развертка

Коэффициент отклонения

10 мВ/см … 1 В/см

Шаг

соответственно ряду чисел 1, 2, 5

Погрешность

без делителя

не более 5%

с выносными делителями
1:10 и 1:50

не более 6%

Погрешность калибровки

не более 3%

Погрешность измерения
амплитуды сигналов
прямоугольной формы

без делителя

не более 5%

с выносными делителями 1:10 и 1:50

не более 6%

Горизонтальная
развертка

Коэффициент
развертки

без растяжки

20 нс/см … 100 мс/см

с растяжкой ×10

до 2 нс/см

Шаг

соответственно ряду чисел 1, 2, 5

Погрешность
калибровки
развертки

без растяжки

3%

с растяжкой
на диапазоне 50 нс/см и более

4%

с растяжкой
на диапазоне 20 нс/см

5%

Режимы запуска разверток

автоколебательный, ждущий,
однократный

Внутренняя
синхронизация

при величине изображения
10 мм и более

синусоидальными сигналами
20 Гц … 50 МГц

при величине изображения
20 мм и более

синусоидальными сигналами
5.0 … 250 МГц

при величине изображения
10 мм и более

импульсными сигналами
длительностью не менее 5 нс

сигналами сети питания

Внешняя
синхронизация

при амплитуде 50 мВ…1 В

синусоидальными сигналами
20 … 50 МГц

при амплитуде 100 мВ…1 В

синусоидальными сигналами
50 … 250 МГц

при амплитуде 50 мВ…3 В

импульсными сигналами
длительностью не менее 5 нс

Сигнал калибратора
амплитуды и времени
на внешней нагрузке
50 Ом

Форма

меандр

Амплитуда

0.5 В ±1.5%

Период

10 мкс ±0.2%

Коммутатор

Режимы работы

канал А, канал Б,
ПООЧЕРЕДНО, ПРЕРЫВИСТО

Общие
характеристики

Время самопрогрева

15 мин

Условия
эксплуатации

Температура
окружающей среды

5 … 40 °С

Относительная
влажность воздуха

до 95% при температуре 30 °С

Атмосферное давление

88 … 104 кН/м²
(460 …780 мм рт.

ст.)

Среднее время безотказной работы

не менее 700 ч

Питание

~220 В±10%/50 Гц±1%
~115 В±5%, 220 В±5%/400 Гц⁺⁷_–3%

Потребляемая мощность

не более 160 В·А

Габаритные размеры

408 × 220 × 546 мм

Масса

23 кг
