Комплект преобразователей напряжения Кварц В9-14
Комплект преобразователей напряжения В9-14, помимо модулей преобразования, имеет в своем составе цифровой измерительный блок В9-14-00.
Подробное описание
Этот блок содержит устройство приема, обработки и индикации выходных напряжений модулей преобразования, а также многозначную меру постоянного напряжения обеих полярностей, используемую при измерениях в качестве эталона для сравнения с сигналом переменного напряжения. Кроме того, модули преобразования комплекта В9-14 отличаются низким потреблением тока из измерительной цепи.

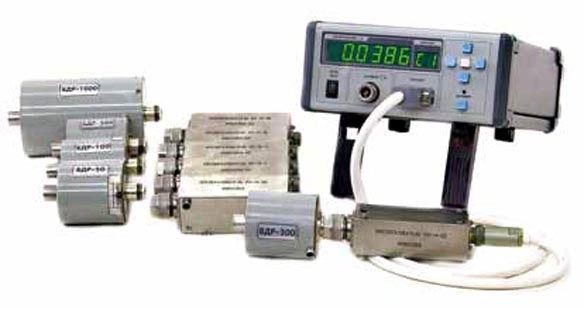

Комплект преобразователей В9-14 содержит 5 независимых модулей одиночных (одноблочных) преобразователей (П1–П5), рассчитанных на номинальные уровни сигналов небольшого уровня и 5 модулей составных (двухблочных) преобразователей (БДР-1– БДР-5), рассчитанных на номинальные напряжения сигналов повышенного уровня.
Технические характеристики В9-14
|
Параметры |
Значения |
||
|
Номинальные значения Uп поддиапазонов преобразования |
0.5, 1, 3, 10, 30, 50, 100, 300, 1000 В |
||
|
Диапазон частот |
При Uп |
||
|
0.5, 1, 3 В |
10 Гц … 200 МГц |
||
|
10, 30 В |
10 Гц … 30 МГц |
||
|
50, 100, 300, 500, 1000 В |
10 Гц … 100 кГц |
||
|
Входное сопротивление |
0.5, 1, 3, 10, 30 В |
не менее 200 Ом/В |
|
|
50, 100, 300, 500, 1000 В |
не менее 1.4 кОм/В |
||
|
Пределы допускаемой погрешности преобразования напряжений для сигналов |
±0.01% |
||
|
Пределы допускаемой |
В полосе частот |
При Uп |
|
|
10…20 Гц |
0.5, 1, 3, 10, 30, 50, 100, 300, |
±0.15% |
|
|
20 кГц…0.1МГц |
0.5, 1, 3 , 10, 30, 50, 100 В |
±0.01% |
|
|
20 кГц…0.05 МГц |
300 В |
±0.01% |
|
|
20 кГц…0.1 МГц |
300 В |
±0.02% |
|
|
20 кГц…0.05 МГц |
500В |
±0.02% |
|
|
20 кГц…0.1 МГц |
500 В |
±0.03% |
|
|
20 кГц…0.05 МГц |
1000 В |
±0.02% |
|
|
20 кГц…0.1 МГц |
1000 В |
±0.05% |
|
|
20 кГц…1 МГц |
0.5, 1, 3, 10, 30 В |
±0.03% |
|
|
20 кГц…10 МГц |
0.5, 1, 3, 10, 30 В |
±0.1% |
|
|
20 кГц…30 МГц |
0.5, 1, 3, 10, 30 В |
±0.15% |
|
|
20 кГц…100 МГц |
0.5, 1, 3 В |
±1.5% |
|
|
20 кГц…200 МГц |
0.5, 1, 3 В |
±5% |
|
|
Характеристики встроенного |
Калиброванное напряжение |
–30 В … 30 В |
|
|
Минимальная дискретность |
0.001 В |
||
|
Пределы допускаемой погрешности |
±0.003% |
||
|
Характеристики встроенного |
Диапазон индицируемых напряжений |
10 мВ … 1000 В |
|
|
Минимальная дискретность отсчета |
10 мкВ |
||
|
Погрешность отсчета |
0.0002 … 0.001% |
||
|
Общие характеристики |
Питание |
220 ±22 В / 50 ±0.5 Гц |
|
|
Потребляемая мощность |
30 В·А |
||
|
Габариты измерительного блока |
230 × 185 × 76 мм |
||
|
Масса измерительного блока |
3 кг |
||
Модули преобразователей
|
Обозначение |
Номинальные |
Габариты |
Масса |
|
|
Одноблочные |
П1 |
0.5 В |
30 × 40 × 100 мм |
0.5 кг |
|
П2 |
1 В |
|||
|
П3 |
3 В |
|||
|
П4 |
10 В |
|||
|
П5 |
30 В |
|||
|
Составные |
БДР-1 |
50 В |
Ø55 × 55 мм |
0.5 кг |
|
БДР-2 |
100 В |
|||
|
БДР-3 |
300 В |
|||
|
БДР-4 |
500 В |
|||
|
БДР-5 |
1000 В |
Ø55 × 110 мм |
||
