Оценочный набор Texas Instruments DRV8412-C2-KIT

DRV8412-C2-KIT – оценочный набор предназначенный для реализации приложений, основной задачей которых является управление различными типами электродвигателей постоянного тока.

Купить DRV8412-C2-KIT на РадиоЛоцман.Цены — от 19 045 до 22 501 ₽ 8 предложений от 8 поставщиков Набор разработчика, DRV8412 Motion Motor Control Evaluation Kit
ChipWorker Весь мир	DRV8412-C2-KIT Texas Instruments	19 045 ₽
AiPCBA Весь мир	DRV8412-C2-KIT Texas Instruments	22 501 ₽
T-electron Россия и страны СНГ	DRV8412-C2-KIT Texas Instruments	по запросу
LifeElectronics Россия	DRV8412-C2-KIT Texas Instruments	по запросу

Подробное описание

Платформа включает все необходимое аппаратное и программное обеспечение необходимое для управления двумя коллекторными электродвигателями постоянного тока или одним шаговым двигателем и является высокоинтегрированным и проверенным решением.

Отличительные особенности:

плата на базе высокоэффективного интегрированного драйвера DRV8412:
- двухканальный полномостовой драйвер с улучшенной системой защиты;
- сопротивление открытого канала MOSFET RDS(on)=80 мОм;
- рабочая частота ШИМ до 500 кГц;
- встроенная система защиты от перегрева, перегрузки, короткого замыкания, повышенного напряжения;
- независимые выводы для подключения питания для каждого полумоста;
- рабочее напряжения до 50 В;
плата управления controlCARD:
- установлен микроконтроллер TMS320F28035:
  - семейство 32-битных микроконтроллеров Piccolo;
  - ядро C28x, рабочая частота 60 МГц;
  - встроенная Flash-память, SRAM, OTP;
  - три32-битных таймера;
  - коммуникационные интерфейсы: SPI, I2C, SCI, LIN, eCAN;
  - ШИМ с расширенным функционалом;
  - ШИМ высокого разрешения;
  - АЦП, встроенный датчик температуры, компаратор;
  - до 45 линий ввода/вывода;
  - питание 3.3 В;
предустановленное ПО, исходные коды и интегрированная среда разработки совместно с аппаратным решением представляют собой эффективное и высокотехнологичное решение;
исходные коды и простой в использовании графический интерфейс приложения «Быстрый старт» демонстрируют возможности при отслеживании параметров управления двигателями;
модульная архитектура предоставляет дополнительную гибкость при выборе нужного уровня производительности, требуемой для определенного приложения.

Texas Instruments: DRV8412-C2-KIT

Основные параметры

Параметр	Значение
Интерфейс подключения	JTAG / USB
Ядро базового элемента	TMS320C28x
Базовый компонент	TMS320F28035
Разрядность, бит	32
Вспомогательный компонент	DRV8412 MAX3221 SN74LVC2G07 TPS73033
Целевое напряжение, В	3.3 / 5.0
Напряжение питания, В	24.0
Источник питания	внешний

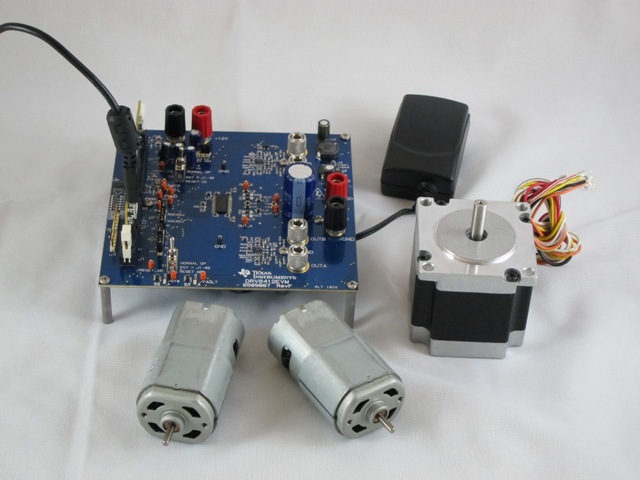

Комплектация

Базовая плата управления электродвигателями на базе драйвера DRV8412 с интерфейсом controlCARD;
Плата управления controlCARD на базе микроконтроллера C2000 Piccolo F28035 (TMS320F28035) с предустановленным ПО для управления электродвигателями посредством графического пользовательского интерфейса (GUI);
Эмулятор XDS100, обеспечивающий коммуникацию с платой управления;
Два коллекторных электродвигателя, один шаговый двигатель;
Источник питания 24 В;
Кабель USB, набор кабелей для подключения двигателей;
USB накопитель с ПО и документацией:
ПО Быстрый старт с графическим интерфейсом;
Интегрированная среда разработки CCStudio.

Принципиальная схема платы управления controlCARD на базе микроконтроллера TMS320F28035

ti.com

Варианты написания:

DRV8412C2KIT, DRV8412 C2 KIT
