Оценочный модуль FTDI V2DIP2-48

Купить V2DIP2-48 на РадиоЛоцман.Цены — от 2 483 до 178 389 ₽ 11 предложений от 11 поставщиков Набор разработчика, Module: USB; DIP Vinculum II; DIP40,USB A x2; 5VDC
ChipWorker Весь мир	V2DIP2-48 FTDI	2 936 ₽	Купить
T-electron Россия и страны СНГ	V2DIP2-48 FTDI	178 389 ₽	Купить
Кремний Россия и страны СНГ	V2DIP2-48	по запросу	Купить
Океан Электроники Россия	V2DIP2-48 FTDI	по запросу	Купить

Подробное описание

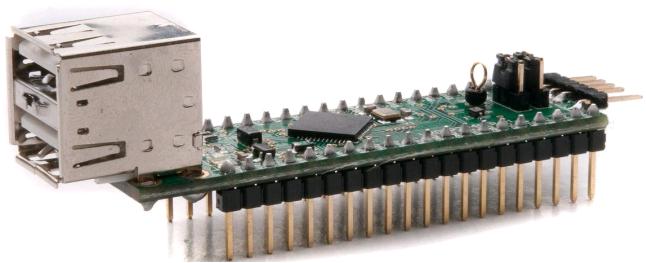

Ядром модуля является двухканальный USB Host/Device контроллер Vinculum-II (VNC2) в 48-выводном корпусе QFN. На плате модуля установлено два порта USB.

Основное назначение модуля – разработка прототипов устройств на базе USB контроллера VNC2, а также – интеграция интерфейса USB в приложения на базе микроконтроллеров. На DIP коннекторы выведены все сигнальные линии контроллера, предоставляется доступ к UART, SPI и параллельному FIFO интерфейсам. Выбор одного из интерфейсов осуществляется при помощи установленных на плате джамперов.

Сигнальные линии отладочного интерфейса контроллера выведены на отдельный 6-выводный коннектор, который рассчитан на непосредственное подключение отладочного модуля VNC2-Debug-module.

Отличительные особенности:

• установлен двухканальный USB Host/Device контроллер Vinculum-II (VNC2) в 48-выводном корпусе QFN:
  • встроенный 16-разрядный CPU;
  • Flash-память программ 256 КБайт, RAM – 16 КБайт;
  • два интерфейса USB 2.0 с поддержкой функций Host/Device, Full Speed или Low Speed совместимые;
  • рабочая частота 12/24/48 МГц;
  • два интерфейса USB 2.0 с поддержкой функций Host/Device, Full Speed или Low Speed совместимые;
  • напряжение питания 3.3 В;
  • 4-канальный DMA контроллер;
  • интегрированные  и программируемые интерфесы: UART, SPI (один канал SPI master, два канала SPI slave), параллельный FIFO интерфейс;
  • восем выходов ШИМ;
  • до 28 линий ввода/вывода;
  • поддержка различных классов устройств;
  • поддержка энергосберегающих режимов;
• модуль для установки в DIP сокет;
• установлено два коннектора USB Host type A;
• конфигурирование и выбор интерфейса UART, SPI, параллельный FIFO, выбор одного из интерфейсов при помощи переключателя;
• питание модуль может получать от порта USB, от отладочного модуля или от целевого устройства (DIP сокет), установлен регулятор напряжения 3.3 В;
• модуль может обеспечить питание внешней логики (3.3 В , 200 мА);
• светодиод «Питание», светодиоды индикации передачи данных;
• отладочный интерфейс для подключения отладочного модуля VNC2-Debug-module;
• возможность обновления ПО с использованием параллельного интерфейса FIFO или UART;
• полная программная поддержка: интегрированная среда разработки (компилятор, компоновщик, отладчик, ассемблер), программные драйвера, готовое ПО и примеры.

Основные параметры

Техническое руководство и принципиальная схема модуля

Комплектация: оценочный модуль V2DIP2-48

ftdichip.com
