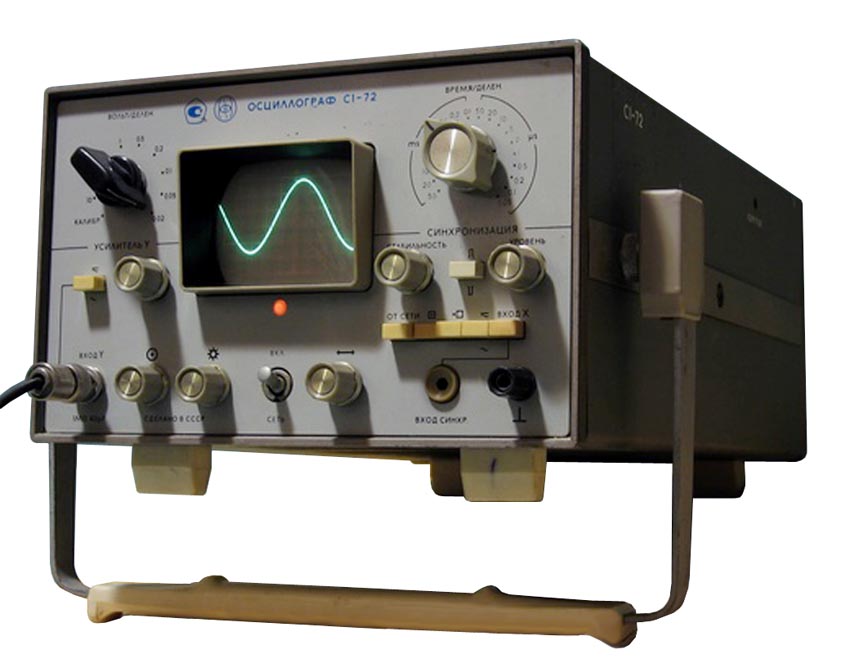

Осциллограф Электроаппарат С1-72
Осциллограф С1-72 предназначен для исследования электрических процессов путем визуального наблюдения и измерения их временных интервалов от 0.2 мкс до 500 мс и амплитуд от 40 мВ до 60 В (с выносным делителем до 500 В).
Подробное описание
Технические характеристики С1-72
Параметры |
Значения |
|||
Основные |
Параметры |
Длительность |
0.05 мкс … 500 мс |
|
Размах |
Без делителя |
20 мВ … 60 В |
||
С выносным делителем 1:10 |
200 мВ … 500 В |
|||
Диапазон частот наблюдаемых периодических сигналов |
5 Гц … 10 МГц |
|||
Амплитуды исследуемых |
Без делителя |
40 мВ … 60 В |
||
С выносным делителем |
до 500 В |
|||
Длительность измеряемых временных интервалов |
0.2 мкс … 500 мс |
|||
Рабочая часть экрана |
60 × 36 мм (10 × 6 дел.) |
|||
Толщина линии луча |
не более 0.6 мм |
|||
Канал |
Полоса пропускания |
0 … 10 МГц |
||
Переходная |
Время нарастания |
не более 35 нс |
||
Время установления |
не более 100 нс |
|||
Выброс |
не более 10% |
|||
Нелинейность амплитудной характеристики |
не более 10% |
|||
Смещение луча из-за дрейфа усилителя в течение 30 минут |
не более 1 дел. |
|||
Кратковременный дрейф луча за 1 минуту |
не более 0.2 дел. |
|||
Входной импеданс |
При открытом входе |
1 МОм ±3% || 40 пФ ±10% |
||
С выносным делителем 1:10 |
10 МОм ±10% || 15 пФ |
|||
Погрешность деления выносного делителя |
не более ±10% |
|||
Вход усилителя |
открытый, закрытый |
|||
Максимально допустимое суммарное постоянное |
не более 300 В |
|||
Максимальная амплитуда |
Без делителя |
60 В |
||
С выносным делителем |
500 В |
|||
Коэффициент отклонения |
Минимальный |
20 мВ/дел. |
||
Диапазон |
20 мВ/дел. …10 В/дел. |
|||
Шаг |
2 и 2.5 |
|||
Погрешность измерения амплитуд импульсных сигналов |
не более ±10% |
|||
Внутренний |
Форма сигнала |
меандр |
||
Амплитуда |
0.6 В |
|||
Частота |
1 кГц |
|||
Погрешность |
не более ±2.5% |
|||
Канал |
Режимы развертки |
ждущий, периодический |
||
Коэффициенты развертки |
Диапазон |
50 мс/дел. … 0.05 мкс/дел. |
||
Количество поддиапазонов |
19 |
|||
Шаг |
2 и 2.5 |
|||
Нелинейность развертки |
не более ±10% |
|||
Погрешность измерения |
На развертках с коэффициентом |
не более ±10% |
||
На развертках с коэффициентом |
не более ±20% |
|||
Усилитель канала |
Коэффициент отклонения |
не более 0.3 В/дел. |
||
Полоса пропускания |
20 Гц … 1 МГц |
|||
Синхронизация |
внутренняя, внешняя |
|||
Общие |
Питание |
От сети переменного тока |
220 В ±10% / 50 Гц ±1%; |
|
От источника постоянного тока |
24 В +10–5% В |
|||
Потребляемая мощность |
не более 35 В·А |
|||
Ток, потребляемый от источника постоянного тока |
не более 0.75 А |
|||
Время прогрева |
15 мин |
|||
Среднее время безотказной работы |
1200 ч |
|||
Габаритные размеры |
140 × 225 × 360 мм |
|||
Масса |
не более 8.5 кг |
