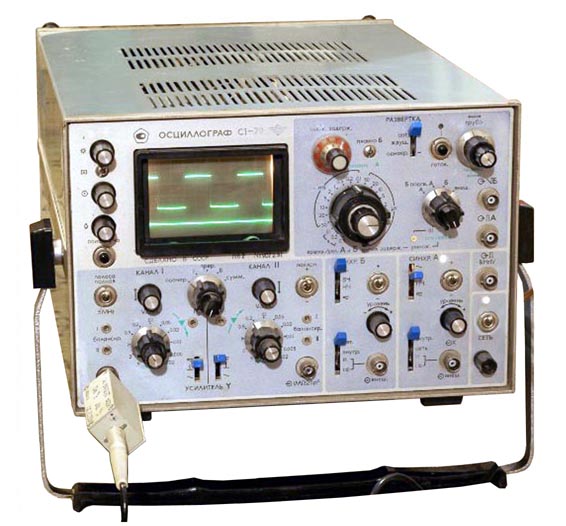

Осциллограф ЛОРТА С1-79
Двухканальный высокочувствительный осциллограф универсальный С1-79 предназначен для визуального наблюдения и измерения параметров периодических и однократных электрических процессов в диапазоне частот от постоянного тока до 100 МГц путем:
Купить С1-79 на РадиоЛоцман.Цены — от 8 752 до 78 740 ₽ 40 МГц 2 канала Вход внешней синхронизации ТВ-синхронизация ЭЛТ трубка большой яркости Отключаемая функция автоматического выбора уровня запуска упрощает управление Режим... | |||
Матрица для стал. зажима круглая С-17,9/100т (КВТ) | 8 752 ₽ | ||
ПРОФКИП С1-79М (prof_196) | 78 740 ₽ |
Подробное описание
- измерения амплитуд от 4 мВ до 30 В и временных интервалов от 20 нс до 0.5 с,
- одновременного изображения двух исследуемых сигналов не одной развертке,
- детального исследования любой части сложного сигнала при помощи задержанной развертки.
Технические характеристики С1-79
Параметры
|
Значения
|
|||
Количество каналов
|
2
|
|||
Тракт
вертикального отклонения |
Режимы работы
|
Канал I; канал II;
прерывисто; поочередно; суммирование |
||
Время нарастания
переходной характеристики |
В режиме
каналов I и II |
во всех положениях
переключателя «V/ДЕЛ.» |
3.5 нс
|
|
с делителем 1:10
в положениях «2», «5» переключателя «V/ДЕЛ.» |
5 нс
|
|||
с делителем 1:10
в остальных положениях переключателя «V/ДЕЛ.» |
4.5 нс
|
|||
В положении «5 МГц» переключателя «ПОЛОСА»
|
70 нс
|
|||
В режиме
каналов I и II |
в положениях «2», «5»
переключателя «V/ДЕЛ.» |
6.5 нс
|
||
в остальных положениях
переключателя «V/ДЕЛ.» |
5.5 нс
|
|||
с делителем 1:10
в положениях «2», «5» переключателя «V/ДЕЛ.» |
7 нс
|
|||
с делителем 1:10
в остальных положениях переключателя «V/ДЕЛ.» |
6.5 нс
|
|||
Выброс на
переходной характеристике в каналах I и II |
Во всех положениях переключателя «V/ДЕЛ.»
|
8%
|
||
С делителем напряжения 1:10
|
10%
|
|||
Время установления переходной характеристики
|
не более 15 нс
|
|||
Спад вершины переходной характеристики при закрытом входе каналов I и II
|
не более 10%
|
|||
Неравномерность вершины переходной характеристики
|
не более 2%
|
|||
Коэффициенты отклонения каналов I и II
|
Диапазон
|
2 мВ/дел … 5 В/дел
|
||
Шаг
|
1-2-5
|
|||
Основная погрешность
коэффициентов отклонения |
без делителя
|
не более ±3%
|
||
с делителем 1:10
|
не более ±5%
|
|||
Плавная регулировка коэффициента отклонения
|
не менее 2.5 раз
|
|||
Смещение луча из-за дрейфа каналов I и II
после 15 мин. прогрева |
в течение 1 мин при
кратковременном дрейфе |
0.5 мВ (2 мм)
|
||
в течение 1 ч при
долговременном дрейфе |
4 мВ (16 мм)
|
|||
Допускаемое суммарное значение
постоянного и переменного напряжений на закрытых входах каналов I и II |
без делителя
|
не более 100 В
|
||
с делителем 1:10
|
не более 150 В
|
|||
Максимальный размах напряжения
исследуемого сигнала |
на входе прибора
|
не более 75 В
|
||
на входе делителя 1:10
|
не более 150 В
|
|||
Тракт
горизонтального отклонения |
Полоса пропускания при неравномерности амплитудно-частотной
характеристики 3 дБ |
0 … 5 МГц
|
||
Режимы работы
|
развертка А,
Б подсвечивает А, развертка Б, внешний вход X |
|||
Максимальный размах напряжения исследуемого сигнала
|
не более 20 В
|
|||
Коэффициенты развертки А и Б
|
Диапазон
|
50 нс/дел … 50 мс/дел
|
||
Шаг
|
1-2-5
|
|||
Множитель развертки
|
×0.1
|
|||
Основная погрешность коэффициентов
разверток А и Б |
На основной развертке
|
не более ±3%
|
||
При использовании
множителя развертки |
не более ±7.5%
|
|||
Основная погрешность измерения
временных интервалов |
На основной развертке
|
не более ±5%
|
||
При использовании
множителя развертки |
не более ±7.5%
|
|||
Время задержки развертки Б
по отношению к развертке А |
В диапазоне
|
0.5 мкс … 0.5 с
|
||
Погрешность
|
не более ±2%
|
|||
Нестабильность
|
не более 0.05%
|
|||
Синхронизация
разверток А и В |
Внутренняя
|
Синусоидальными
сигналами |
Положение
переключателя, диапазон частот |
Высота
изображения |
«
![]() 16 Гц…20 МГц |
4 … 48 мм
|
|||
«
![]() 20…100 МГц |
8 … 48 мм
|
|||
«ВЧ»
50 кГц…20 МГц |
4 … 48 мм
|
|||
«ВЧ»
20…100 МГц |
8 … 48 мм
|
|||
«НЧ»
16 Гц…1000 МГц |
4 … 48 мм
|
|||
«
![]() 0…30 Гц |
4 … 48 мм
|
|||
Сигналом питающей сети
|
50 и 400 Гц
|
|||
Импульсными
сигналами |
Полярность
|
любая
|
||
Положение переключателя
|
«
![]() ![]() |
|||
Длительность
|
не менее 10 нс
|
|||
Частота повторения
|
не менее 15 МГц
|
|||
Высота изображения
|
4 … 48 мм
|
|||
Внешняя
|
Синусоидальными
сигналами |
Полоса частот
|
10 Гц … 100 МГц
|
|
Амплитуда
|
0.4 … 5 В
|
|||
Импульсными
сигналами |
Полярность
|
любая
|
||
Длительность
|
не менее 10 нс
|
|||
Частота повторения
|
не менее 15 МГц
|
|||
Амплитуда
|
0.4 … 5 В
|
|||
Нестабильность запуска
|
не более 1 нс
|
|||
Импеданс
|
Входов
тракта вертикального отклонения |
без делителя
|
1±0.02 МОм
|
|
25±2.5 пФ | ||||
с делителем 1:10
|
1±0.025 МОм
|
|||
не более 12 пФ | ||||
Входов
внешней синхронизации А и Б |
для входа 1:1
|
0.1±0.02 МОм
|
||
не более ≤ 15 пФ | ||||
для входа 1:10
|
1±0.02 МОм
|
|||
не более 10 пФ | ||||
Входа «Z»
|
0.047±0.01 МОм
|
|||
не более 120 пФ | ||||
Внутренний
калибратор |
Импульсный
сигнал |
Форма
|
меандр
|
|
Амплитуда
|
1 В
|
|||
Частота
|
1 кГц
|
|||
Погрешность амплитуды и частоты
|
не более ±1.5%
|
|||
Постоянное
напряжение |
Полярность
|
положительная
|
||
Уровень
|
1 В
|
|||
Погрешность
|
не более ±1.5%
|
|||
Режим X-Y
|
Разность фаз между каналами вертикального и горизонтального
отклонений в полосе частот 0…50 кГц |
не более 3°
|
||
«Вход Z»
|
Внешний сигнал модуляции яркости
|
Амплитуда
|
4 … 8 В
|
|
Частота
|
20 Гц·… 10 МГц
|
|||
ЭЛТ
|
Тип
|
11ЛО101И
|
||
Рабочая часть экрана
|
48 × 80 мм (6 × 10 дел.)
|
|||
Ширина линии луча
|
не более 0.8 мм
|
|||
Общие
характеристики |
Время самопрогрева
|
15 мин
|
||
Время непрерывной работы
|
16 ч
|
|||
Наработка на отказ
|
не менее 1000 ч
|
|||
Условия
эксплуатации |
Температура окружающей среды
|
+10 … +50°С
|
||
Относительная влажность
|
до 95% при
температуре +30±2 °С |
|||
Напряжение питающей сети переменного тока
|
220±22 В / 50…60 Гц
|
|||
220±11 В или 115±5.75 В / 400±12 Гц |
||||
Габаритные размеры
|
354 × 220 × 509 мм
|
|||
Масса
|
не более 19 кг
|
