Отладочная плата mikroElektronika ME-BIGAVR2

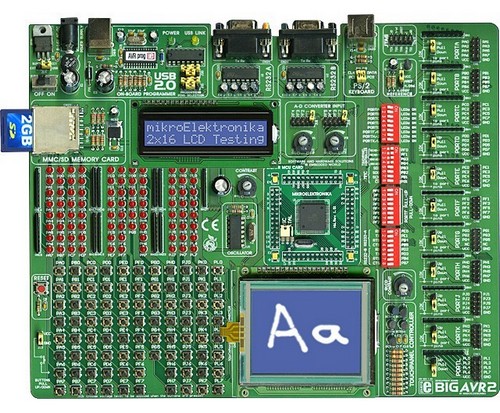

ME-BIGAVR2 - отладочная плата, версия 2, с контроллером сенсорного экрана и богатым набором периферии для разработки и отладки приложений на базе микроконтроллеров семейства AVR от Atmel.
| ME-BIGAVR2 mikroElektronika | по запросу | ||
Подробное описание
Плата универсальна и поддерживает микроконтроллеры в корпусах (установлены на мезонинную плату) TQFP64 и TQFP100. Наличие встроенного внутрисхемного USB программатора превращает плату в многофункциональную отладочную систему. Оптимально для организации учебных классов и лабораторий по изучению работы микроконтроллеров Atmel.
Отличительные особенности:
- место под установку мезонинного модуля с микроконтроллером;
- установленный мезонинный модуль с микроконтроллером ATmega128 10Мгц;
- интегрированный внутрисхемный USB-программатор (AVRprog2);
- место под установку ЖКИ 2×16 с регулятором контрастности;
- место под установку графического ЖКИ с регулятором контрастности;
- контроллер сенсорного экрана;
- интерфейсы: RS-232 с возможностью отключения 2шт. и PS/2;
- слот считывателя SD-карт с цепью стабилизатора напряжения;
- цепь сброса;
- стабилизатор напряжения для питания МК;
- цепь ввода аналоговых сигналов;
- светодиоды и кнопки, подключенные ко всем выводам микроконтроллера, с возможностью подтяжки к GND и Uпит. или отключения;
- 11 штырьковых разъемов (PORT A - PORT E) по 10 выводов с гибкой системой коммутации, для подключения периферийных плат (EXTRA BOARDS);
- возможность запитки от USB-порта;
- установленный стабилизатор напряжения и разъем для подключения внешнего источника питания.
Основные параметры
| Параметр | Значение |
| Интерфейс подключения | RS232 / USB |
| Ядро базового элемента | AVR |
| Базовый компонент | ATMega128 |
| Разрядность, бит | 8 |
| Вспомогательный компонент | 74HC04B MAX232 MCP1541 LM7805 MC33269 |
| Целевое напряжение, В | 5.0 |
| Напряжение питания, В | 8.0 – 16.0 |
| Источник питания | внешний / USB |
Комплектация:
- отладочная плата с установленным МК ATmega128;
- кабели RS-232 и USB;
- диск с ПО и документацией;
- документация на плату.
Дополнительно приобретаемые мезонинные модули и периферия:
- ME-BIGAVR MCU128 CARD - дополнительный микроконтроллерный модуль с ATMEGA128
- ME-BIGAVR MCU1280 CARD - дополнительный микроконтроллерный модуль с ATMEGA1280
- ME-BIGAVR MCU2560 CARD - дополнительный микроконтроллерный модуль с ATMEGA2560
- ME-LCD 2X16 - ЖКИ 2×16
- ME-GLCD 128×64 - графический ЖКИ
- ME-TOUCH SCREEN - сенсорный экран
- 52271-0469 PBF - разъем для сенсорного экрана
Варианты написания:
MEBIGAVR2, BIGAVR2, ME BIGAVR2, BIGAVR2, ME-BIGAVR2 BIGAVR2, ME-BIGAVR2 BIGAVR2
