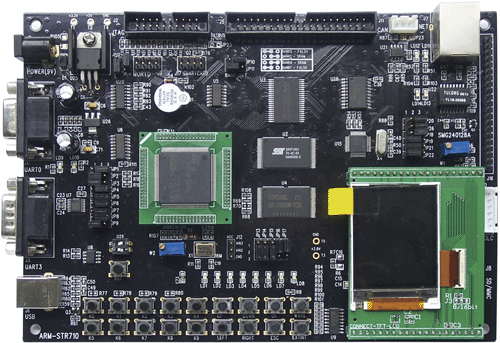

Отладочная плата Embest STDV710C
STDV710C – полнофункциональная, высокоинтегрированная отладочная плата на базе 16/-32 разрядного микроконтроллера STR710FZ2T6 с ядром ARM7TDMI и рабочей частотой до 48 МГц.
Подробное описание
Плата имеет всю необходимую периферию для быстрой разработки и отладки собственных приложений на безе микроконтроллеров семейства STR710F, оснащена дополнительной памятью SRAM 512 КБайт и 2 МБайт Flash, подключенной по интерфейсу внешней памяти EMI, а также 64 МБайт NAND Flash.
Дополнительно на плате установлены порты и драйверы коммуникационных интерфейсов: CAN, USB, SPI, I2C, UART, Ethernet, а также дополнительно имеется интерфейс для подключения смарт-карт и HDLC интерфейс. Наличие двух интерфейсов для подключения ЖК дисплея, пользовательских кнопок (клавиатура 4*4) и динамика позволяет разрабатывать и тестировать пользовательский интерфейс приложений.
Компания вместе с отладочной платой предлагает большое количество примеров с исходными кодами, которые могут быть в среде разработки ARM ADS1.2 и Keil MDK.
Микроконтроллер установлен на миниатюрную плату, которая подключается к отладочной плате, это в свою очередь придает универсальность и гибкость отладочной платформе.
Основное назначение платы – разработка систем промышленного контроля и управления, терминалов продажи, измерительных приборов и оборудования.
Отличительные особенности:
- полнофункциональная, высокоинтегрированная отладочная плата:
- установлен микроконтроллер STR710FZ2T6:
- RISC ядро ARM7TDMI, рабочая частота до 48 МГц;
- 272 КБайт встроенная Flash-память, 64 КБайт SRAM;
- интерфейс внешней памяти EMI;
- коммуникационные интерфейсы: CAN, USB, SPI, I2C, UART;
- 4-канальный 12-битный АЦП;
- корпус: 144-выводный TQFP;
- установлена дополнительная память:
- 512 КБайт SRAM (EMI);
- 2 МБайт NOR Flash (EMI);
- 64 МБайт NAND Flash;
- коннектор с сигналами шины EMI;
- порт Ethernet 10 Мбит/с;
- полноскоростной интерфейс USB Device (12 Мбит/с);
- порт и драйвер шины CAN;
- интерфейс и драйвер RS232 (два порта);
- интерфейс SPI;
- слот для карт памяти SD/MMC;
- интерфейс для подключения графического ч/б ЖКИ с разрешением 320×240;
- интерфейс для подключения TFT дисплея с разрешением 160×128;
- интерфейс для подключения смарт-карт;
- интерфейс HDLC;
- интерфейс с входными сигналами 4-канального АЦП, потенциометр;
- интерфейс и коннктор для подключения шагового двигателя;
- аудиоинтерфейс (динамик);
- пользовательские кнопки (клавиатура 4×4);
- интерфейс для отладки и программирования JTAG;
- питание от внешнего источника 9В;
- схема питания микроконтроллера и периферии;
- диапазон рабочих температур: -40°С … +85°С;
- размеры платы: 188 мм × 132 мм;
- установлен микроконтроллер STR710FZ2T6:
- полная программная поддержка (примеры приложений с исходными кодами), полный комплект технических документов (схема, руководство пользователя).
Основные параметры
Параметр | Значение |
Интерфейс подключения | USB / RS232 / JTAG |
Ядро базового элемента | ARM7TDMI |
Базовый компонент | STR710FZ2T6 |
Разрядность, бит | 16/32 |
Вспомогательный компонент | MAX3232CSE CP2200 |
Целевое напряжение, В | 3.3 / 5.0 |
Напряжение питания, В | 9.0 |
Источник питания | внешний |
Комплектация:
- Отладочная плата STDV710C
- Набор кабелей (RS232, USB, Ethernet)
- Источник питания 9 В
- Модуль TFT дисплея 160×128
- Диск с ПО и документацией.
