Отладочная плата Embest STDV711F

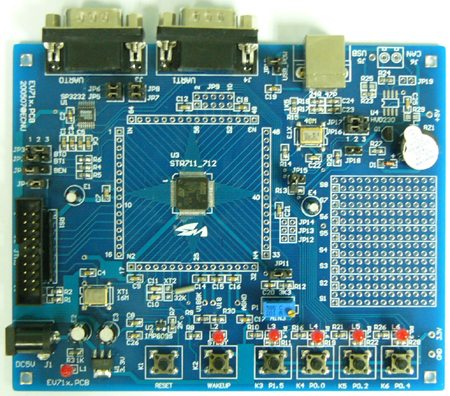

STDV711F – отладочная плата на базе 16/32-разрядного микроконтроллера STR711FR2T6, представляет собой не дорогую отладочную платформу для оценки возможностей микроконтроллеров серии STR71x и разработки приложений автоматизации и управления.
Подробное описание
Установленный на плату микроконтроллер имеет встроенную Flash-память объемом 272 КБайт и 64 КБайт SRAM, построен на высокопроизводительном ядре ARM7TDMI, имеет богатую периферию, включая 2 канала SPI, 2 канала I2C, четыре модуля UART, интерфейс HDLC, интерфейс смарт-карт, 16-битные таймеры и 4-канальный 12-битный АЦП.
Плата имеет всю необходимую периферию и возможность выбора нескольких режимов загрузки. Установлены порты и драйверы интерфейса RS232, пользовательские светодиоды, кнопки, а также интерфейс USB 2.0. Сигналы линий ввода/вывода доступны на коннекторах, имеется небольшое поле для макетирования.
Для загрузки кода, программирования и отладки ПО имеется интерфейс и 20-выводный разъем для подключения JTAG адаптера.
Отличительные особенности:
- недорогая отладочная платформа:
- установлен микроконтроллер STR711FR2T6:
- ядро ARM7TDMI, рабочая частота до 48 МГц;
- 16 КБайт SRAM, 256 КБайт Flash;
- встроенный контроллер USB 2.0;
- пять 32-битных таймера, часы реального времени, сторожевой таймер;
- 12-битный 4-канальный АЦП;
- коммуникационные интерфейсы: 4×UART, 2×SPI, 2×I2C;
- полноскоростной порт USB 2.0;
- два порта RS232, установлены драйверы порта;
- 4 канала АЦП и потенциометр;
- аудиоинтерфейс (динамик, подключенный к ШИМ);
- пользовательские кнопки, светодиоды;
- установлен резервный источник питания для часов реального времени;
- кнопка «Reset», «Wake-Up»;
- интерфейс и коннектор JTAG;
- 30 линий ввода/вывода доступны на коннекторах, поле для макетирования;
- поддержка режима внутрисистемного программирования;
- питание платы от внешнего источника +5 В;
- размеры платы: 135 мм × 108 мм;
- установлен микроконтроллер STR711FR2T6:
- полная программная поддержка (примеры с исходными кодами), техническая документации и руководство.
Основные параметры
| Параметр | Значение |
| Интерфейс подключения | USB / RS232 / JTAG |
| Ядро базового элемента | ARM7TDMI |
| Базовый компонент | STR711FR2T6 |
| Разрядность, бит | 16/32 |
| Вспомогательный компонент | ST3232 LM1117 L9616 |
| Целевое напряжение, В | 3.3 |
| Напряжение питания, В | 5.0 |
| Источник питания | внешний |
Комплектация:
- Отладочная плата STDV711F
- Кабель RS232
- Кабель USB
- Источник питания
- Диск с ПО, примерами приложений, описанием, руководством пользователя.
