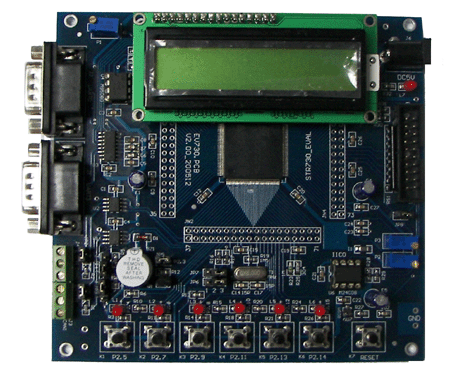

Отладочная плата Embest STDV730F
STDV730F – отладочная плата на базе 16/32-разрядного микроконтроллера STR730F-Z2T6, представляет собой не дорогую отладочную платформу для оценки возможностей микроконтроллеров серии STR730F и разработки приложений автоматизации и управления.
Подробное описание
Установленный на плату микроконтроллер имеет встроенную Flash-память объемом 256 КБайт и 16 КБайт RAM, построен на высокопроизводительном ядре ARM7TDMI, имеет богатую и мощную периферию, включая 16-канальный 10-битный АЦП, 20 таймеров, интерфейс SPI, интерфейс I2C, три встроенных контроллера CAN, четыре модуля UART.
Плата имеет всю необходимую периферию и возможность выбора нескольких режимов загрузки. Установлены порты и драйверы интерфейса RS232, коннекторы и драйверы для подключения к шине CAN, пользовательские светодиоды, кнопки, двухстрочный ЖК дисплей, а также интерфейс USB 2.0. Сигналы линий ввода/вывода доступны на коннекторах.
Для загрузки кода, программирования и отладки ПО имеется интерфейс и 20-выводный разъем для подключения JTAG адаптера. Плата подходит для разработки пользовательских интерфейсов, промышленных систем автоматики и управления.
Отличительные особенности:
- недорогая отладочная платформа:
- установлен микроконтроллер STR730F-Z2T6:
- ядро ARM7TDMI, рабочая частота до 48 МГц;
- 64 КБайт SRAM, 256 КБайт Flash;
- контроллер DMA;
- двадцать таймеров, часы реального времени, сторожевой таймер;
- 10-битный 16-канальный АЦП;
- коммуникационные интерфейсы: 4×UART, SPI, I2C, 3×CAN;
- порт и драйвер шины CAN;
- четыре порта RS232, установлены драйверы порта;
- три канала SPI, два канала I2C;
- 16 каналов АЦП, установлено два потенциометра;
- аудиоинтерфейс (динамик, подключенный к ШИМ);
- пользовательские кнопки, светодиоды;
- интерфейс для подключения ЖК индикатора (поддержка символьного 2×16 или графического 128×64);
- установлен резервный источник питания для часов реального времени;
- кнопка «Reset», «Wake-Up»;
- интерфейс и коннектор JTAG;
- линии ввода/вывода доступны на коннекторах, поле для макетирования;
- поддержка режима внутрисистемного программирования;
- питание платы от внешнего источника +5 В;
- размеры платы: 128 мм × 118 мм;
- установлен микроконтроллер STR730F-Z2T6:
- полная программная поддержка (примеры с исходными кодами), техническая документации и руководство.
Основные параметры
| Параметр | Значение |
| Интерфейс подключения | USB / RS232 / JTAG |
| Ядро базового элемента | ARM7TDMI |
| Базовый компонент | STR730F-Z2T6 |
| Разрядность, бит | 16/32 |
| Вспомогательный компонент | MAX202 MAX95080 M24C08 |
| Целевое напряжение, В | 3.3 |
| Напряжение питания, В | 5.0 |
| Источник питания | внешний |
Комплектация:
- Отладочная плата STDV730F
- Кабель RS232
- Источник питания
- Модуль символьного ЖК дисплея
- Диск с ПО, примерами приложений, описанием, руководством пользователя.
