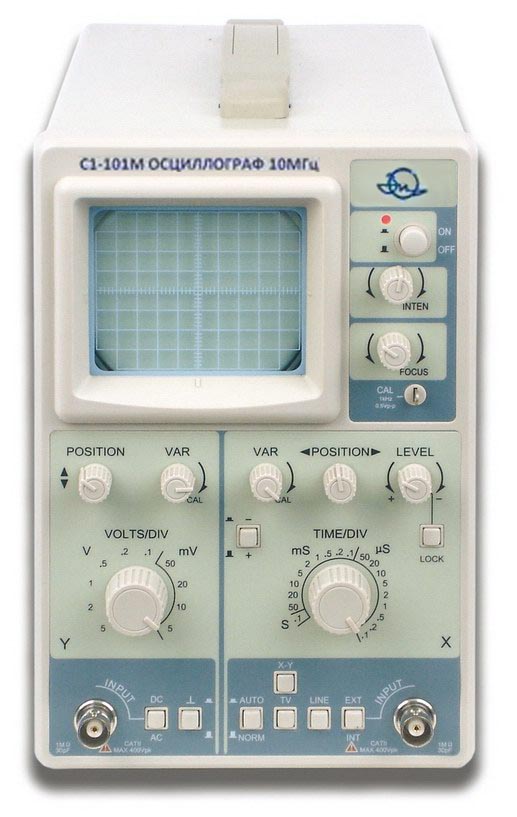

Осциллограф ЗИП-Эталон С1-101М

Параметры

Значения

Канал
вертикального
отклонения

Полоса пропускания
(–3 дБ)

Открытый вход

0 … 10 МГц

Закрытый вход

10 Гц … 10 МГц

Коэффициент отклонения (К_ОТКЛ)

10 мВ/дел … 5 В/дел.

Погрешность установки К_ОТКЛ

не более 3%

Регулировка К_ОТКЛ

Плавное перекрытие в 2.5 раза

Время нарастания

не более 35 нс

Входной импеданс

1 МОм ±3% || 30 пФ ±5 пФ

Максимальное входное напряжение

400 В (DC + AС пик.)

Вход усилителя

Открытый (DC), закрытый (АС), заземленный (GND)

Канал
горизонтального
отклонения

Коэффициент развертки (К_РАЗВ)

0.1 мкс/дел … 0.1 с/дел.

Погрешность установки К_РАЗВ

не более 3%

Регулировка К_РАЗВ

Плавное перекрытие в 2.5 раза

Синхронизация

Источники синхронизации

Внутренний, сеть, внешний

Режимы запуска развертки

Автоколебательный, ждущий, ТВ

Чувствительность

Внутренняя

1 дел.

Внешняя

0.3 В

ТВ

2 дел.

Уровень внешней синхронизации

До 400 В (DC + AС пик.)

Вход внешней синхронизации

1 МОм ±3% || 20 пФ ±5 пФ

X-Y вход

Полоса пропускания
(–3 дБ)

Открытый вход

0 … 1 МГц

Закрытый вход

10 Гц … 1 МГц

Коэффициент отклонения

Вход Х

0.2 В/дел … 0.5 В/дел

Разность фаз усилителей X, Y

3º в диапазоне 0…50 кГц

Калибратор

Форма сигнала

Меандр

Частота сигнала

1 кГц ±2%

Уровень сигнала

0.5 В пик-пик ±2%

ЭЛТ

Размер экрана

Диагональ

3”

Площадь

8×10 дел. (1дел. = 6 мм)

Напряжение ускорения

1.3 кВ

Цвет свечения

Зеленый

Общие данные

Напряжение питания

220 В ±10% / 50 ±2 Гц

Габаритные размеры

130 × 190 × 280 мм

Масса

3 кг
