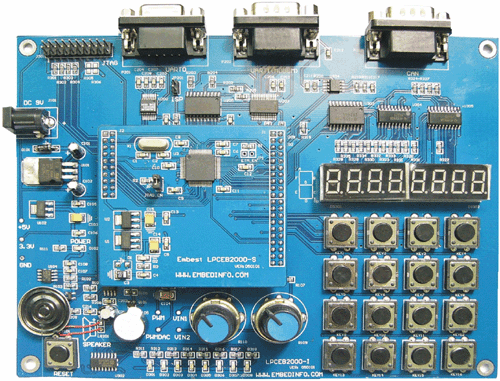

Отладочная плата Embest LPCEB2000
LPCEB2000 – полнофункциональная, высокоинтегрированная отладочная плата для разработки и отладки приложений на базе 16/32-разрядных микроконтроллеров семейства LPC2000 с ядром ARM7TDMI.
Подробное описание
Плата имеет всю необходимую периферию и коммуникационные порты для быстрой разработки и отладки собственных приложений, включая порт и драйвер шины CAN, светодиодные семисегментные индикаторы, пользовательские кнопки, светодиоды, потенциометры, отладочный интерфейс JTAG. Для организации пользовательского интерфейса имеется клавиатура 4×4 и аудиоинтерфейс.
К отладочной плате подключаются процессорные модули, выполненные на различных микроконтроллерах семейства LPC2000: LPCEB200-S, LPCEB2000-A, LPCEB2000-B. Для подключения процессорных модулей к отладочной плате имеются специальные высококачественные коннекторы с позолоченными контактами. Благодаря наличию данных модулей пользователи получают возможность на базе данной отладочной платы разрабатывать приложения на базе микроконтроллеров: LPC2114/19, LPC2124/29, LPC2194, LPC2131/32/38, LPC2210/12/14, LPC2290/92/94.
Питание платы осуществляется от внешнего источника питания 9.0 В, для питания микроконтроллера и периферии имеются регуляторы напряжения с необходимыми внешними компонентами.
Компания вместе с отладочной платой предлагает большое количество примеров с исходными кодами, которые могут быть использованы в среде разработки ARM ADS1.2 и Keil MDK.
Отличительные особенности:
- полнофункциональная, высокоинтегрированная отладочная плата:
- высококачественные коннекторы для подключения микроконтроллерного модуля
- порт и драйвер шины CAN;
- интерфейс и драйвер RS232 (два порта);
- два канала аналогового интерфейса для разработки и отладки приложений с использованием АЦП, потенциометры;
- установлено два 4-разрядных светодиодных семисегментных индикатора с соответствующими драйерами;
- аудиоинтерфейс (динамик) на базе одного канала ШИМ;
- установлена память EEPROM 24С02 с интерфейсом I2C для хранения пользовательских настроек и данных;
- пользовательские кнопки (клавиатура 4×4);
- пользовательские светодиоды, кнопки;
- интерфейс для отладки и программирования JTAG;
- питание от внешнего источника 9В;
- схема питания микроконтроллера и периферии;
- диапазон рабочих температур: -40°С … +85°С;
- размеры платы: 182 мм × 139 мм;
- полная программная поддержка (примеры приложений с исходными кодами), полный комплект технических документов (схема, руководство пользователя).
Основные параметры
Параметр
|
Значение
|
Интерфейс подключения
|
RS232 / JTAG
|
Ядро базового элемента
|
ARM7TDMI
|
Базовый компонент
|
семейство LPC2000
|
Разрядность, бит
|
16/32
|
Вспомогательный компонент
|
MAX3221E
MAX3243E TJA1040T 24C02 74HC595 74LV244 74HC595 74HC373 UA78M05 MAX811 LD1117S33 LM386M1 |
Целевое напряжение, В
|
3.3/5.0
|
Напряжение питания, В
|
9.0
|
Источник питания
|
внешний
|
Комплектация:
- Отладочная плата LPCEB2000
