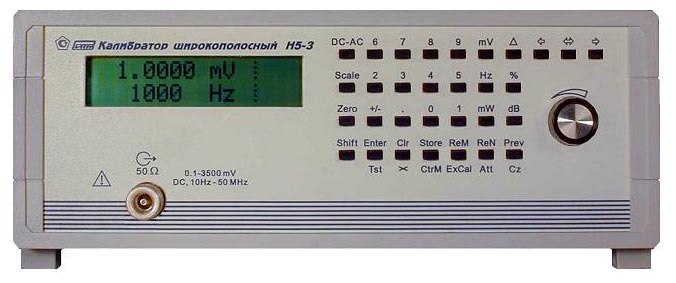

Калибратор переменного напряжения широкополосный Ритм Н5-3
Обеспечивает воспроизведение напряжения переменного шока синусоидальной формы е широком диапазоне частот и предназначен для проверки и калибровки вольтметров переменного тока.
Подробное описание
Дополнительной функцией прибора является воспроизведение напряжения постоянного тока любой полярности.
Выход прибора рассчитан на подключение соединителей коаксиапьного 50-омного тракта размером 7/3 (И-соединители).
Выходное напряжение нормируется при подключении нагрузки сопротивлением 50 Ом.
Прибор обеспечивает установку выходного напряжения путем пересчета задаваемых значений (режимы обработки вводимых данных):
- мощности в милливаттах на нагрузке 50 Ом;
- мощности в децибелах к милливатту на нагрузке 50 Ом;
- абсолютного (в милливольтах) отклонения относительно текущего уровня напряжения на выходе калибратора;
- отклонения в процентах относительно текущего уровня напряжения на выходе калибратора;
- отношения в процентах к текущему уровню на выходе калибратора;
- отношения в децибелах к текущему уровню на выходе калибратора.
Прибор обеспечивает плавное регулирование выходного напряжения (режим редактирования) с вычислением отклонения от исходного (номинального) значения в процентах. Этот режим предназначен для проверки стрелочных приборов.
Прибор обеспечивает запоминание и воспроизведение последовательности значений напряжения и частоты (режим программирования).
Прибор имеет последовательный интерфейс, отвечающий требованиям ГОСТ 23675-79 (интерфейс СТЫК С2-ИC), RS-232C. Интерфейс обеспечивает установку выходного напряжения и частоты, имеются команды переключения режимов работы. Предусмотрена выдача в интерфейс данных о состоянии прибора по запросу.
Управляющие и выходные данные представлены в виде текстовых строк, содержащих цифровые значения напряжения и частоты, полярность и размерность.
Режимы обработки вводимых данных и цифровой калибровки включаются только с передней панели.
Технические характеристики Н5-3
|
Воспроизведение
напряжения переменного тока |
Диапазон воспроизведения
|
Предел допускаемой основной погрешности
при T=Tк ±5 °С, ±(% от U + мкВ) на частотах: |
|||||||||
|
10…20
Гц |
20…40
Гц |
40 Гц…
100 кГц |
0.1…1
МГц |
1…3
МГц |
3…5
МГц |
5…10
МГц |
15, 30,
20 МГц |
50 МГц
|
|||
|
Основной выход
|
3.5…1.1 В
|
0.5
|
0.3
|
0.2
|
0.3
|
0.3
|
0.3
|
0.5
|
0.8
|
1.3
|
|
|
1.1…0.33 В
|
0.5
|
0.3
|
0.2
|
0.3
|
0.3
|
0.5
|
0.5
|
0.8
|
1.3
|
||
|
329.9…110.00 мВ
|
0.5
|
0.3
|
0.3
|
0.3
|
0.5
|
0.8
|
0.8
|
1
|
1.3
|
||
|
109.99…11.00 мВ
|
0.5
|
0.5
|
0.5
|
0.5
|
0.5
|
0.8
|
0.8
|
1
|
2
|
||
|
10.999…1.100 мВ
|
0.8
|
0.5
|
0.5
|
0.8
|
0.8
|
0.8
|
1
|
1.3
|
2
|
||
|
1.0999…0.1000 мВ
|
0.8
|
0.8
|
0.5
|
0.8
|
0.8
|
1
|
1
|
2
|
4
|
||
|
С
дополнительным внешним аттенюатором «40 дБ» |
110…3 мкВ
|
0.8
|
0.8
|
0.8
|
0.8
|
1
|
1
|
1.3
|
—
|
—
|
|
|
Воспроизведение
напряжения постоянного тока |
Диапазон воспроизведения
|
Предел допускаемой основной погрешности
при T=Tк ±5 °С, ±(% от U + мкВ) |
|||||||||
|
±(0.1000…1.0999 мВ)
|
0.002* В+3 мкВ
|
||||||||||
|
±(01.100…10.999 мВ)
|
0.0015* В+3 мкВ
|
||||||||||
|
±(011.00…109.99 мВ)
|
0.001* В+5 мкВ
|
||||||||||
|
±(0110.0…3500.0 мВ)
|
0.0007* В+50 мкВ
|
||||||||||
|
Погрешность установки частоты
|
В диапазоне частот от 9 Гц…11 МГц
|
±0.02 + 0.1 Гц
|
|||||||||
|
На частоте 15, 20, 30 и 50 МГц
|
±3%
|
||||||||||
|
Дополнительная погрешность в режиме с внешним аттенюатором
с номинальным ослаблением 40 дБ, не более |
±(0.1 % от Uвых + 1 мкВ)
|
||||||||||
|
или ±0.01 дБ
|
|||||||||||
|
U – установленное значение напряжения
Uвых – выходное напряжение аттенюатора Тк – температура калибровки |
|||||||||||
|
Дополнительная температурная погрешность на 10 °С
|
не более половины основной
|
||||||||||
|
Погрешность установки частоты выходного напряжения
|
2 … 5%
|
||||||||||
|
Среднее время установления выходного напряжения прибора и частоты
|
1 … 3 с
|
||||||||||
|
Питание
|
220 ±2 В / 50 ±1 Гц
|
||||||||||
|
Потребляемая мощность
|
не более 60 В·А
|
||||||||||
|
Условия
эксплуатации |
Температура окружающего воздуха
|
5…40 °С
|
|||||||||
|
Относительная влажность
|
при температуре 25 °С
|
до 90%
|
|||||||||
|
при температуре до 40 °С
|
до 70%
|
||||||||||
|
Атмосферное давление
|
630 … 800 мм рт.ст.
|
||||||||||
|
Масса
|
не более 5 кг
|
||||||||||
|
Габаритные размеры
|
291 × 108 × 260 мм
|
||||||||||
