Встраиваемый модуль Терраэлектроника TE-MINI168
TE-MINI168 - встраиваемый модуль разработанный вТерраэлектронике на базе микроконтроллера ATmega168.
Подробное описание
Модуль программно совместим с платформой Arduino.

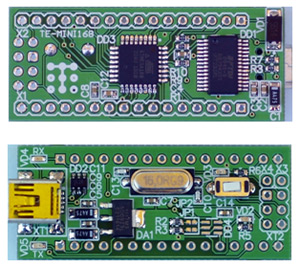

Модуль TE-MINI168 конструктивно выполнен в формате DIL32. Плата включает микроконтроллер ATmega168 с элементами обвязки, мост UART-USB на микросхеме FT232, стабилизатор питания +5,0 В от внешнего источника. Для программирования памяти программ микроконтроллера модуль соединяется USB-кабелем с компьютером, на котором установлена среда Arduino. Программирование осуществляется с использованием интегрированного в среду загрузчика.
Проверенная схемотехника, оптимизированная топология платы, наличие моста USB-UART позволяют использовать модуль TE-MINI168 как на этапе разработки, так и в составе серийной системы.
Прикладные программы модуля TE-MINI168 могут использовать графический интерфейс при подключении к нему дисплейных модулей TE-ULCD35 или TE-ULCD56.
Отличительные особенности:
- микроконтроллер ATmega168: 16 КБайт Flash, 1 КБайт SRAM, 512 Бит EEPROM, 8 IO, UART, I2C, 10-разрядный АЦП, таймер, ШИМ;
- мост USB-UART на микросхеме FT232;
- стабилизатор напряжения +5.0 В;
- 12-разрядный IIC ЦАП MCP4725 Microchip;
- место под установку ISP разъема;
- конструктивный формат DIL32;
- размеры модуля 20×50 мм.
Основные параметры
|
Параметр
|
Значение
|
|
Интерфейс подключения
|
USB / ISP
|
|
Ядро базового элемента
|
AVR
|
|
Базовый компонент
|
ATmega168
|
|
Разрядность, бит
|
8
|
|
Вспомогательный компонент
|
FT232L
MCP4725 |
|
Целевое напряжение, В
|
5.0
|
|
Напряжение питания, В
|
5.0
|
|
Источник питания
|
USB
|
Комплектация: плата модуля TE-MINI168.
